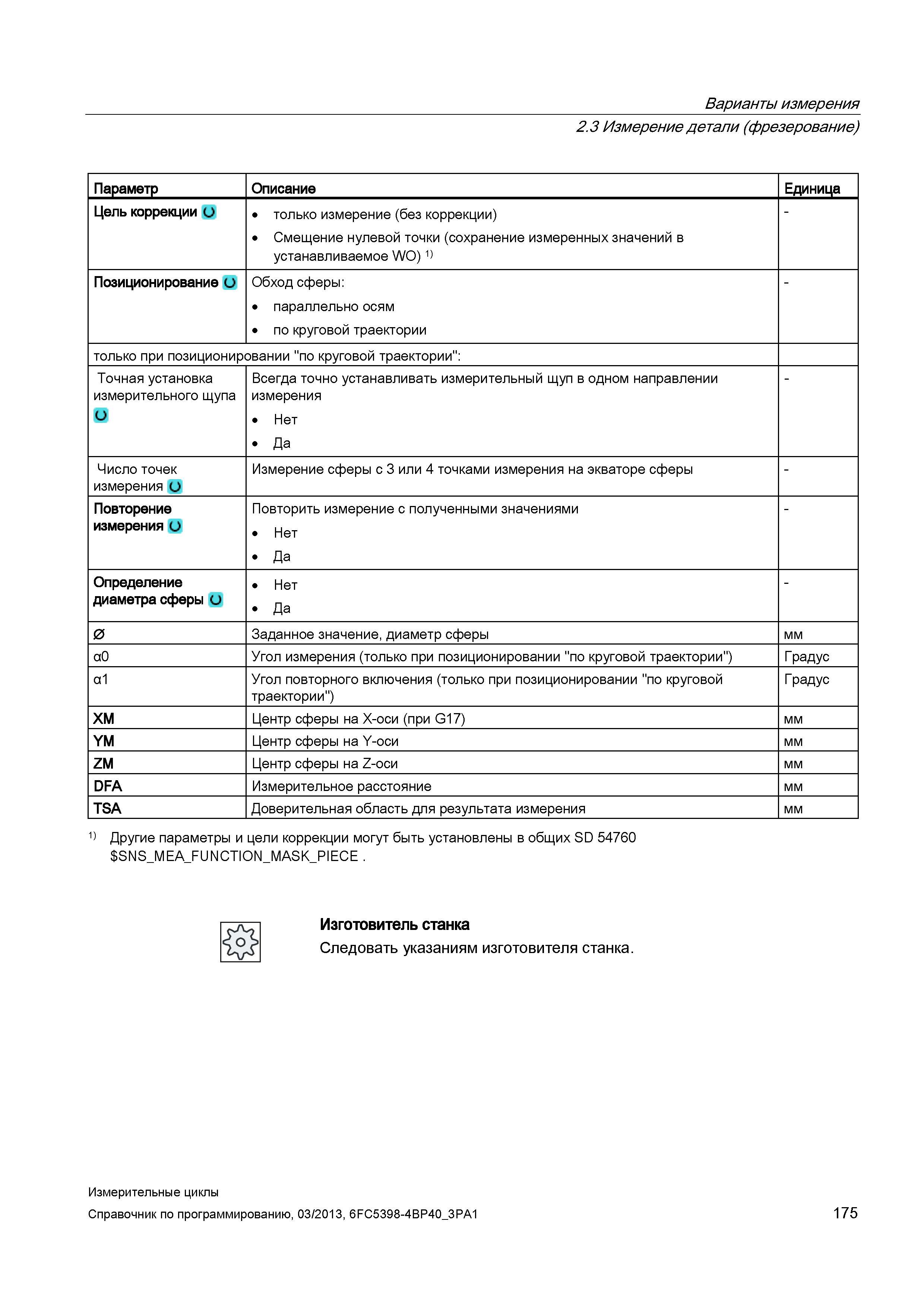

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Описание Единица Цель коррекции О только измерение (без коррекции) Смещение нулевой точки (сохранение измеренных значений в устанавливаемое WO) 1) Позиционирование о Обход сферы: параллельно осям по круговой траектории только при позиционировании "по круговой траектории": Точная установка измерительного щупа и Всегда точно устанавливать измерительный щуп в одном направлении измерения Нет Да Число точек измерения О Измерение сферы с 3 или 4 точками измерения на экваторе сферы - Повторение измерения О Повторить измерение с полученными значениями Нет Да Определение диаметра сферы о Нет Да - 0 Заданное значение, диаметр сферы мм а0 Угол измерения (только при позиционировании "по круговой траектории") Градус а1 Угол повторного включения (только при позиционировании "по круговой траектории") Градус XM Центр сферы на X-оси (при G17) мм YM Центр сферы на Y-оси мм ZM Центр сферы на Z-оси мм DFA Измерительное расстояние мм TSA Доверительная область для результата измерения мм 1) Другие параметры и цели коррекции могут быть установлены в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE Изготовитель станка Следовать указаниям изготовителя станка. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 175
