174 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.174 |
|||||

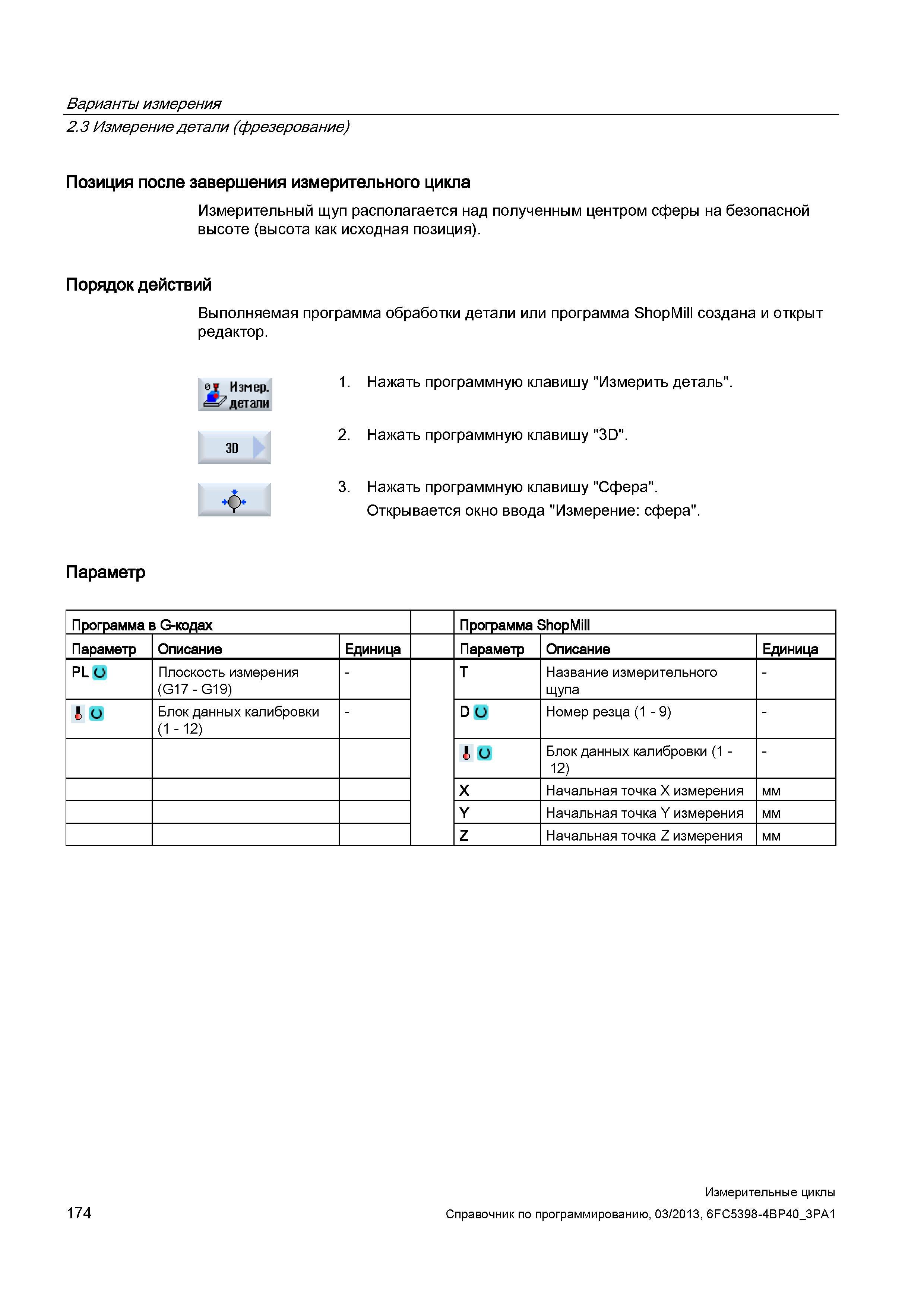

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 174 0174 Lab2u Варианты измерения 2.3 Измерение детали (фрезерование) Позиция после завершения измерительного цикла Измерительный щуп располагается над полученным центром сферы на безопасной высоте (высота как исходная позиция). Порядок действий Выполняемая программа обработки детали или программа ShopMill создана и открыт редактор. 1. Нажать программную клавишу "Измерить деталь". 2. Нажать программную клавишу "3D". 3. Нажать программную клавишу "Сфера". Открывается окно ввода "Измерение: сфера". Параметр Программа в G-кодах Программа ShopMill Параметр Описание Единица Параметр Описание Единица PL и Плоскость измерения (G17 - G19) - T Название измерительного щупа - & и Блок данных калибровки (1 - 12) - D О Номер резца (1 - 9) - А и Блок данных калибровки (1 -12) - X Начальная точка X измерения мм Y Начальная точка Y измерения мм Z Начальная точка Z измерения мм 174 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 |
|||||
