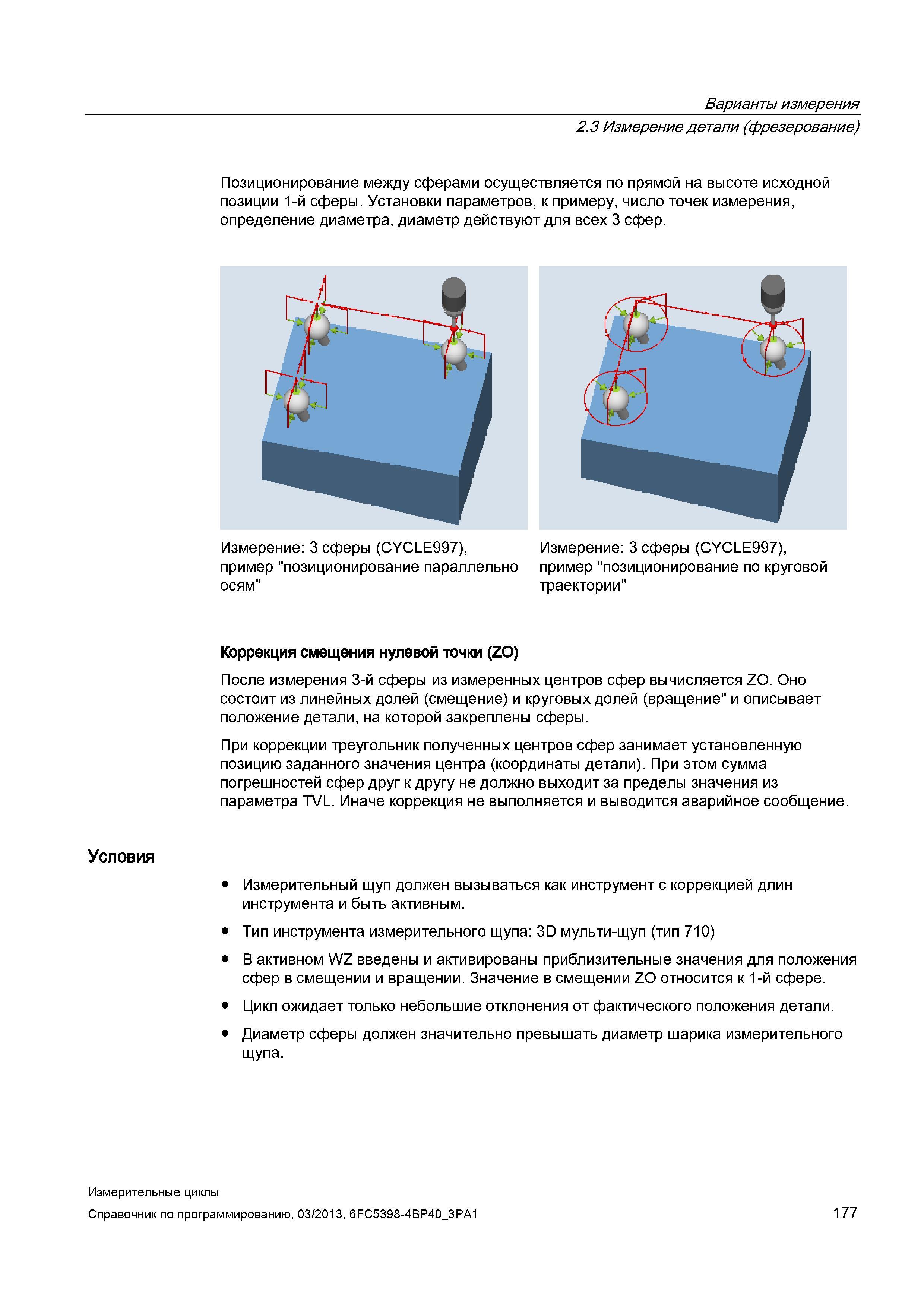

Варианты измерения 2.3 Измерение детали (фрезерование) Позиционирование между сферами осуществляется по прямой на высоте исходной позиции 1-й сферы. Установки параметров, к примеру, число точек измерения, определение диаметра, диаметр действуют для всех 3 сфер. Измерение: 3 сферы (CYCLE997), пример "позиционирование параллельно осям" Измерение: 3 сферы (CYCLE997), пример "позиционирование по круговой траектории" Коррекция смещения нулевой точки (ZO) После измерения 3-й сферы из измеренных центров сфер вычисляется ZO. Оно состоит из линейных долей (смещение) и круговых долей (вращение" и описывает положение детали, на которой закреплены сферы. При коррекции треугольник полученных центров сфер занимает установленную позицию заданного значения центра (координаты детали). При этом сумма погрешностей сфер друг к другу не должно выходит за пределы значения из параметра TVL. Иначе коррекция не выполняется и выводится аварийное сообщение. Условия Измерительный щуп должен вызываться как инструмент с коррекцией длин инструмента и быть активным. Тип инструмента измерительного щупа: 3D мульти-щуп (тип 710) В активном WZ введены и активированы приблизительные значения для положения сфер в смещении и вращении. Значение в смещении ZO относится к 1-й сфере. Цикл ожидает только небольшие отклонения от фактического положения детали. Диаметр сферы должен значительно превышать диаметр шарика измерительного щупа. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 177
