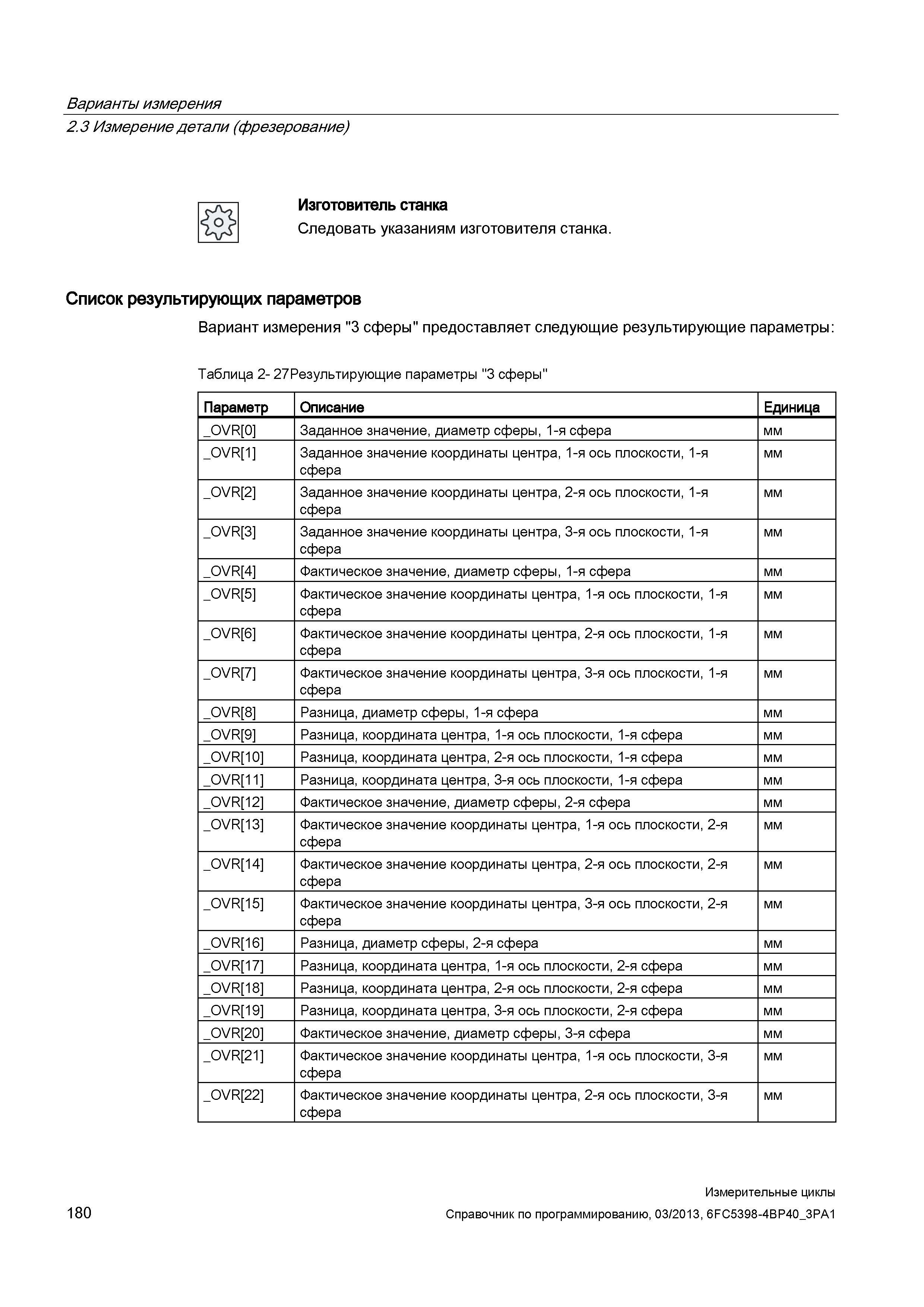

Варианты измерения 2.3 Измерение детали (фрезерование) Изготовитель станка Следовать указаниям изготовителя станка. Список результирующих параметров Вариант измерения "3 сферы" предоставляет следующие результирующие параметры: Таблица 2- 27Результирующие параметры "3 сферы" Параметр Описание Единица _0VR 0 Заданное значение, диаметр сферы, 1-я сфера мм _0VR 1 Заданное значение координаты центра, 1-я ось плоскости, 1-я сфера мм _0VR 2 Заданное значение координаты центра, 2-я ось плоскости, 1-я сфера мм _0VR 3 Заданное значение координаты центра, 3-я ось плоскости, 1-я сфера мм _0VR 4 Фактическое значение, диаметр сферы, 1-я сфера мм _0VR 5 Фактическое значение координаты центра, 1-я ось плоскости, 1-я сфера мм _0VR 6 Фактическое значение координаты центра, 2-я ось плоскости, 1-я сфера мм _0VR 7 Фактическое значение координаты центра, 3-я ось плоскости, 1-я сфера мм _0VR 8 Разница, диаметр сферы, 1-я сфера мм _0VR 9 Разница, координата центра, 1-я ось плоскости, 1-я сфера мм _0VR 10 Разница, координата центра, 2-я ось плоскости, 1-я сфера мм _0VR 11 Разница, координата центра, 3-я ось плоскости, 1-я сфера мм _0VR 12 Фактическое значение, диаметр сферы, 2-я сфера мм _0VR 13 Фактическое значение координаты центра, 1-я ось плоскости, 2-я сфера мм _0VR 14 Фактическое значение координаты центра, 2-я ось плоскости, 2-я сфера мм _0VR 15 Фактическое значение координаты центра, 3-я ось плоскости, 2-я сфера мм _0VR 16 Разница, диаметр сферы, 2-я сфера мм _0VR 17 Разница, координата центра, 1-я ось плоскости, 2-я сфера мм _0VR 18 Разница, координата центра, 2-я ось плоскости, 2-я сфера мм _0VR 19 Разница, координата центра, 3-я ось плоскости, 2-я сфера мм _0VR 20 Фактическое значение, диаметр сферы, 3-я сфера мм _0VR 21 Фактическое значение координаты центра, 1-я ось плоскости, 3-я сфера мм _0VR 22 Фактическое значение координаты центра, 2-я ось плоскости, 3-я сфера мм 180 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
