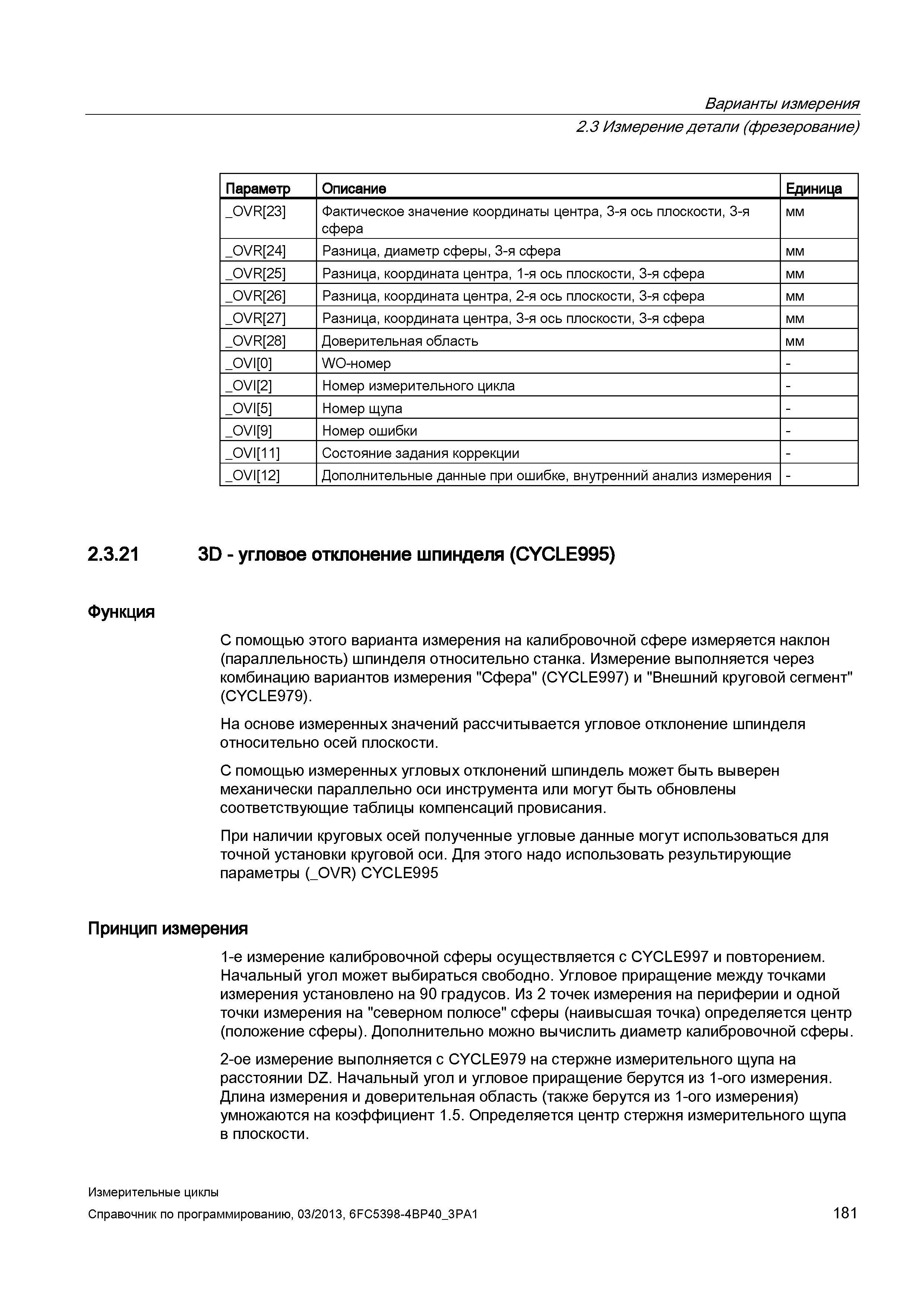

181 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.181

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 181 0181 Lab2u

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Описание Единица _OVR 23 Фактическое значение координаты центра, 3-я ось плоскости, 3-я сфера мм _OVR 24 Разница, диаметр сферы, 3-я сфера мм _OVR 25 Разница, координата центра, 1-я ось плоскости, 3-я сфера мм _OVR 26 Разница, координата центра, 2-я ось плоскости, 3-я сфера мм _OVR 27 Разница, координата центра, 3-я ось плоскости, 3-я сфера мм _OVR 28 Доверительная область мм _0VI 0 WO-номер - _OVI 2 Номер измерительного цикла - _OVI 5 Номер щупа - _OVI 9 Номер ошибки - _OVI 11 Состояние задания коррекции - _OVI 12 Дополнительные данные при ошибке, внутренний анализ измерения - 2.3.21 3D - угловое отклонение шпинделя (CYCLE995) Функция С помощью этого варианта измерения на калибровочной сфере измеряется наклон (параллельность) шпинделя относительно станка. Измерение выполняется через комбинацию вариантов измерения "Сфера" (CYCLE997) и "Внешний круговой сегмент" (CYCLE979). На основе измеренных значений рассчитывается угловое отклонение шпинделя относительно осей плоскости. С помощью измеренных угловых отклонений шпиндель может быть выверен механически параллельно оси инструмента или могут быть обновлены соответствующие таблицы компенсаций провисания. При наличии круговых осей полученные угловые данные могут использоваться для точной установки круговой оси. Для этого надо использовать результирующие параметры (_OVR) CYCLE995 Принцип измерения 1-е измерение калибровочной сферы осуществляется с CYCLE997 и повторением. Начальный угол может выбираться свободно. Угловое приращение между точками измерения установлено на 90 градусов. Из 2 точек измерения на периферии и одной точки измерения на "северном полюсе" сферы (наивысшая точка) определяется центр (положение сферы). Дополнительно можно вычислить диаметр калибровочной сферы. 2-ое измерение выполняется с CYCLE979 на стержне измерительного щупа на расстоянии DZ. Начальный угол и угловое приращение берутся из 1-ого измерения. Длина измерения и доверительная область (также берутся из 1-ого измерения) умножаются на коэффициент 1.5. Определяется центр стержня измерительного щупа в плоскости. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 181
