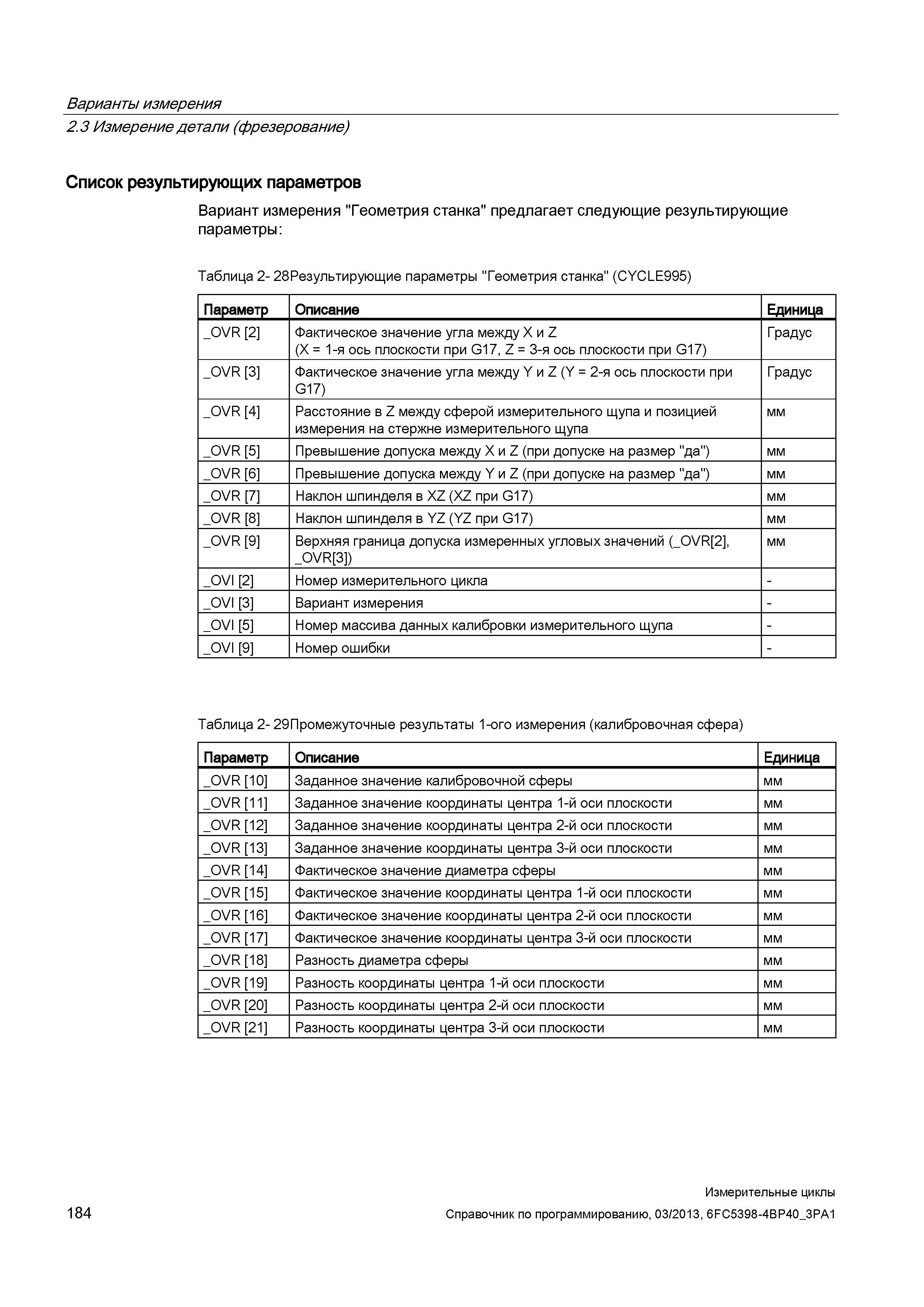

Варианты измерения 2.3 Измерение детали (фрезерование) Список результирующих параметров Вариант измерения "Геометрия станка" предлагает следующие результирующие параметры: Таблица 2- 28Результирующие параметры "Геометрия станка" (CYCLE995) Параметр Описание Единица _OVR 2 Фактическое значение угла между X и Z (X = 1-я ось плоскости при G17, Z = 3-я ось плоскости при G17) Градус _OVR 3 Фактическое значение угла между Y и Z (Y = 2-я ось плоскости при G17) Градус _OVR 4 Расстояние в Z между сферой измерительного щупа и позицией измерения на стержне измерительного щупа мм _OVR 5 Превышение допуска между X и Z (при допуске на размер "да") мм _OVR 6 Превышение допуска между Y и Z (при допуске на размер "да") мм _OVR 7 Наклон шпинделя в XZ (XZ при G17) мм _OVR 8 Наклон шпинделя в YZ (YZ при G17) мм _OVR 9 Верхняя граница допуска измеренных угловых значений ( OVR 2 , _OVR 3 ) мм _OVI 2 Номер измерительного цикла - _OVI 3 Вариант измерения - _OVI 5 Номер массива данных калибровки измерительного щупа - _OVI 9 Номер ошибки - Таблица 2- 29Промежуточные результаты 1-ого измерения (калибровочная сфера) Параметр Описание Единица _OVR 10 Заданное значение калибровочной сферы мм _OVR 11 Заданное значение координаты центра 1-й оси плоскости мм _OVR 12 Заданное значение координаты центра 2-й оси плоскости мм _OVR 13 Заданное значение координаты центра 3-й оси плоскости мм _OVR 14 Фактическое значение диаметра сферы мм _OVR 15 Фактическое значение координаты центра 1-й оси плоскости мм _OVR 16 Фактическое значение координаты центра 2-й оси плоскости мм _OVR 17 Фактическое значение координаты центра 3-й оси плоскости мм _OVR 18 Разность диаметра сферы мм _OVR 19 Разность координаты центра 1-й оси плоскости мм _OVR 20 Разность координаты центра 2-й оси плоскости мм _OVR 21 Разность координаты центра 3-й оси плоскости мм 184 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
