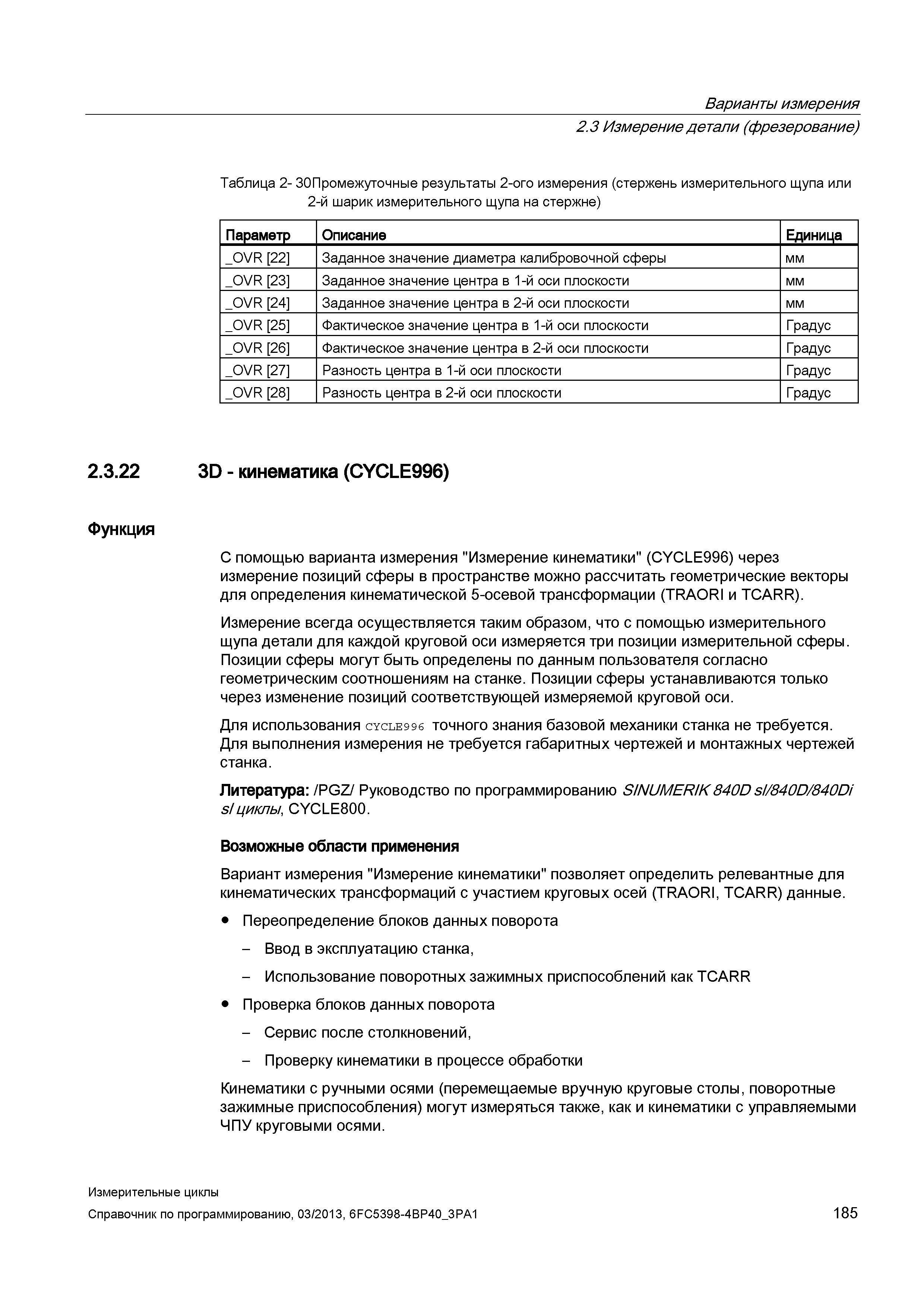

185 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.185

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 185 0185 Lab2u

Варианты измерения 2.3 Измерение детали (фрезерование) Таблица 2- 30Промежуточные результаты 2-ого измерения (стержень измерительного щупа или 2-й шарик измерительного щупа на стержне) Параметр Описание Единица _OVR 22 Заданное значение диаметра калибровочной сферы мм _OVR 23 Заданное значение центра в 1-й оси плоскости мм _OVR 24 Заданное значение центра в 2-й оси плоскости мм _OVR 25 Фактическое значение центра в 1-й оси плоскости Градус _OVR 26 Фактическое значение центра в 2-й оси плоскости Градус _OVR 27 Разность центра в 1-й оси плоскости Градус _OVR 28 Разность центра в 2-й оси плоскости Градус 2.3.22 3D - кинематика (CYCLE996) Функция С помощью варианта измерения "Измерение кинематики" (CYCLE996) через измерение позиций сферы в пространстве можно рассчитать геометрические векторы для определения кинематической 5-осевой трансформации (TRAORI и TCARR). Измерение всегда осуществляется таким образом, что с помощью измерительного щупа детали для каждой круговой оси измеряется три позиции измерительной сферы. Позиции сферы могут быть определены по данным пользователя согласно геометрическим соотношениям на станке. Позиции сферы устанавливаются только через изменение позиций соответствующей измеряемой круговой оси. Для использования cycle996 точного знания базовой механики станка не требуется. Для выполнения измерения не требуется габаритных чертежей и монтажных чертежей станка. Литература: /PGZ/ Руководство по программированию S/NUMER/K840D sl/840D/840Di slциклы, CYCLE800. Возможные области применения Вариант измерения "Измерение кинематики" позволяет определить релевантные для кинематических трансформаций с участием круговых осей (TRAORI, TCARR) данные. Переопределение блоков данных поворота - Ввод в эксплуатацию станка, - Использование поворотных зажимных приспособлений как TCARR Проверка блоков данных поворота - Сервис после столкновений, - Проверку кинематики в процессе обработки Кинематики с ручными осями (перемещаемые вручную круговые столы, поворотные зажимные приспособления) могут измеряться также, как и кинематики с управляемыми ЧПУ круговыми осями. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 185
