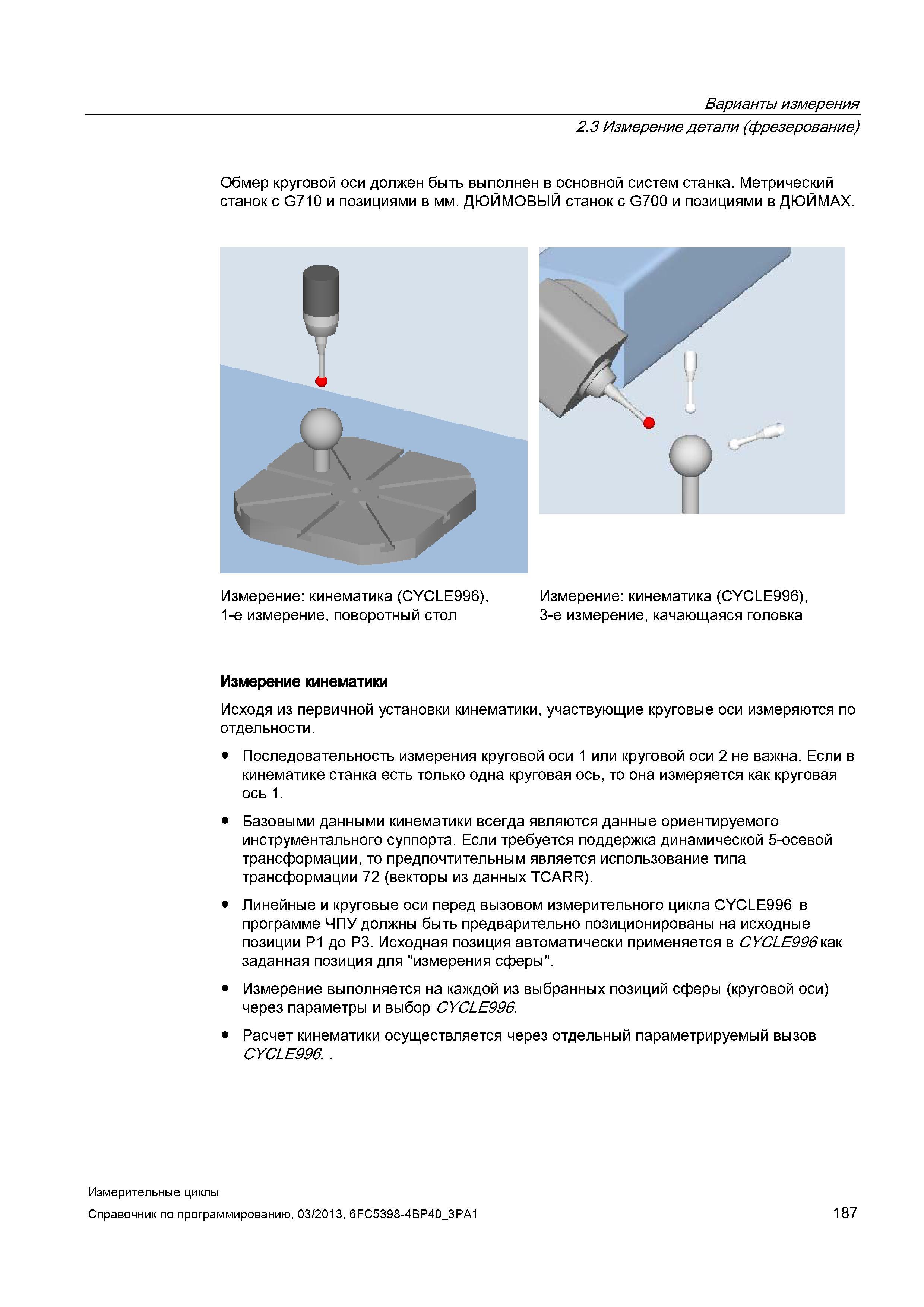

Варианты измерения 2.3 Измерение детали (фрезерование) Обмер круговой оси должен быть выполнен в основной систем станка. Метрический станок с G710 и позициями в мм. ДЮЙМОВЫЙ станок с G700 и позициями в ДЮЙМАХ. Измерение кинематики Исходя из первичной установки кинематики, участвующие круговые оси измеряются по отдельности. Последовательность измерения круговой оси 1 или круговой оси 2 не важна. Если в кинематике станка есть только одна круговая ось, то она измеряется как круговая Базовыми данными кинематики всегда являются данные ориентируемого инструментального суппорта. Если требуется поддержка динамической 5-осевой трансформации, то предпочтительным является использование типа трансформации 72 (векторы из данных TCARR). Линейные и круговые оси перед вызовом измерительного цикла CYCLE996 в программе ЧПУ должны быть предварительно позиционированы на исходные позиции P1 до P3. Исходная позиция автоматически применяется в CYCLE996 как заданная позиция для "измерения сферы". Измерение выполняется на каждой из выбранных позиций сферы (круговой оси) через параметры и выбор CYCLE996. Расчет кинематики осуществляется через отдельный параметрируемый вызов Измерение: кинематика (CYCLE996), 1-е измерение, поворотный стол Измерение: кинематика (CYCLE996), 3-е измерение, качающаяся головка ось 1. CYCLE996. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 187
