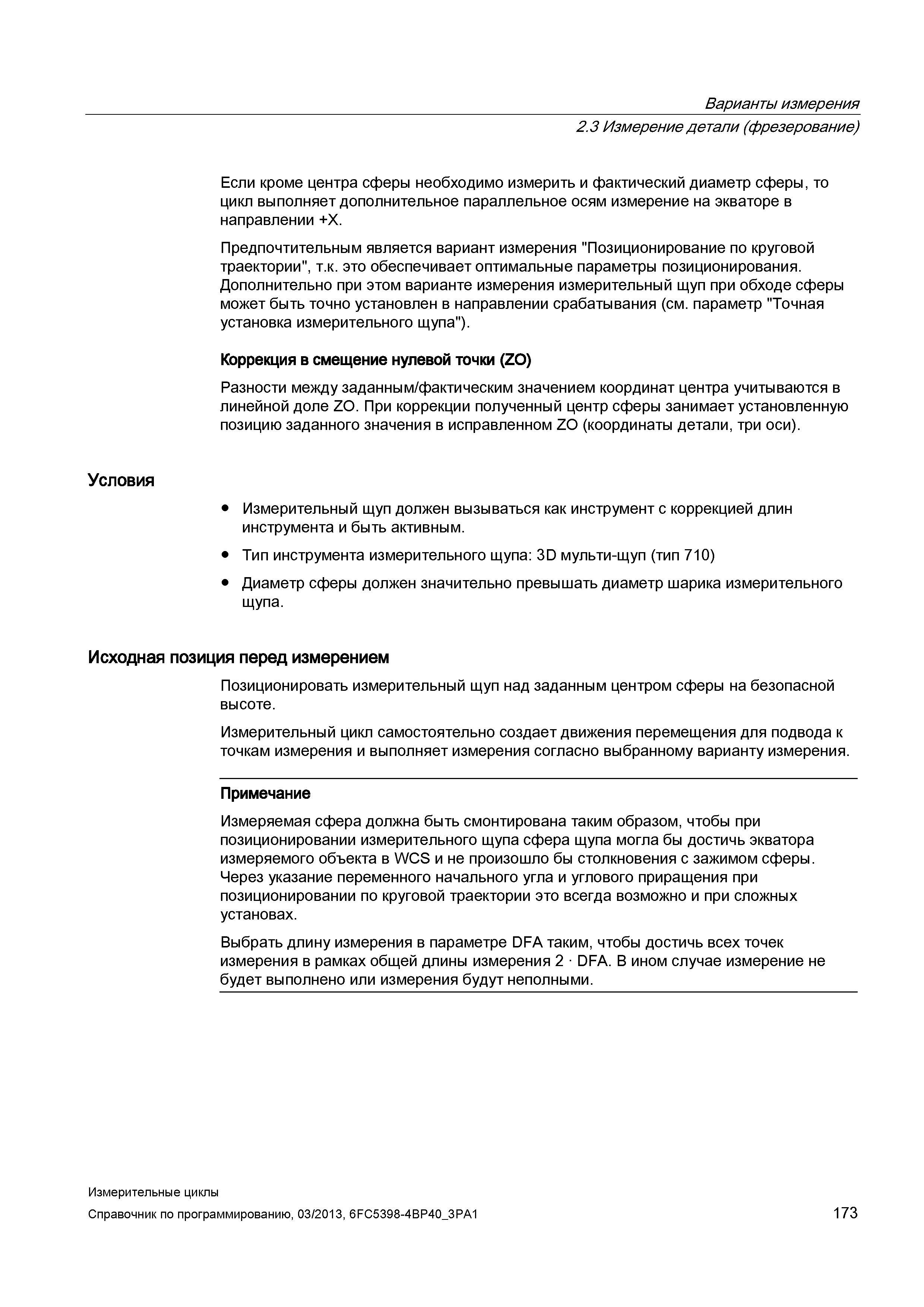

Варианты измерения 2.3 Измерение детали (фрезерование) Если кроме центра сферы необходимо измерить и фактический диаметр сферы, то цикл выполняет дополнительное параллельное осям измерение на экваторе в направлении +X. Предпочтительным является вариант измерения "Позиционирование по круговой траектории", т.к. это обеспечивает оптимальные параметры позиционирования. Дополнительно при этом варианте измерения измерительный щуп при обходе сферы может быть точно установлен в направлении срабатывания (см. параметр "Точная установка измерительного щупа"). Коррекция в смещение нулевой точки (ZO) Разности между заданным/фактическим значением координат центра учитываются в линейной доле ZO. При коррекции полученный центр сферы занимает установленную позицию заданного значения в исправленном ZO (координаты детали, три оси). Условия Измерительный щуп должен вызываться как инструмент с коррекцией длин инструмента и быть активным. Тип инструмента измерительного щупа: 3D мульти-щуп (тип 710) Диаметр сферы должен значительно превышать диаметр шарика измерительного щупа. Исходная позиция перед измерением Позиционировать измерительный щуп над заданным центром сферы на безопасной высоте. Измерительный цикл самостоятельно создает движения перемещения для подвода к точкам измерения и выполняет измерения согласно выбранному варианту измерения. Примечание Измеряемая сфера должна быть смонтирована таким образом, чтобы при позиционировании измерительного щупа сфера щупа могла бы достичь экватора измеряемого объекта в WСS и не произошло бы столкновения с зажимом сферы. Через указание переменного начального угла и углового приращения при позиционировании по круговой траектории это всегда возможно и при сложных установах. Выбрать длину измерения в параметре DFA таким, чтобы достичь всех точек измерения в рамках общей длины измерения 2 DFA. В ином случае измерение не будет выполнено или измерения будут неполными. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 173
