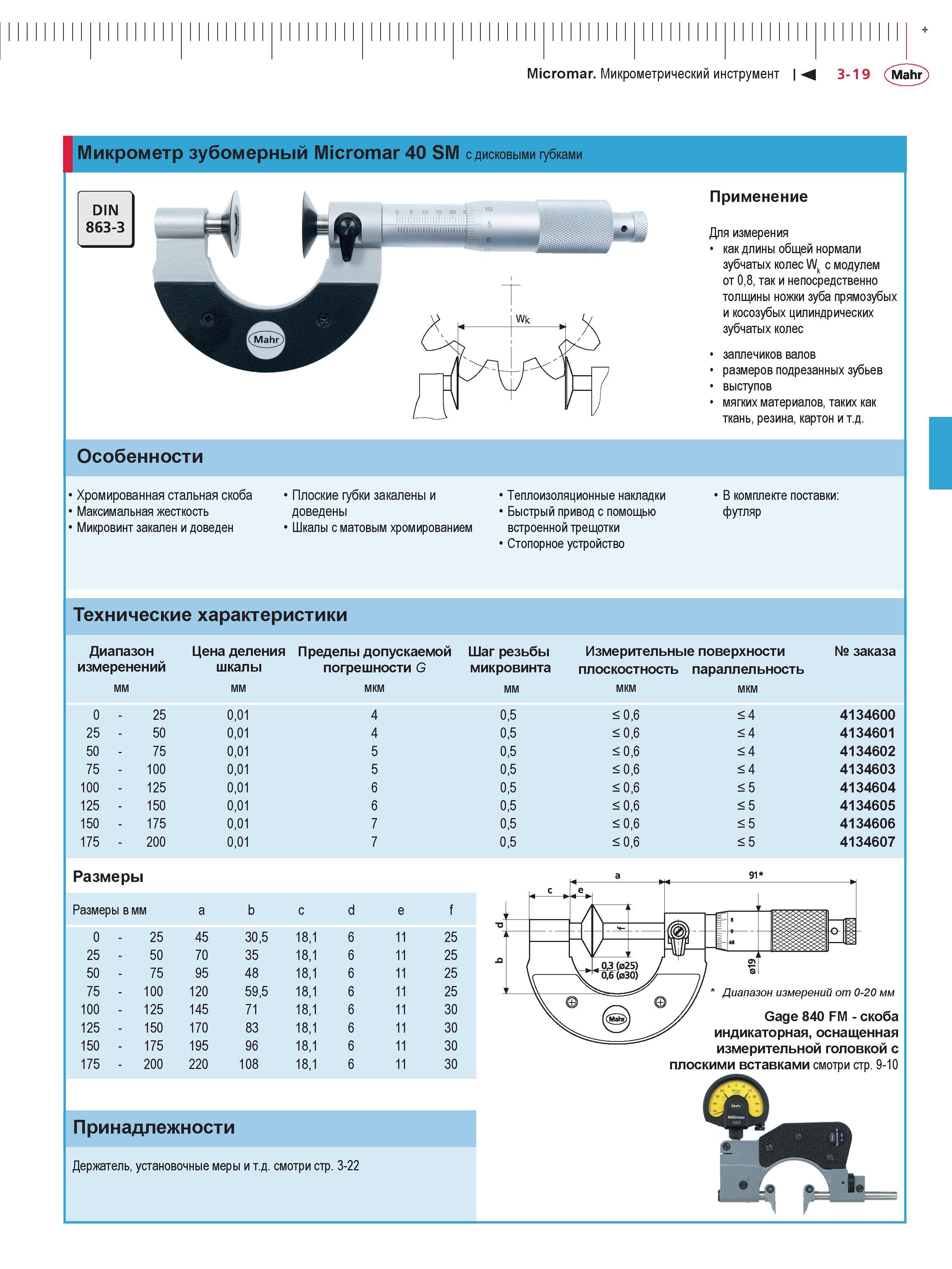

Специальный зубомерный микрометр Mahr 40 SM Micromar с дисковыми губками для проведения измерений длины общей нормали зубчатых колес с модулем от 0,8

Специальный зубомерный микрометр Mahr 40 SM Micromar с дисковыми губками для проведения измерений длины общей нормали зубчатых колес с модулем от 0,8

Специальный зубомерный микрометр Mahr 40 SM Micromar с дисковыми губками для проведения измерений длины общей нормали зубчатых колес с модулем от 0,8 _ так и непосредственно толщины ножки зуба прямозубых и косозубых цилиндрических зубчатых колес заплечиков валов размеров подрезанных зубьев выступов мягких материалов, таких как ткань, резина, картон и т.д. Особенности Хромированная стальная скоба Максимальная жесткость Микровинт закален и доведен Плоские губки закалены и доведены ' Шкалы с матовым хромированием 1 Теплоизоляционные накладки 1 Быстрый привод с помощью встроенной трещотки 1 Стопорное устройство В комплекте поставки: футляр Технические характеристики Диапазон измеренений мм 0 25 50 75 100 125 150 175 Размеры 25 50 75 100 125 150 175 200 Цена деления шкалы мм 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 Пределы допускаемой погрешности G мкм 4 4 5 5 6 6 7 7 Шаг резьбы микровинта мм 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Измерительные поверхности плоскостность параллельность мкм < 0,6 < 0,6 < 0,6 < 0,6 < 0,6 < 0,6 < 0,6 < 0,6 мкм < 4 < 4 < 4 < 4 < 5 < 5 < 5 < 5 № заказа 4134600 4134601 4134602 4134603 4134604 4134605 4134606 4134607 Размеры в мм a b c d e f 4 0 - 25 45 30,5 18,1 6 11 25 h 25 - 50 70 35 18,1 6 11 25 Si 50 - 75 95 48 18,1 6 11 25 75 - 100 120 59,5 18,1 6 11 25 У 100 - 125 145 71 18,1 6 11 30 125 - 150 170 83 18,1 6 11 30 150 - 175 195 96 18,1 6 11 30 175 - 200 220 108 18,1 6 11 30 * Диапазон измерений от 0-20 мм Gage 840 FM - екоба индикаторная, оснащенная измерительной головкой с плоскими вставками смотри стр. 9-10 Micromar. Микрометрический инструмент М 3-19 Mahr LjBi - Применение
