96 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.3-22

Каталог MAHR 2016 Инструмент измерительный Стр. 3-22 0096 Lab2u

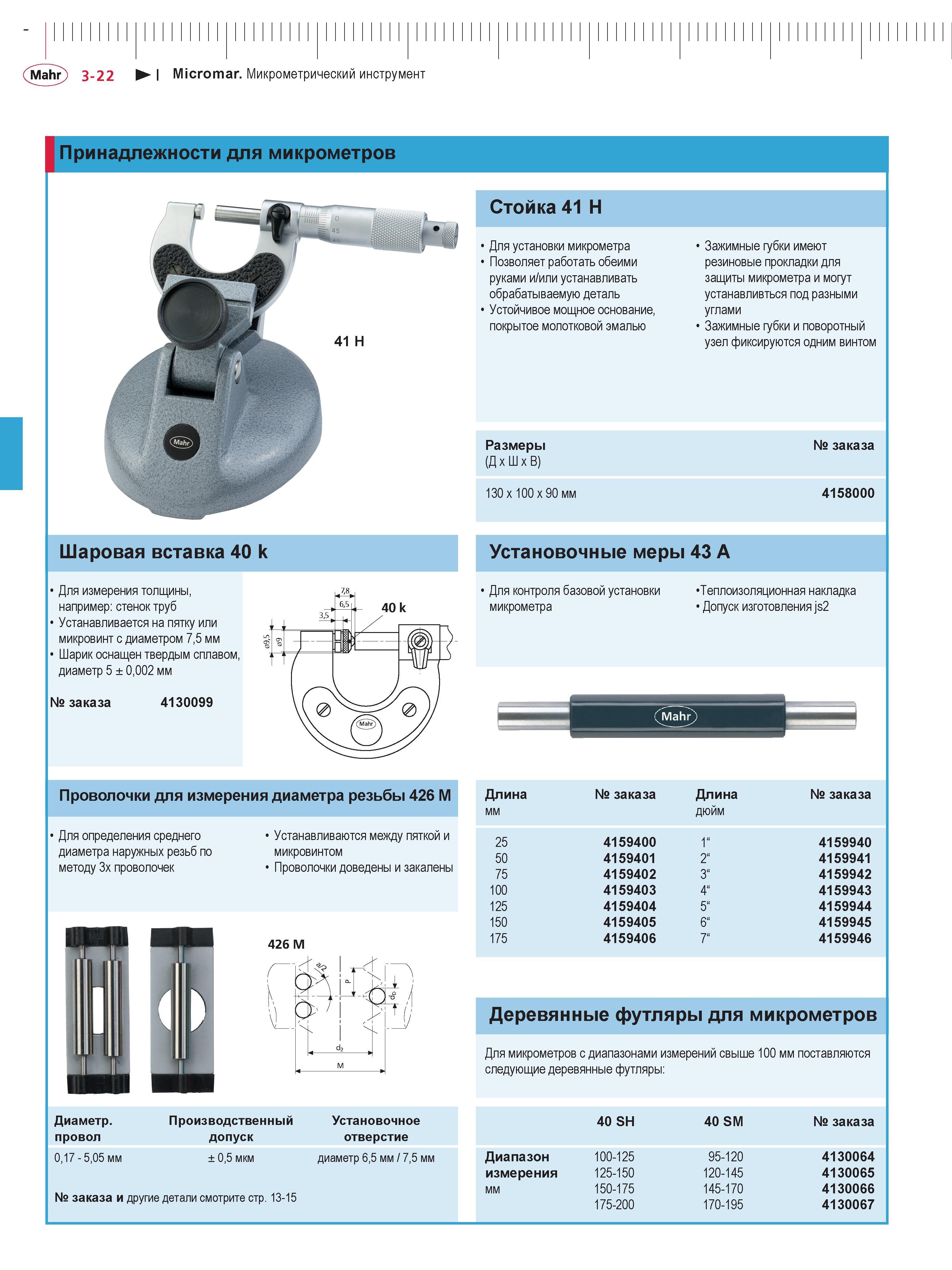

Mahr 3-22 I Micromar. Микрометрический инструмент Принадлежности для микрометров Стойка 41 H Для установки микрометра Позволяет работать обеими руками и/или устанавливать обрабатываемую деталь Устойчивое мощное основание, покрытое молотковой эмалью Зажимные губки имеют резиновые прокладки для защиты микрометра и могут устанавливться под разными углами Зажимные губки и поворотный узел фиксируются одним винтом Размеры (Д x x В) 130 x 100 x 90 мм № заказа 4158000 Шаровая вставка 40 k Установочные меры 43 A Для измерения толщины, например: стенок труб Устанавливается на пятку или микровинт с диаметром 7,5 мм Шарик оснащен твердым сплавом, диаметр 5 ± 0,002 мм Для контроля базовой установки микрометра Теплоизоляционная накладка Допуск изготовления js2 № заказа 4130099 Проволочки для измерения диаметра резьбы 426 M Для определения среднего диаметра наружных резьб по методу 3х проволочек Устанавливаются между пяткой и микровинтом Проволочки доведены и закалены 426 М Длина мм № заказа Длина дюйм № заказа 25 4159400 1“ 4159940 50 4159401 2“ 4159941 75 4159402 3“ 4159942 100 4159403 4“ 4159943 125 4159404 5“ 4159944 150 4159405 6“ 4159945 175 4159406 7“ 4159946 Деревянные футляры для микрометров Диаметр. Производственный Установочное провол допуск отверстие 0,17 - 5,05 мм ± 0,5 мкм диаметр 6,5 мм / 7,5 мм № заказа и другие детали смотрите стр. 13-15 Для микрометров с диапазонами измерений свыше 100 мм поставляются следующие деревянные футляры: Диапазон измерения мм 40 SH 40 SM № заказа 100-125 95-120 4130064 125-150 120-145 4130065 150-175 145-170 4130066 175-200 170-195 4130067
