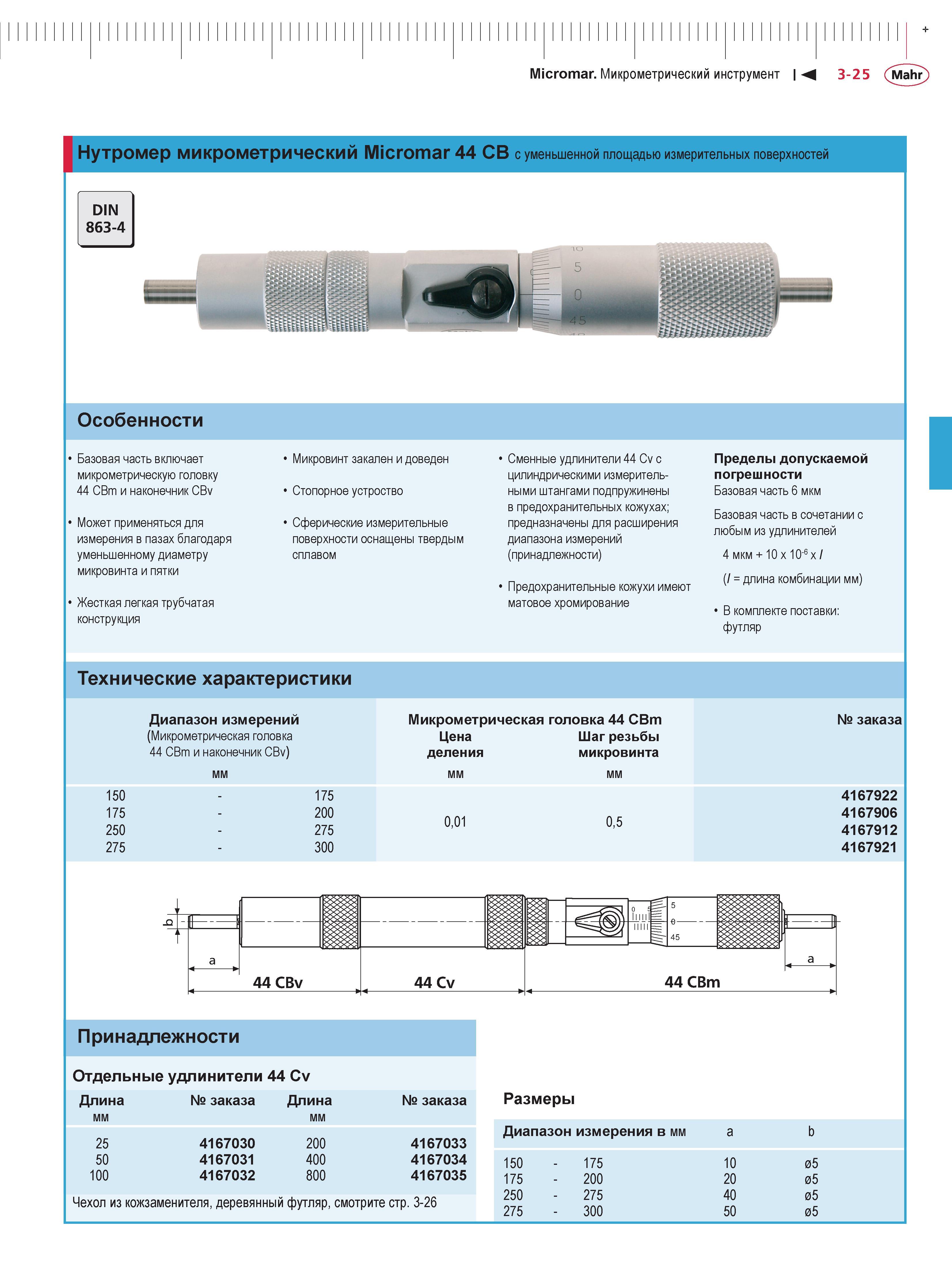

Micromar. Микрометрический инструмент М 3-25 Mahr Нутромер микрометрический Micromar 44 CB с уменьшенной площадью измерительных поверхностей Особенности Базовая часть включает микрометрическую головку 44 CBm и наконечник CBv Может применяться для измерения в пазах благодаря уменьшенному диаметру микровинта и пятки Жесткая легкая трубчатая конструкция Микровинт закален и доведен Стопорное устроство Сферические измерительные поверхности оснащены твердым сплавом Сменные удлинители 44 Cv с цилиндрическими измерительными штангами подпружинены в предохранительных кожухах; предназначены для расширения диапазона измерений (принадлежности) Предохранительные кожухи имеют матовое хромирование Пределы допускаемой погрешности Базовая часть 6 мкм Базовая часть в сочетании с любым из удлинителей 4 мкм + 10 x 10-6 x l (l = длина комбинации мм) В комплекте поставки: футляр Технические характеристики Диапазон измерений (Микрометрическая головка 44 CBm и наконечник CBv) Микрометрическая головка 44 CBm Цена Шаг резьбы деления микровинта мм 150 175 250 275 175 200 275 300 мм 0,01 мм 0,5 № заказа 4167922 4167906 4167912 4167921 Принадлежности Отдельные удлинители 44 Cv Длина № заказа Длина мм 25 50 100 4167030 4167031 4167032 мм 200 400 800 № заказа 4167033 4167034 4167035 Размеры Чехол из кожзаменителя, деревянный футляр, смотрите стр. 3-26 Диапазон измерения в мм a b 150 - 175 10 05 175 - 200 20 05 250 - 275 40 05 275 - 300 50 05 +
