102 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.3-28

Каталог MAHR 2016 Инструмент измерительный Стр. 3-28 0102 Lab2u

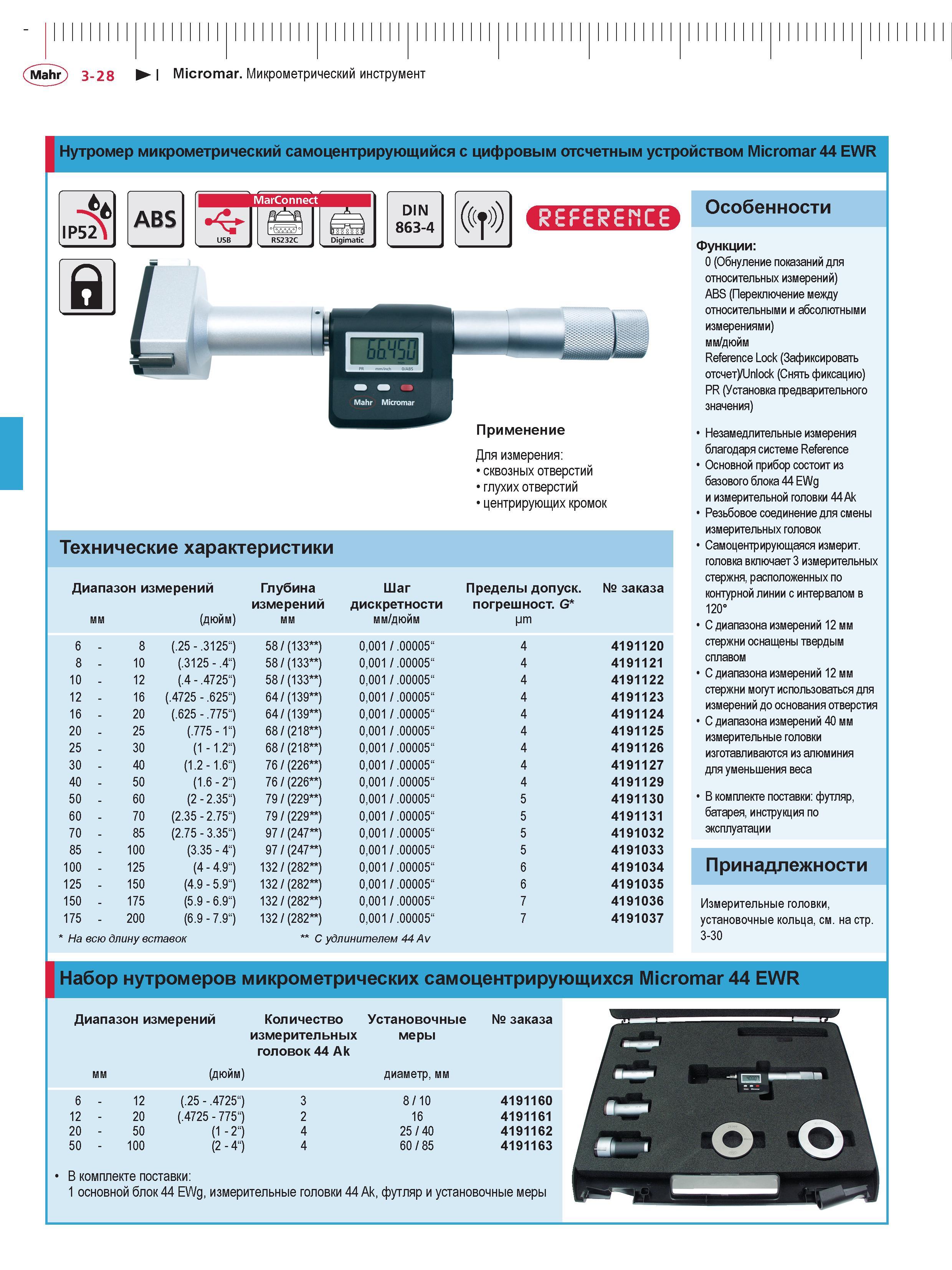

Mahr 3-28 I Micromar. Микрометрический инструмент I Нутромер микрометрический самоцентрирующийся с цифровым отсчетным устройством Micromar 44 EWR Применение Для измерения: сквозных отверстий глухих отверстий центрирующих кромок Технические характеристики Диапазон измерений Глубина Шаг Пределы допуск. № заказа измерений дискретности погрешност. G* мм (дюйм) мм мм/дюйм jm 6 8 (.25 - .3125“) 58 / (133**) 0,001 / .00005“ 4 4191120 8 - 10 (.3125 - .4“) 58 / (133**) 0,001 / .00005“ 4 4191121 10 12 (.4 - .4725“) 58 / (133**) 0,001 / .00005“ 4 4191122 12 16 (.4725 - .625“) 64 / (139**) 0,001 / .00005“ 4 4191123 16 20 (.625 - .775“) 64 / (139**) 0,001 / .00005“ 4 4191124 20 25 (.775 - 1“) 68 / (218**) 0,001 / .00005“ 4 4191125 25 30 (1 - 1.2“) 68 / (218**) 0,001 / .00005“ 4 4191126 30 40 (1.2 - 1.6“) 76 / (226**) 0,001 / .00005“ 4 4191127 40 50 (1.6 - 2“) 76 / (226**) 0,001 / .00005“ 4 4191129 50 60 (2 - 2.35“) 79 / (229**) 0,001 / .00005“ 5 4191130 60 70 (2.35 - 2.75“) 79 / (229**) 0,001 / .00005“ 5 4191131 70 85 (2.75 - 3.35“) 97 / (247**) 0,001 / .00005“ 5 4191032 85 100 (3.35 - 4“) 97 / (247**) 0,001 / .00005“ 5 4191033 100 125 (4 - 4.9“) 132 / (282**) 0,001 / .00005“ 6 4191034 125 150 (4.9 - 5.9“) 132 / (282**) 0,001 / .00005“ 6 4191035 150 175 (5.9 - 6.9“) 132 / (282**) 0,001 / .00005“ 7 4191036 175 200 (6.9 - 7.9“) 132 / (282**) 0,001 / .00005“ 7 4191037 На всю длину вставок ** С удлинителем 44 Av Особенности Функции: 0 (Обнуление показаний для относительных измерений) ABS (Переключение между относительными и абсолютными измерениями) мм/дюйм Reference Lock (Зафиксировать отсчетуип1оск (Снять фиксацию) PR (Установка предварительного значения) Незамедлительные измерения благодаря системе Reference Основной прибор состоит из базового блока 44 EWg и измерительной головки 44 Ak Резьбовое соединение для смены измерительных головок Самоцентрирующаяся измерит. головка включает 3 измерительных стержня, расположенных по контурной линии с интервалом в 120° С диапазона измерений 12 мм стержни оснащены твердым сплавом С диапазона измерений 12 мм стержни могут использоваться для измерений до основания отверстия С диапазона измерений 40 мм измерительные головки изготавливаются из алюминия для уменьшения веса В комплекте поставки: футляр, батарея, инструкция по эксплуатации Принадлежности Измерительные головки, установочные кольца, см. на стр. 3-30 Набор нутромеров микрометрических самоцентрирующихся Micromar 44 EWR Диапазон измерений Количество измерительных головок 44 Ak Установочные меры № заказа мм (дюйм) диаметр, мм 6 12 (.25 - .4725“) 3 8 / 10 4191160 12 20 (.4725 - 775“) 2 16 4191161 20 50 (1 - 2“) 4 25 / 40 4191162 50 100 (2 - 4“) 4 60 / 85 4191163 В комплекте поставки: 1 основной блок 44 EWg, измерительные головки 44 Ak, футляр и установочные меры
