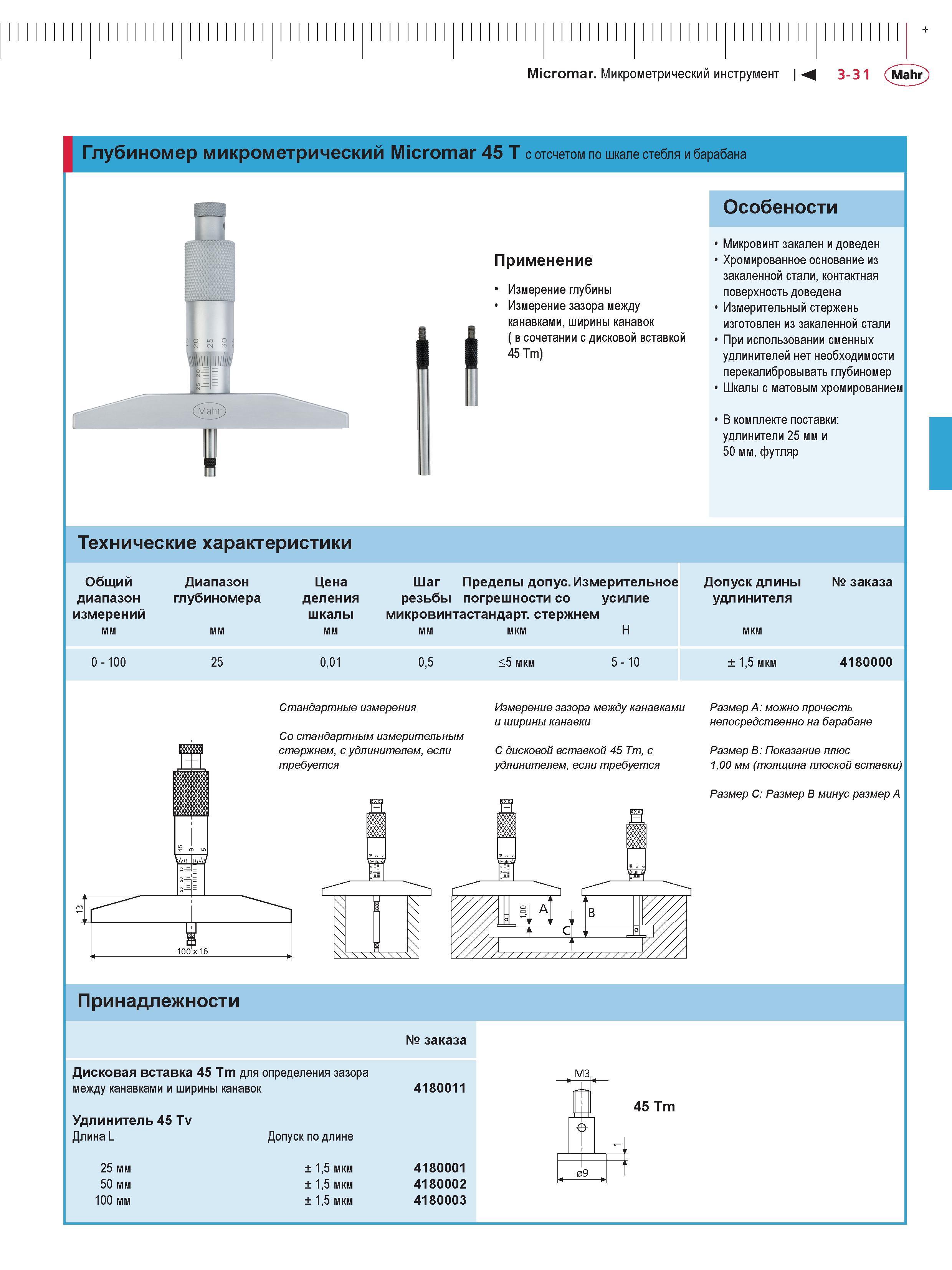

Micromar. Микрометрический инструмент 3-31 (Mahr Глубиномер микрометрический Micromar 45 T с отсчетом по шкале стебля и барабана Особености II Применение Измерение глубины Измерение зазора между канавками, ширины канавок ( в сочетании с дисковой вставкой 45 Tm) Микровинт закален и доведен Хромированное основание из закаленной стали, контактная поверхность доведена Измерительный стержень изготовлен из закаленной стали При использовании сменных удлинителей нет необходимости перекалибровывать глубиномер Шкалы с матовым хромированием В комплекте поставки: удлинители 25 мм и 50 мм, футляр Технические характеристики Общий диапазон измерений мм 0 - 100 Диапазон глубиномера мм 25 Цена деления шкалы мм 0,01 Шаг Пределы допус. Измерительное Допуск длины № заказа резьбы погрешности со усилие микровинтастандарт. стержнем мм мкм Н 0,5 <5 мкм 5 - 10 удлинителя мкм ± 1,5 мкм 4180000 Стандартные измерения Со стандартным измерительным стержнем, с удлинителем, если требуется Измерение зазора между канавками и ширины канавки С дисковой вставкой 45 Tm, с удлинителем, если требуется Размер A: можно прочесть непосредственно на барабане Размер B: Показание плюс 1,00 мм (толщина плоской вставки) Размер C: Размер B минус размер A Принадлежности Дисковая вставка 45 Tm для определения зазора между канавками и ширины канавок Удлинитель 45 Tv Длина L 25 мм 50 мм 100 мм Допуск по длине ± 1,5 мкм ± 1,5 мкм ± 1,5 мкм № заказа 4180011 4180001 4180002 4180003 M3 45 Tm 09
