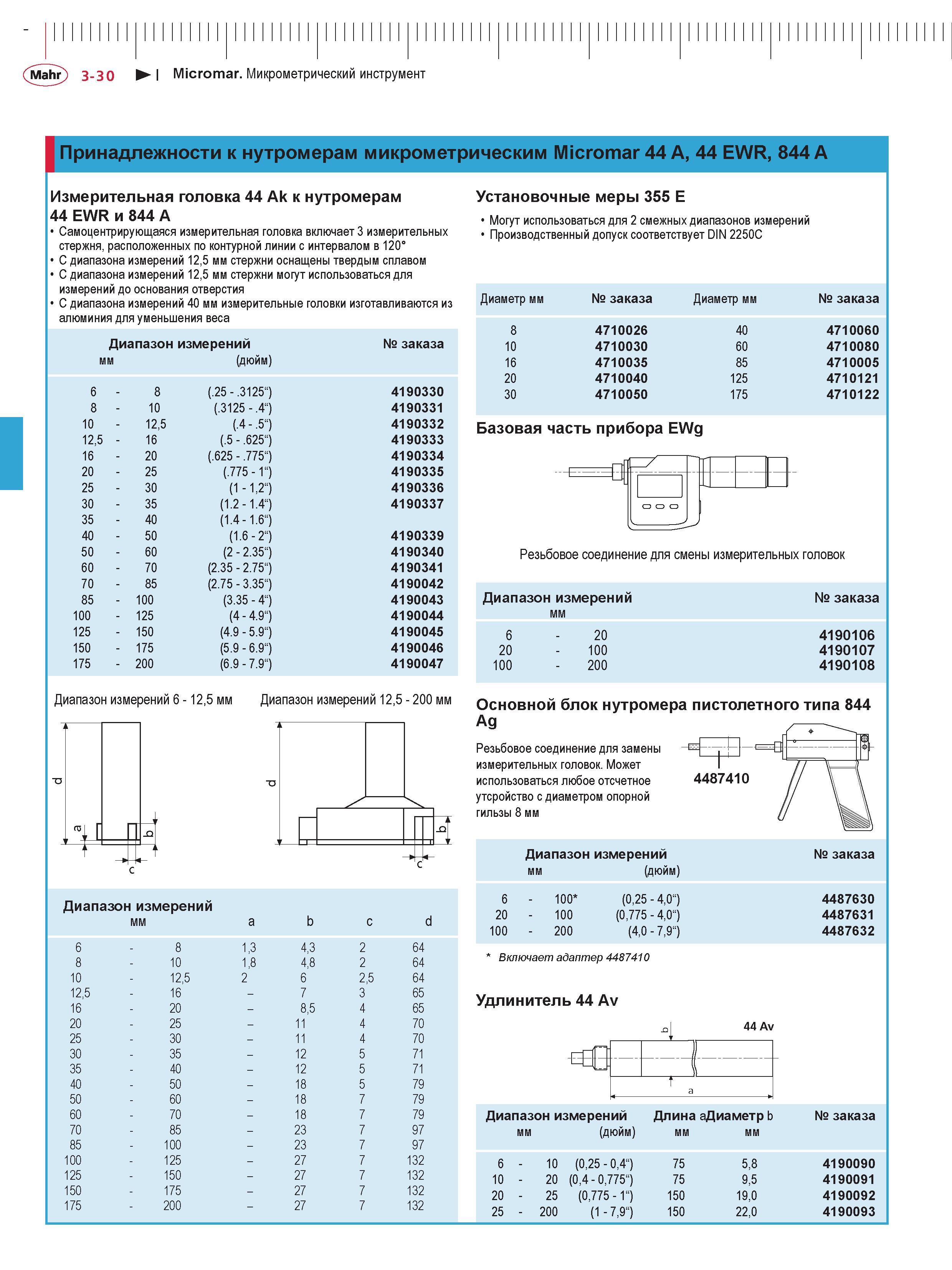

Mahr 3-30 I Micromar. Микрометрический инструмент Прин адлежности к нутромерам микрометрическим Micromar 44 A, 44 EWR, 844 A Диапазон измерений № заказа мм (дюйм) 6 - 8 (.25 - .3125“) 4190330 8 - 10 (.3125 - .4“) 4190331 10 - 12,5 4 5“ 4190332 12,5 - 16 5“ 2 .6 Л 4190333 16 - 20 5“ 7 .7 2 .6 4190334 20 - 25 (.775 - 1“) 4190335 25 - 30 (1 - 1,2“) 4190336 30 - 35 (1.2 - 1.4“) 4190337 35 - 40 (1.4 - 1.6“) 40 - 50 (1.6 - 2“) 4190339 50 - 60 (2 - 2.35“) 4190340 60 - 70 (2.35 - 2.75“) 4190341 70 - 85 (2.75 - 3.35“) 4190042 85 - 100 (3.35 - 4“) 4190043 100 - 125 (4 - 4.9“) 4190044 125 - 150 (4.9 - 5.9“) 4190045 150 - 175 (5.9 - 6.9“) 4190046 175 - 200 (6.9 - 7.9“) 4190047 Измерительная головка 44 Ak к нутромерам 44 EWR и 844 A Самоцентрирующаяся измерительная головка включает 3 измерительных стержня, расположенных по контурной линии с интервалом в 120° С диапазона измерений 12,5 мм стержни оснащены твердым сплавом С диапазона измерений 12,5 мм стержни могут использоваться для измерений до основания отверстия С диапазона измерений 40 мм измерительные головки изготавливаются из алюминия для уменьшения веса Диапазон измерений 6 - 12,5 мм Диапазон измерений 12,5 - 200 мм и Диапазон измерений мм а b С 6 - 8 1,3 4,3 2 64 8 - 10 1,8 4,8 2 64 10 - 12,5 2 6 2,5 64 12,5 - 16 - 7 3 65 16 - 20 - 8,5 4 65 20 - 25 - 11 4 70 25 - 30 - 11 4 70 30 - 35 - 12 5 71 35 - 40 - 12 5 71 40 - 50 - 18 5 79 50 - 60 - 18 7 79 60 - 70 - 18 7 79 70 - 85 - 23 7 97 85 - 100 - 23 7 97 100 - 125 - 27 7 132 125 - 150 - 27 7 132 150 - 175 - 27 7 132 175 - 200 - 27 7 132 Установочные меры 355 E Могут использоваться для 2 смежных диапазонов измерений Производственный допуск соответствует DIN 2250C Диаметр мм № заказа Диаметр мм № заказа 8 4710026 40 4710060 10 4710030 60 4710080 16 4710035 85 4710005 20 4710040 125 4710121 30 4710050 175 4710122 Базовая часть прибора EWg Резьбовое соединение для смены измерительных головок Диапазон измерений № заказа мм 6 - 20 4190106 20 - 100 4190107 100 - 200 4190108 Основной блок нутромера пистолетного типа 844 Ag Резьбовое соединение для замены измерительных головок. Может использоваться любое отсчетное утсройство с диаметром опорной гильзы 8 мм + 4487410 Диапазон измерений № заказа мм (дюйм) 6 - 100* (0,25 - 4,0“) 4487630 20 - 100 (0,775 - 4,0“) 4487631 100 - 200 (4,0 - 7,9“) 4487632 Включает адаптер 4487410 Удлинитель 44 Av 44 Av п J и 1 т a Диапазон измерений Длина аДиаметр b № заказа мм (дюйм) мм 6 - 10 (0,25 - 0,4“) 75 5,8 4190090 10 2 О 0, 4 0, 7 “ 75 9,5 4190091 20 - 25 (0,775 - 1“) 150 19,0 4190092 25 - 200 (1 - 7,9“) 150 22,0 4190093 с d
