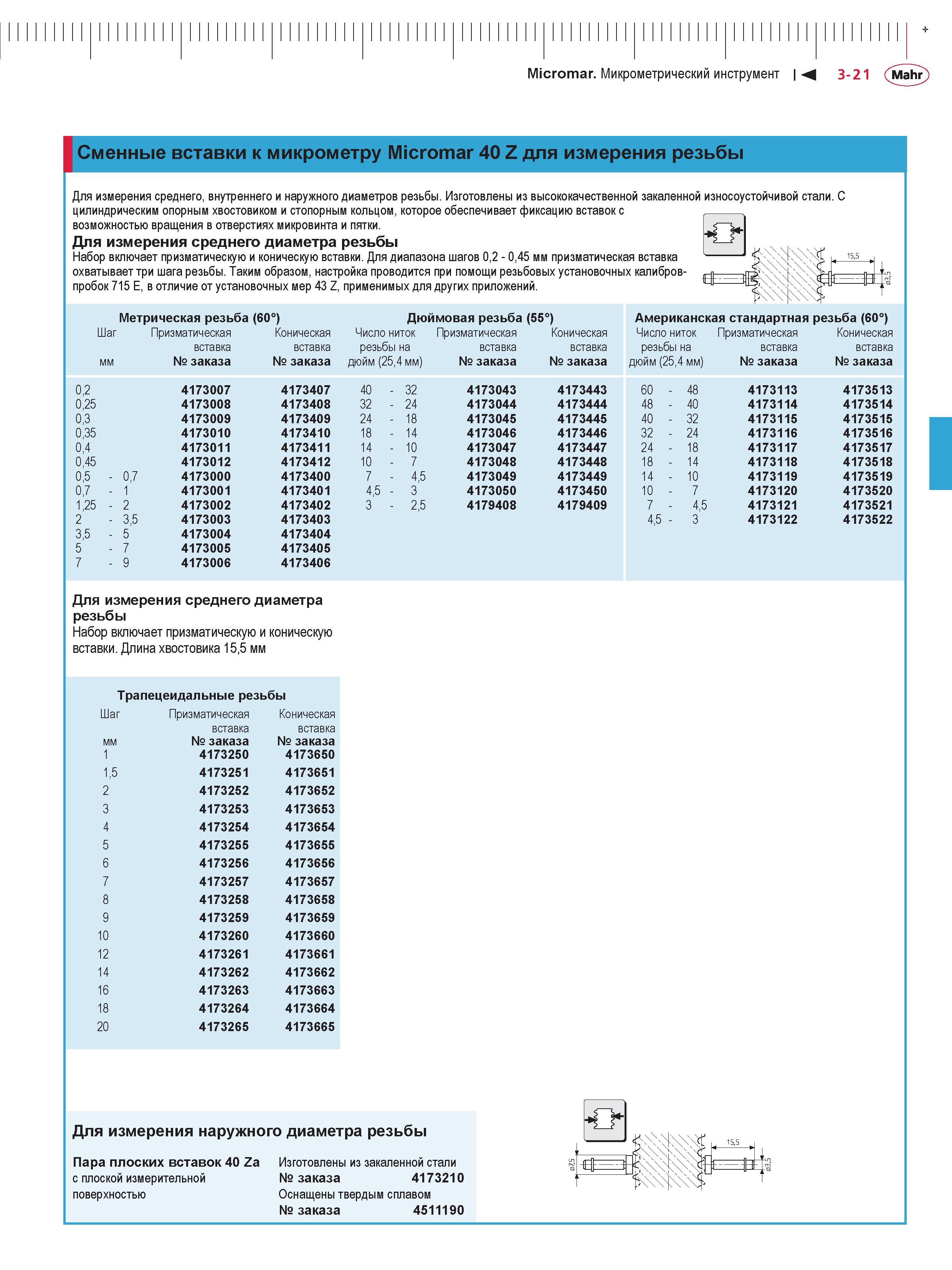

Micromar. Микрометрический инструмент 3-21 (Mahr Сменные вставки к микрометру Micromar 40 Z для измерения резьбы Для измерения среднего, внутреннего и наружного диаметров резьбы. Изготовлены из высококачественной закаленной износоустойчивой стали. С цилиндрическим опорным хвостовиком и стопорным кольцом, которое обеспечивает фиксацию вставок с возможностью вращения в отверстиях микровинта и пятки. Для измерения среднего диаметра резьбы Набор включает призматическую и коническую вставки. Для диапазона шагов 0,2 - 0,45 мм призматическая вставка охватывает три шага резьбы. Таким образом, настройка проводится при помощи резьбовых установочных калибров-пробок 715 E, в отличие от установочных мер 43 Z, применимых для других приложений. Метрическая резьба (60°) Дюймовая резьба (55°) Американская стандартная резьба (60°) Шаг Призматическая Коническая Число ниток Призматическая Коническая Число ниток Призматическая Коническая вставка вставка резьбы на вставка вставка резьбы на вставка вставка мм № заказа № заказа дюйм (25,4 мм) № заказа № заказа дюйм (25,4 мм) № заказа № заказа 0,2 4173007 4173407 40 - 32 4173043 4173443 60 - 48 4173113 4173513 0,25 4173008 4173408 32 - 24 4173044 4173444 48 - 40 4173114 4173514 0,3 4173009 4173409 24 - 18 4173045 4173445 40 - 32 4173115 4173515 0,35 4173010 4173410 18 - 14 4173046 4173446 32 - 24 4173116 4173516 0,4 4173011 4173411 14 - 10 4173047 4173447 24 - 18 4173117 4173517 0,45 4173012 4173412 10 - 7 4173048 4173448 18 - 14 4173118 4173518 0,5 - 0,7 4173000 4173400 7 - 4,5 4173049 4173449 14 - 10 4173119 4173519 0,7 - 1 4173001 4173401 4,5 - 3 4173050 4173450 10 - 7 4173120 4173520 1,25 - 2 4173002 4173402 3 - 2,5 4179408 4179409 7 - 4,5 4173121 4173521 2 - 3,5 4173003 4173403 4,5 - 3 4173122 4173522 3,5 - 5 4173004 4173404 5 - 7 4173005 4173405 7 - 9 4173006 4173406 Для измерения среднего диаметра резьбы Набор включает призматическую и коническую вставки. Длина хвостовика 15,5 мм Трапецеидальные резьбы Шаг Призматическая Коническая вставка вставка мм № заказа № заказа 1 4173250 4173650 1,5 4173251 4173651 2 4173252 4173652 3 4173253 4173653 4 4173254 4173654 5 4173255 4173655 6 4173256 4173656 7 4173257 4173657 8 4173258 4173658 9 4173259 4173659 10 4173260 4173660 12 4173261 4173661 14 4173262 4173662 16 4173263 4173663 18 4173264 4173664 20 4173265 4173665 Для измерения наружного диаметра резьбы Пара плоских вставок 40 Za с плоской измерительной поверхностью Изготовлены из закаленной стали № заказа 4173210 Оснащены твердым сплавом № заказа 4511190 15,5
