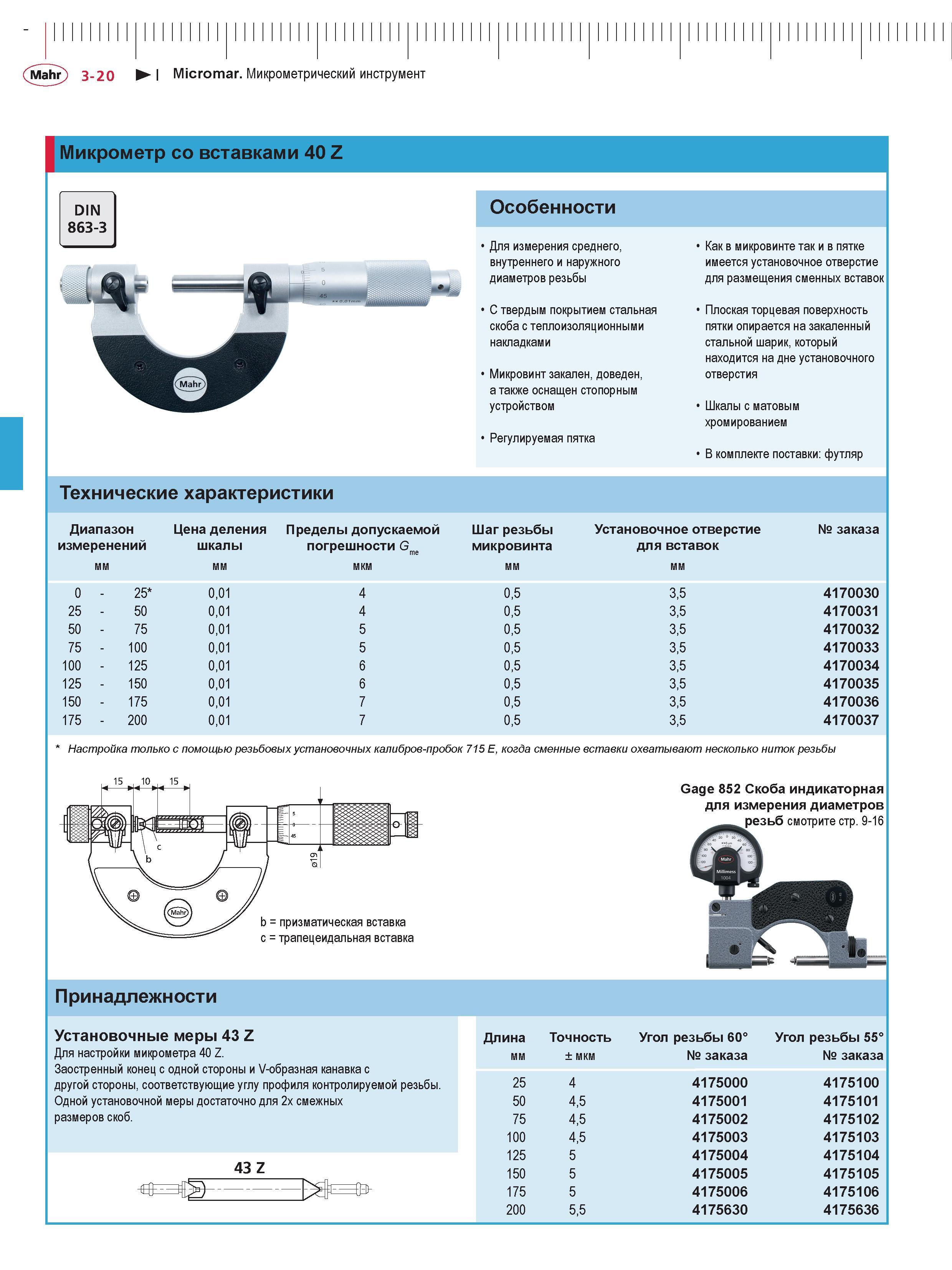

Mahr 3-20 I Micromar. Микрометрический инструмент Микрометр со вставками 40 Z Особенности Для измерения среднего, Как в микровинте так и в пятке внутреннего и наружного имеется установочное отверстие диаметров резьбы для размещения сменных вставок C твердым покрытием стальная Плоская торцевая поверхность скоба с теплоизоляционными пятки опирается на закаленный накладками стальной шарик, который находится на дне установочного Микровинт закален, доведен, отверстия а также оснащен стопорным устройством Шкалы с матовым хромированием Регулируемая пятка В комплекте поставки: футляр Технические характеристики Диапазон Цена деления Пределы допускаемой Шаг резьбы Установочное отверстие № заказа измеренений шкалы погрешности G me микровинта для вставок мм мкм мм 0 - * 5 2 0,01 4 0,5 3,5 4170030 25 - 50 0,01 4 0,5 3,5 4170031 50 - 75 0,01 5 0,5 3,5 4170032 75 - 100 0,01 5 0,5 3,5 4170033 100 - 125 0,01 6 0,5 3,5 4170034 125 - 150 0,01 6 0,5 3,5 4170035 150 - 175 0,01 7 0,5 3,5 4170036 175 - 200 0,01 7 0,5 3,5 4170037 * Настройка только с помощью резьбовых установочных калибров-пробок 715 E, когда сменные вставки охватывают несколько ниток резьбы Gage 852 Скоба индикаторная для измерения диаметров резьб смотрите стр. 9-16 = призматическая вставка c = трапецеидальная вставка Принадлежности Установочные меры 43 Z Для настройки микрометра 40 Z. Заостренный конец с одной стороны и V-образная канавка с другой стороны, соответствующие углу профиля контролируемой резьбы. Одной установочной меры достаточно для 2х смежных размеров скоб. 43 Z Длина Точность Угол резьбы 60° Угол резьбы 55° мм ± мкм № заказа № заказа 25 4 4175000 4175100 50 4,5 4175001 4175101 75 4,5 4175002 4175102 100 4,5 4175003 4175103 125 5 4175004 4175104 150 5 4175005 4175105 175 5 4175006 4175106 200 5,5 4175630 4175636
