91 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.3-17

Каталог MAHR 2016 Инструмент измерительный Стр. 3-17 0091 Lab2u

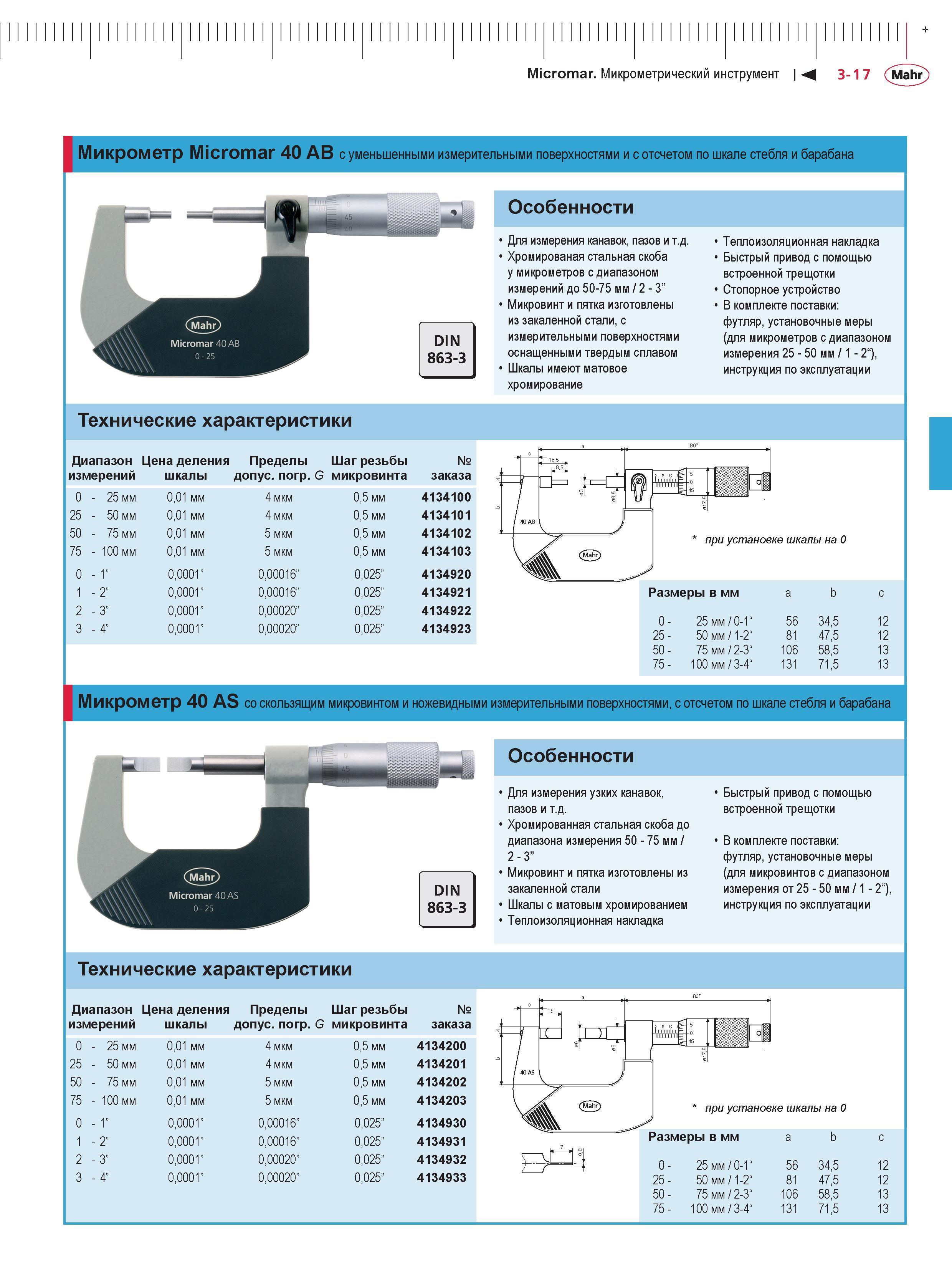

Micromar. Микрометрический инструмент М 3-17 Mahr I Микрометр Micromar 40 AB с уменьшенными измерительными поверхностями и с отсчетом по шкале стебля и барабана Особенности Для измерения канавок, пазов и т.д. Хромированая стальная скоба у микрометров с диапазоном измерений до 50-75 мм / 2 - 3” Микровинт и пятка изготовлены из закаленной стали, с измерительными поверхностями оснащенными твердым сплавом Шкалы имеют матовое хромирование Теплоизоляционная накладка Быстрый привод с помощью встроенной трещотки Стопорное устройство В комплекте поставки: футляр, установочные меры (для микрометров с диапазоном измерения 25 - 50 мм / 1 - 2“), инструкция по эксплуатации Технические характеристики Диапазон Цена деления Пределы Шаг резьбы № измерений шкалы допус. погр. G микровинта заказа 0 - 25 мм 0,01 мм 4 мкм 0,5 мм 4134100 25 - 50 мм 0,01 мм 4 мкм 0,5 мм 4134101 50 - 75 мм 0,01 мм 5 мкм 0,5 мм 4134102 75 - 100 мм 0,01 мм 5 мкм 0,5 мм 4134103 0 - 1” 0,0001” 0,00016” 0,025” 4134920 1 - 2” 0,0001” 0,00016” 0,025” 4134921 3” 2 0,0001” 0,00020” 0,025” 4134922 3 - 4” 0,0001” 0,00020” 0,025” 4134923 при установке шкалы на 0 Размеры в мм a b c 0 - 25 мм / 0-1“ 56 34,5 12 25 - 50 мм / 1-2“ 81 47,5 12 50 - 75 мм / 2-3“ 106 58,5 13 75 - 100 мм / 3-4“ 131 71,5 13 I Микрометр 40 AS со скользящим микровинтом и ножевидными измерительными поверхностями, с отсчетом по шкале стебля и барабана Особенности 1 (jj/iahr) Micromar 40 AS Для измерения узких канавок, пазов и т.д. Хромированная стальная скоба до диапазона измерения 50 - 75 мм / 2 - 3” Микровинт и пятка изготовлены из закаленной стали Шкалы с матовым хромированием Теплоизоляционная накладка Быстрый привод с помощью встроенной трещотки В комплекте поставки: футляр, установочные меры (для микровинтов с диапазоном измерения от 25 - 50 мм / 1 - 2“), инструкция по эксплуатации Технические характеристики Диапазон Цена деления Пределы Шаг резьбы № измерений шкалы допус. погр. G микровинта заказа 0 - 25 мм 0,01 мм 4 мкм 0,5 мм 4134200 25 - 50 мм 0,01 мм 4 мкм 0,5 мм 4134201 50 - 75 мм 0,01 мм 5 мкм 0,5 мм 4134202 75 - 100 мм 0,01 мм 5 мкм 0,5 мм 4134203 0 - 1” 0,0001” 0,00016” 0,025” 4134930 1 - 2” 0,0001” 0,00016” 0,025” 4134931 3” 2 0,0001” 0,00020” 0,025” 4134932 3 - 4” 0,0001” 0,00020” 0,025” 4134933 * при установке шкалы на 0 Размеры в мм 0 - 25 мм / 0-1“ 25 - 50 мм / 1-2“ 50 - 75 мм / 2-3“ 75 - 100 мм / 3-4“ a b c 56 34,5 12 81 47,5 12 106 58,5 13 131 71,5 13
