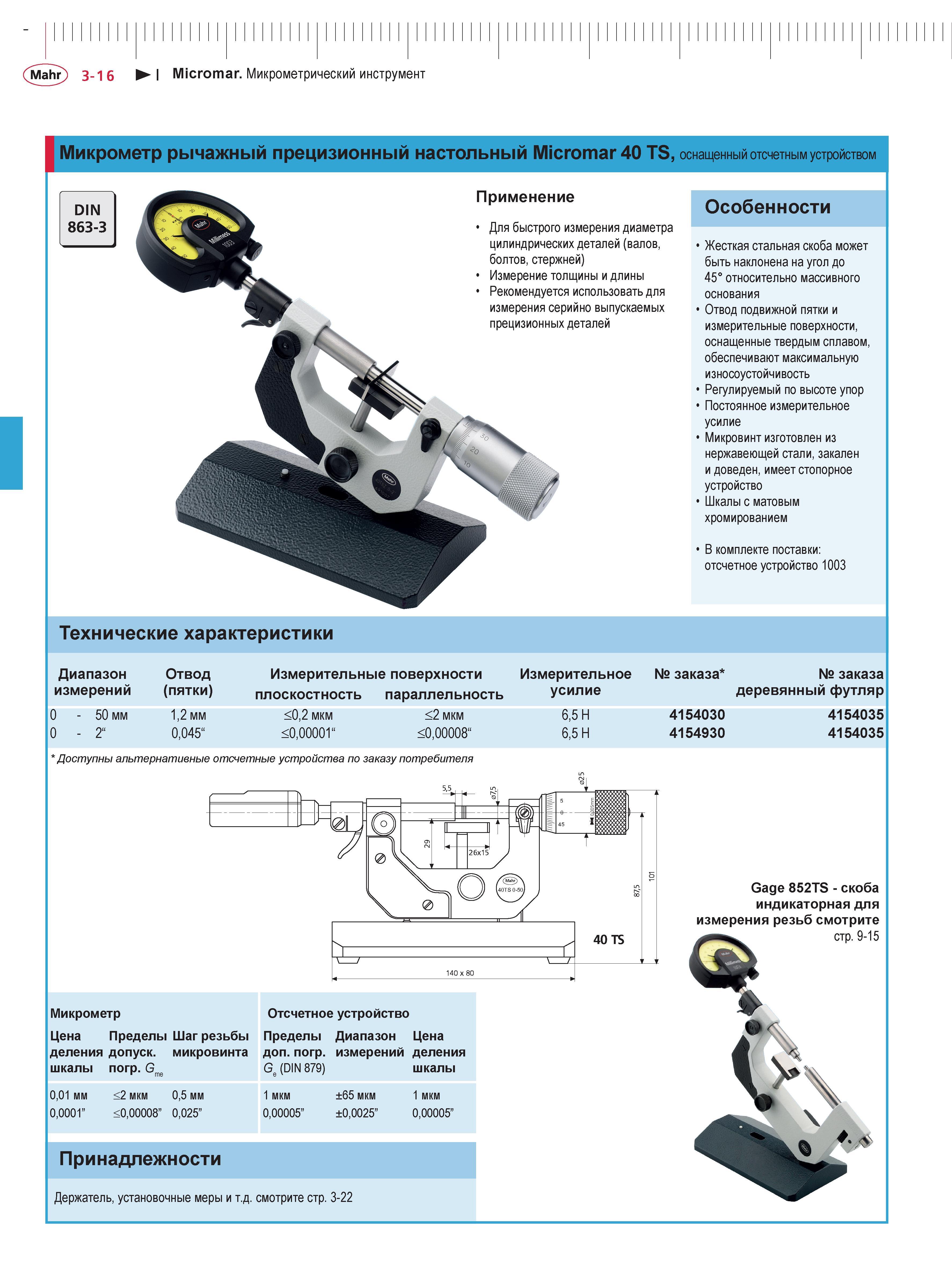

Mahr 3-16 I Micromar. Микрометрический инструмент Микрометр рычажный прецизионный настольный Micromar 40 TS, оснащенный отсчетным устройством Применение Для быстрого измерения диаметра цилиндрических деталей (валов, болтов, стержней) Измерение толщины и длины Рекомендуется использовать для измерения серийно выпускаемых прецизионных деталей Особенности Жесткая стальная скоба может быть наклонена на угол до 45° относительно массивного основания Отвод подвижной пятки и измерительные поверхности, оснащенные твердым сплавом, обеспечивают максимальную износоустойчивость Регулируемый по высоте упор Постоянное измерительное усилие Микровинт изготовлен из нержавеющей стали, закален и доведен, имеет стопорное устройство Шкалы с матовым хромированием В комплекте поставки: отсчетное устройство 1003 Технические характеристики Диапазон измерений 0 - 50 мм 0 - 2“ Отвод (пятки) 1,2 мм 0,045“ Измерительные поверхности плоскостность параллельность <0,2 мкм <2 мкм <0,00001“ <0,00008“ Измерительное № заказа* № заказа усилие деревянный футляр 6.5 Н 4154030 4154035 6.5 Н 4154930 4154035 * Доступны альтернативные отсчетные устройства по заказу потребителя Gage 852TS - екоба индикаторная для измерения резьб смотрите стр. 9-15 Микрометр Отсчетное устройство Цена Пределы Шаг резьбы Пределы Диапазон Цена деления допуск. микровинта доп. погр. измерений деления шкалы поГр. Gme Ge (DIN 879) шкалы 0,01 мм <2 мкм 0,5 мм 1 мкм ±65 мкм 1 мкм 0,0001” <0,00008” 0,025” 0,00005” ±0,0025” 0,00005” Принадлежности Держатель, установочные меры и т.д. смотрите стр. 3-22
