89 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.3-15

Каталог MAHR 2016 Инструмент измерительный Стр. 3-15 0089 Lab2u

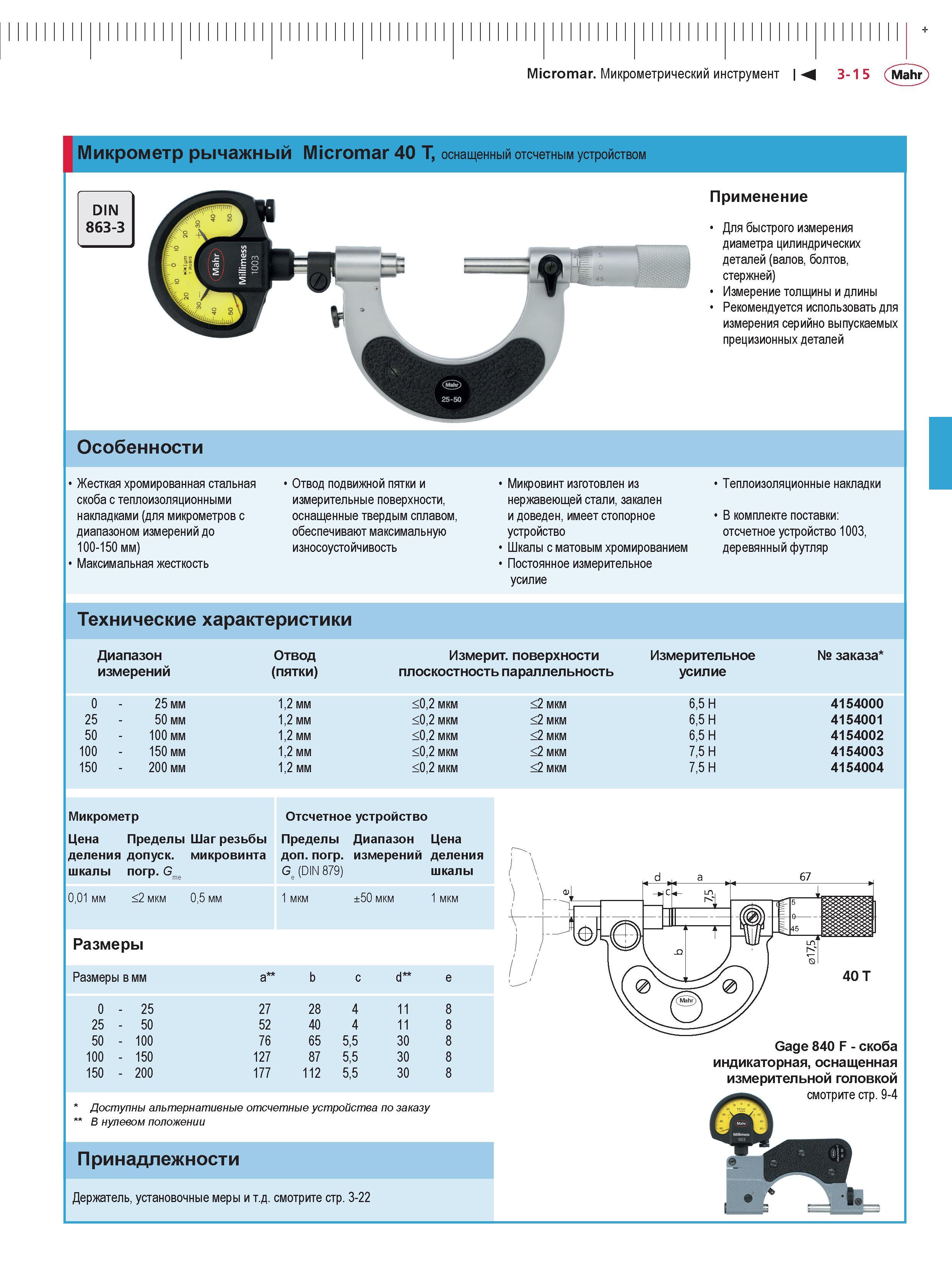

Micromar. Микрометрический инструмент 3-15 Mahr Микрометр рычажный Micromar 40 T, оснащенный отсчетным устройством Применение Для быстрого измерения диаметра цилиндрических деталей (валов, болтов, стержней) Измерение толщины и длины Рекомендуется использовать для измерения серийно выпускаемых прецизионных деталей Особенности Жесткая хромированная стальная скоба с теплоизоляционными накладками (для микрометров с диапазоном измерений до 100-150 мм) Максимальная жесткость Отвод подвижной пятки и измерительные поверхности, оснащенные твердым сплавом, обеспечивают максимальную износоустойчивость Микровинт изготовлен из нержавеющей стали, закален и доведен, имеет стопорное устройство Шкалы с матовым хромированием Постоянное измерительное усилие Теплоизоляционные накладки В комплекте поставки: отсчетное устройство 1003, деревянный футляр Технические характеристики Диапазон Отвод Измерит. поверхности Измерительное № заказа* измерений (пятки) плоскостность параллельность усилие 0 - 25 мм 1,2 мм <0,2 мкм <2 мкм 6,5 Н 4154000 25 - 50 мм 1,2 мм <0,2 мкм <2 мкм 6,5 Н 4154001 50 - 100 мм 1,2 мм <0,2 мкм <2 мкм 6,5 Н 4154002 м м 0 5 0 0 1,2 мм <0,2 мкм <2 мкм 7,5 Н 4154003 м м 0 0 2 0 5 1,2 мм <0,2 мкм <2 мкм 7,5 Н 4154004 Микрометр Цена Пределы Шаг резьбы деления допуск. микровинта шкалы погр. G me Отсчетное устройство Пределы Диапазон Цена доп. погр. измерений деления G (DIN 879) шкалы 0,01 мм <2 мкм 0,5 мм 1 мкм ±50 мкм 1 мкм Размеры Размеры в мм a** b с d** e 0 - 25 27 28 4 11 8 25 - 50 52 40 4 11 8 50 - 100 6 7 65 5,5 30 8 100 - 150 127 87 5,5 30 8 0 0 2 0 5 177 112 5,5 30 8 Доступны альтернативные отсчетные устройства по заказу В нулевом положении Gage 840 F - екоба индикаторная, оснащенная измерительной головкой смотрите стр. 9-4 Принадлежности Держатель, установочные меры и т.д. смотрите стр. 3-22
