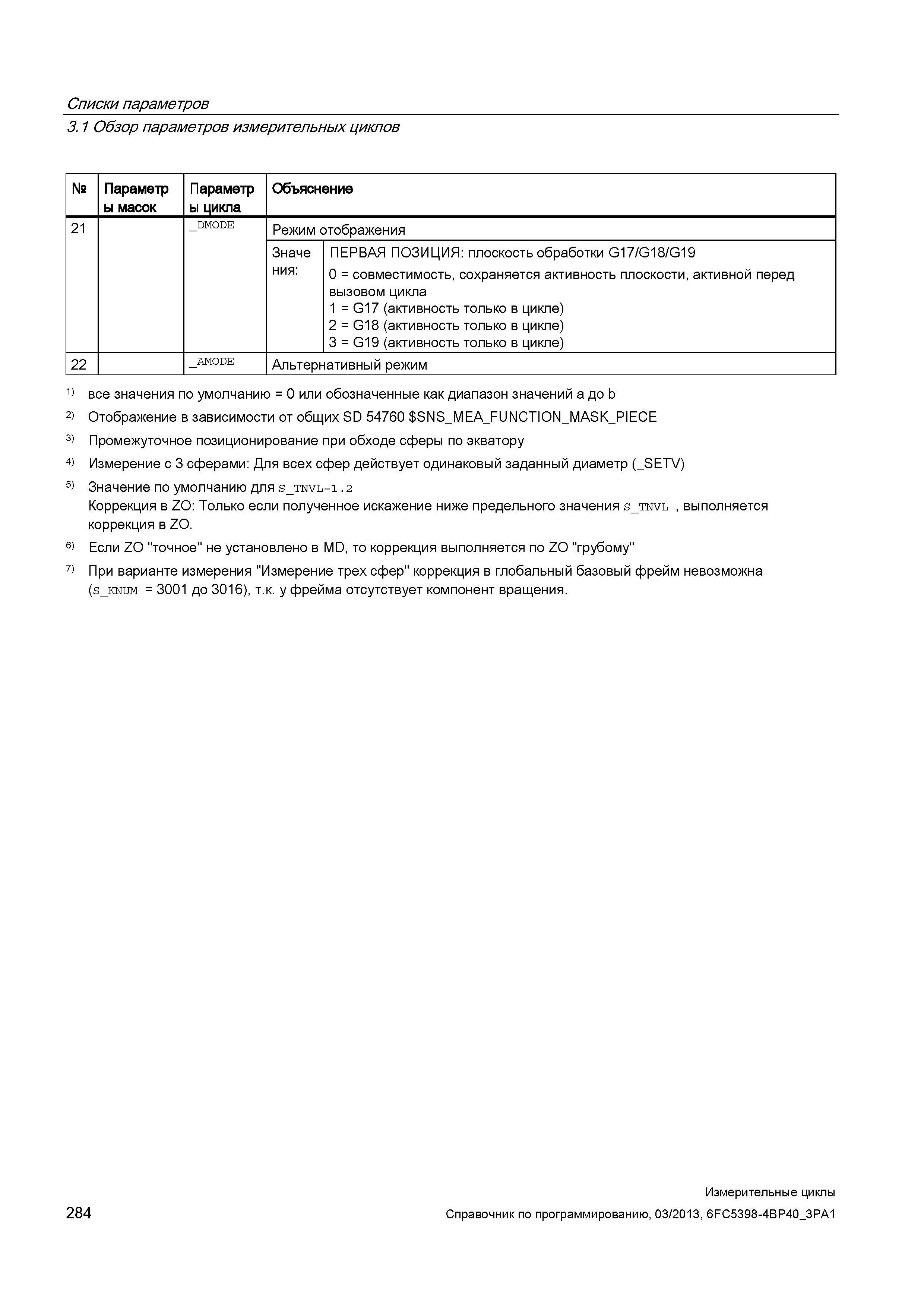

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметр ы масок Параметр ы цикла Объяснение 21 _DMODE Режим отображения Значе ния: ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, сохраняется активность плоскости, активной перед вызовом цикла 1 = G17 (активность только в цикле) 2 = G18 (активность только в цикле) 3 = G19 (активность только в цикле) 22 _AMODE Альтернативный режим 1) все значения по умолчанию = 0 или обозначенные как диапазон значений а до b 2) Отображение в зависимости от общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE 3) Промежуточное позиционирование при обходе сферы по экватору 4) Измерение с 3 сферами: Для всех сфер действует одинаковый заданный диаметр (_SETV) 5) Значение по умолчанию для s_tnvl=1.2 Коррекция в ZO: Только если полученное искажение ниже предельного значения s_tnvl , выполняется коррекция в ZO. 6) Если ZO "точное" не установлено в MD, то коррекция выполняется по ZO "грубому" 7) При варианте измерения "Измерение трех сфер" коррекция в глобальный базовый фрейм невозможна (s_knum = 3001 до 3016), т.к. у фрейма отсутствует компонент вращения. 284 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
