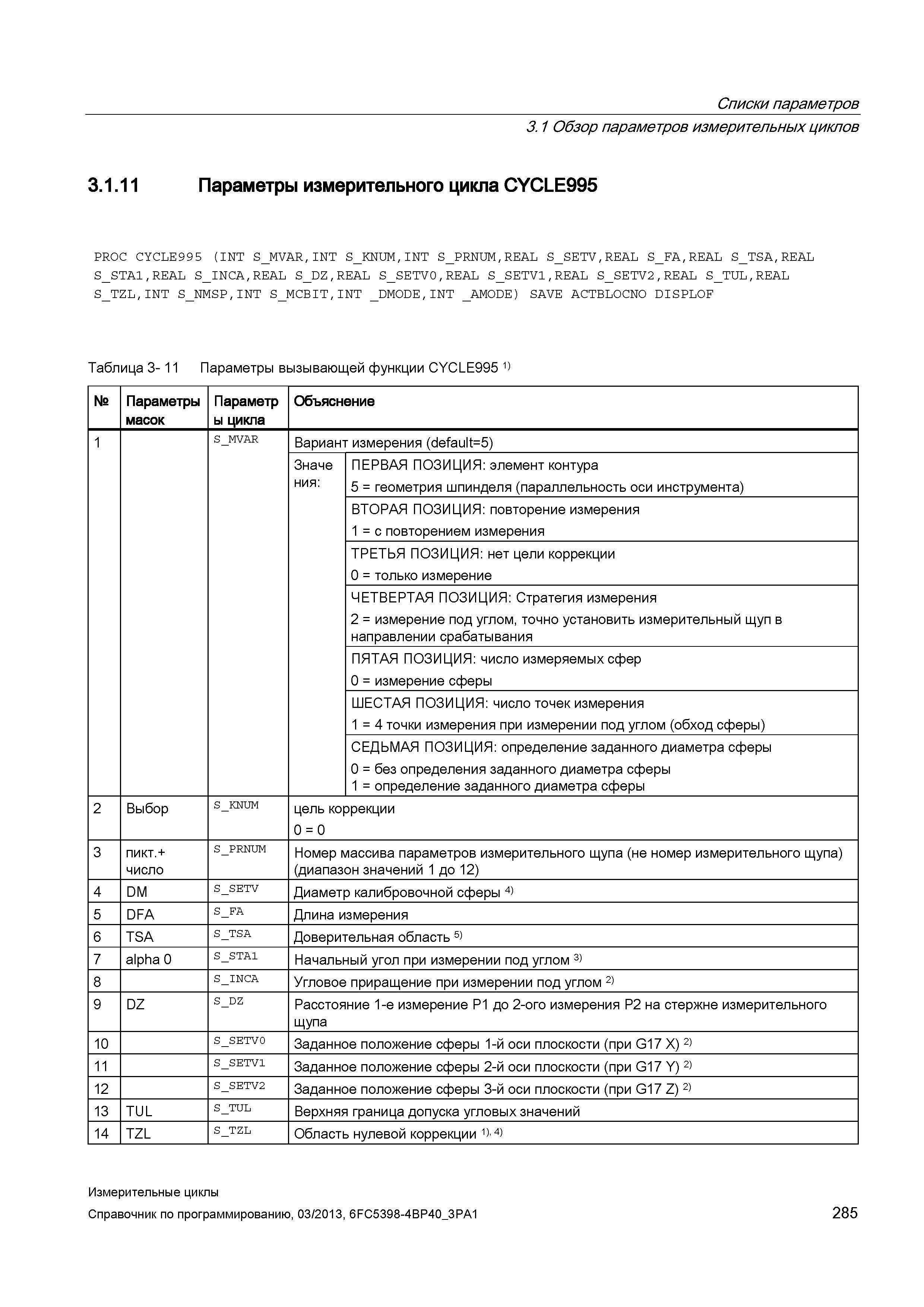

Списки параметров 3.1 Обзор параметров измерительных циклов 3.1.11 Параметры измерительного цикла CYCLE995 PROC CYCLE995 (INT S_MVAR,INT S_KNUM,INT S_PRNUM,REAL S_SETV,REAL S_FA,REAL S_TSA,REAL S_STA1,REAL S_INCA,REAL S_DZ,REAL S_SETV0,REAL S_SETV1,REAL S_SETV2,REAL S_TUL,REAL S_TZL,INT S_NMSP,INT S_MCBIT,INT _DMODE,INT _AMODE) SAVE ACTBLOCNO DISPLOF Таблица 3- 11 Параметры вызывающей функции CYCLE995 1) № Параметры масок Параметр ы цикла Объяснение 1 S_MVAR Вариант измерения (default=5) Значе ния: ПЕРВАЯ ПОЗИЦИЯ: элемент контура 5 = геометрия шпинделя (параллельность оси инструмента) ВТОРАЯ ПОЗИЦИЯ: повторение измерения 1 = с повторением измерения ТРЕТЬЯ ПОЗИЦИЯ: нет цели коррекции 0 = только измерение ЧЕТВЕРТАЯ ПОЗИЦИЯ: Стратегия измерения 2 = измерение под углом, точно установить измерительный щуп в направлении срабатывания ПЯТАЯ ПОЗИЦИЯ: число измеряемых сфер 0 = измерение сферы ШЕСТАЯ ПОЗИЦИЯ: число точек измерения 1 = 4 точки измерения при измерении под углом (обход сферы) СЕДЬМАЯ ПОЗИЦИЯ: определение заданного диаметра сферы 0 = без определения заданного диаметра сферы 1 = определение заданного диаметра сферы 2 Выбор S_KNUM цель коррекции 0 = 0 3 пикт.+ число S_PRNUM Номер массива параметров измерительного щупа (не номер измерительного щупа) (диапазон значений 1 до 12) 4 DM S_SETV Диаметр калибровочной сферы 4) 5 DFA S_FA Длина измерения 6 TSA S_TSA Доверительная область 5) 7 alpha 0 S_STA1 Начальный угол при измерении под углом 3) 8 S_INCA Угловое приращение при измерении под углом 2) 9 DZ S_DZ Расстояние 1-е измерение P1 до 2-ого измерения P2 на стержне измерительного щупа 10 S_SETV0 Заданное положение сферы 1-й оси плоскости (при G17 X) 2) 11 S_SETV1 Заданное положение сферы 2-й оси плоскости (при G17 Y) 2) 12 S_SETV2 Заданное положение сферы 3-й оси плоскости (при G17 Z) 2) 13 TUL S_TUL Верхняя граница допуска угловых значений 14 TZL S_TZL Область нулевой коррекции 1), 4) Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 285
