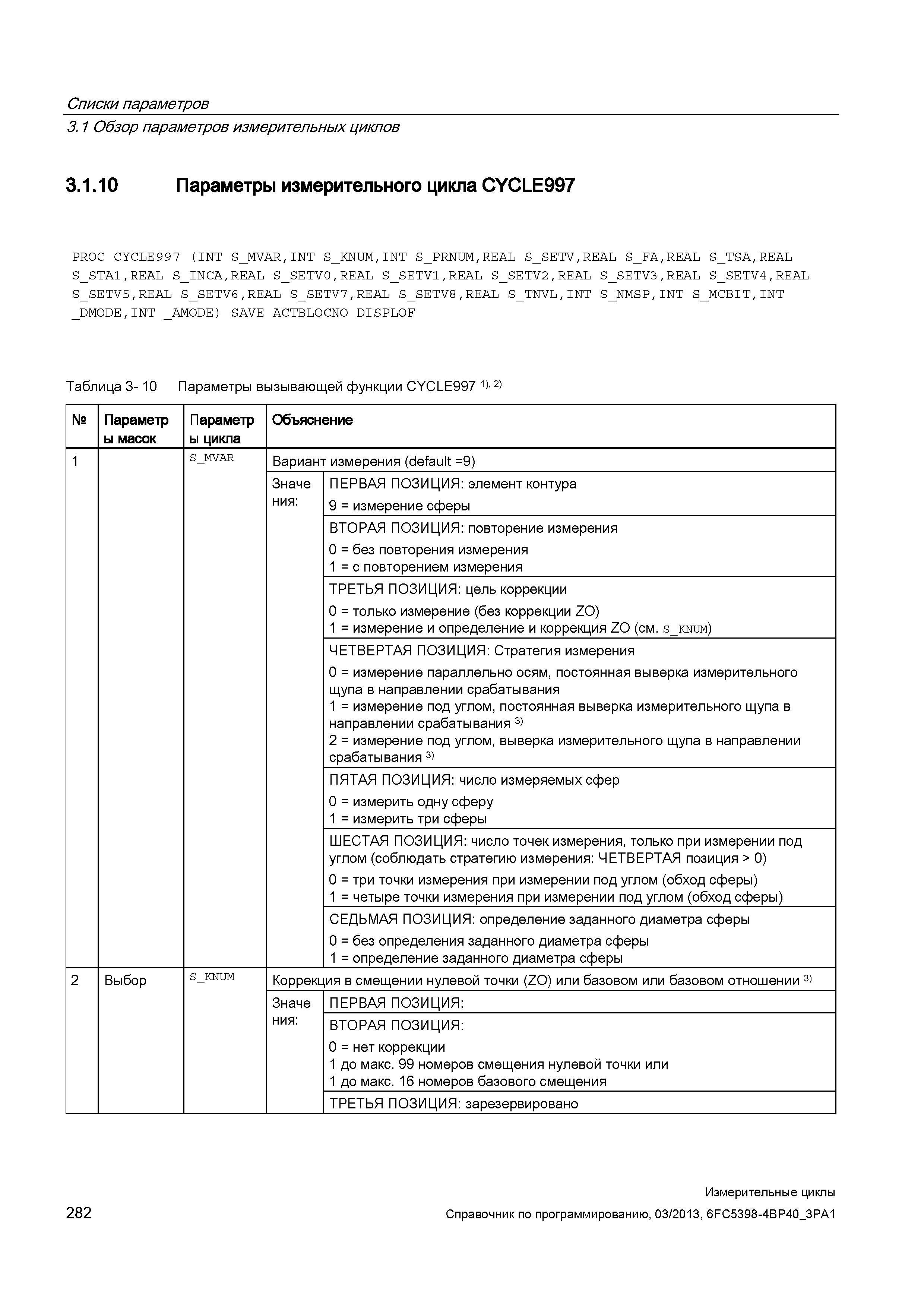

Списки параметров 3.1 Обзор параметров измерительных циклов 3.1.10 Параметры измерительного цикла CYCLE997 PROC CYCLE997 (INT S_MVAR,INT S_KNUM,INT S_PRNUM,REAL S_SETV,REAL S_FA,REAL S_TSA,REAL S_STA1,REAL S_INCA,REAL S_SETV0,REAL S_SETV1,REAL S_SETV2,REAL S_SETV3,REAL S_SETV4,REAL S_SETV5,REAL S_SETV6,REAL S_SETV7,REAL S_SETV8,REAL S_TNVL,INT S_NMSP,INT S_MCBIT,INT _DMODE,INT _AMODE) SAVE ACTBLOCNO DISPLOF Таблица 3- 10 Параметры вызывающей функции CYCLE997 1) 2) № Параметр ы масок Параметр ы цикла Объяснение 1 S_MVAR Вариант измерения (default =9) Значе ния: ПЕРВАЯ ПОЗИЦИЯ: элемент контура 9 = измерение сферы ВТОРАЯ ПОЗИЦИЯ: повторение измерения 0 = без повторения измерения 1 = с повторением измерения ТРЕТЬЯ ПОЗИЦИЯ: цель коррекции 0 = только измерение (без коррекции ZO) 1 = измерение и определение и коррекция ZO (см. s_knum) ЧЕТВЕРТАЯ ПОЗИЦИЯ: Стратегия измерения 0 = измерение параллельно осям, постоянная выверка измерительного щупа в направлении срабатывания 1 = измерение под углом, постоянная выверка измерительного щупа в направлении срабатывания 3) 2 = измерение под углом, выверка измерительного щупа в направлении срабатывания 3) ПЯТАЯ ПОЗИЦИЯ: число измеряемых сфер 0 = измерить одну сферу 1 = измерить три сферы ШЕСТАЯ ПОЗИЦИЯ: число точек измерения, только при измерении под углом (соблюдать стратегию измерения: ЧЕТВЕРТАЯ позиция > 0) 0 = три точки измерения при измерении под углом (обход сферы) 1 = четыре точки измерения при измерении под углом (обход сферы) СЕДЬМАЯ ПОЗИЦИЯ: определение заданного диаметра сферы 0 = без определения заданного диаметра сферы 1 = определение заданного диаметра сферы 2 Выбор S_KNUM Коррекция в смещении нулевой точки (ZO) или базовом или базовом отношении 3) Значе ния: ПЕРВАЯ ПОЗИЦИЯ: ВТОРАЯ ПОЗИЦИЯ: 0 = нет коррекции 1 до макс. 99 номеров смещения нулевой точки или 1 до макс. 16 номеров базового смещения ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано 282 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
