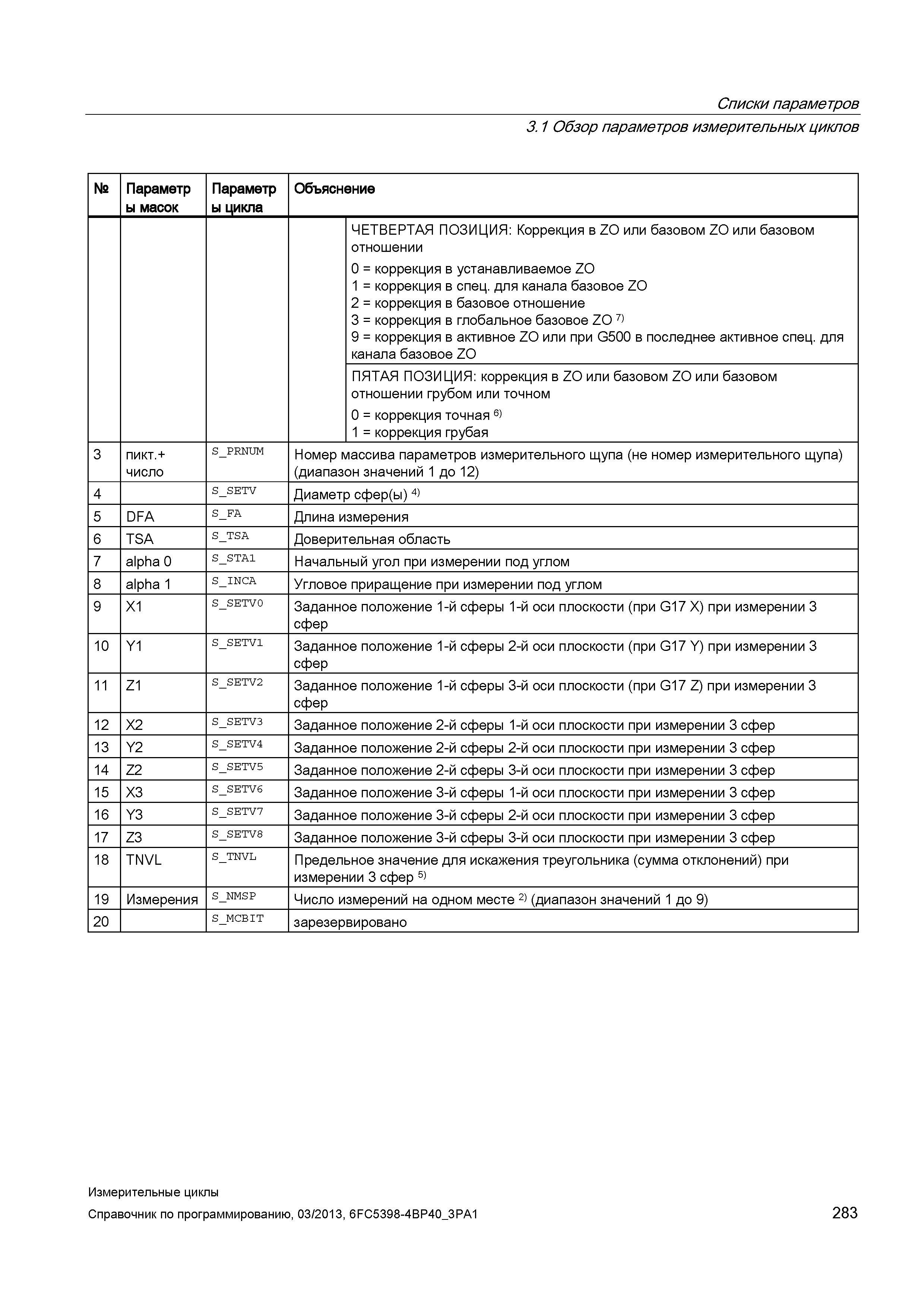

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметр ы масок Параметр ы цикла Объяснение ЧЕТВЕРТАЯ ПОЗИЦИЯ: Коррекция в ZO или базовом ZO или базовом отношении 0 = коррекция в устанавливаемое ZO 1 = коррекция в спец. для канала базовое ZO 2 = коррекция в базовое отношение 3 = коррекция в глобальное базовое ZO 7) 9 = коррекция в активное ZO или при G500 в последнее активное спец. для канала базовое ZO ПЯТАЯ ПОЗИЦИЯ: коррекция в ZO или базовом ZO или базовом отношении грубом или точном 0 = коррекция точная 6) 1 = коррекция грубая 3 пикт.+ число S_PRNUM Номер массива параметров измерительного щупа (не номер измерительного щупа) (диапазон значений 1 до 12) 4 S_SETV Диаметр сфер(ы) 4) 5 DFA S_FA Длина измерения 6 TSA S_TSA Доверительная область 7 alpha 0 S_STA1 Начальный угол при измерении под углом 8 alpha 1 S_INCA Угловое приращение при измерении под углом 9 X1 S_SETV0 Заданное положение 1-й сферы 1-й оси плоскости (при G17 X) при измерении 3 сфер 10 Y1 S_SETV1 Заданное положение 1-й сферы 2-й оси плоскости (при G17 Y) при измерении 3 сфер 11 Z1 S_SETV2 Заданное положение 1-й сферы 3-й оси плоскости (при G17 Z) при измерении 3 сфер 12 X2 S_SETV3 Заданное положение 2-й сферы 1-й оси плоскости при измерении 3 сфер 13 Y2 S_SETV4 Заданное положение 2-й сферы 2-й оси плоскости при измерении 3 сфер 14 Z2 S_SETV5 Заданное положение 2-й сферы 3-й оси плоскости при измерении 3 сфер 15 X3 S_SETV6 Заданное положение 3-й сферы 1-й оси плоскости при измерении 3 сфер 16 Y3 S_SETV7 Заданное положение 3-й сферы 2-й оси плоскости при измерении 3 сфер 17 Z3 S_SETV8 Заданное положение 3-й сферы 3-й оси плоскости при измерении 3 сфер 18 TNVL S_TNVL Предельное значение для искажения треугольника (сумма отклонений) при измерении 3 сфер 5) 19 Измерения S_NMSP Число измерений на одном месте 2) (диапазон значений 1 до 9) 20 S_MCBIT зарезервировано Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 283
