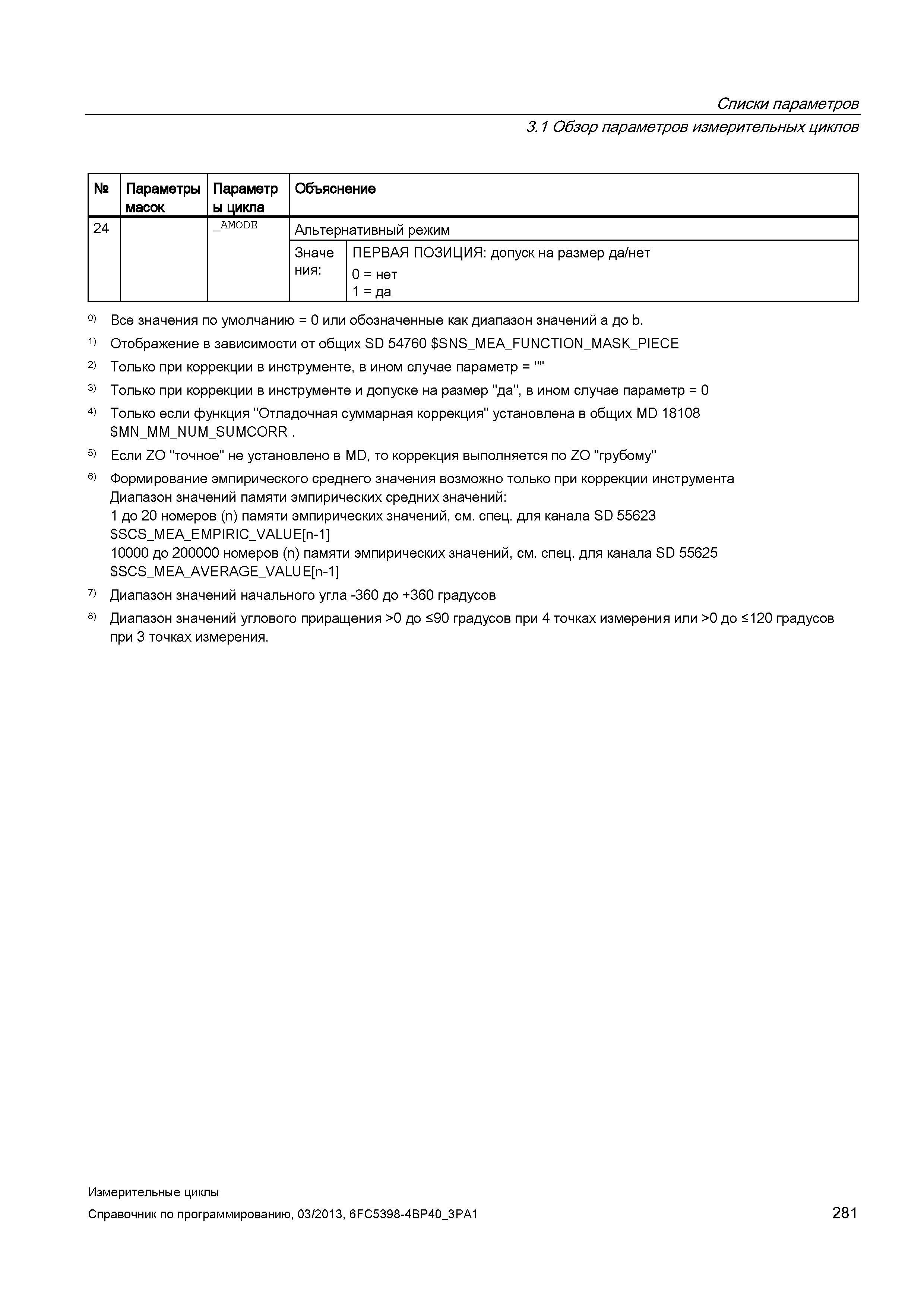

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметры масок Параметр ы цикла Объяснение 24 _AMODE Альтернативный режим Значе ния: ПЕРВАЯ ПОЗИЦИЯ: допуск на размер да/нет 0 = нет 1 = да 0) Все значения по умолчанию = 0 или обозначенные как диапазон значений а до b. 1) Отображение в зависимости от общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE 2) Только при коррекции в инструменте, в ином случае параметр = 3) Только при коррекции в инструменте и допуске на размер "да", в ином случае параметр = 0 4) Только если функция "Отладочная суммарная коррекция" установлена в общих MD 18108 MN_MM_NUM_SUMCORR 5) Если ZO "точное" не установлено в MD, то коррекция выполняется по ZO "грубому" 6) Формирование эмпирического среднего значения возможно только при коррекции инструмента Диапазон значений памяти эмпирических средних значений: 1 до 20 номеров (n) памяти эмпирических значений, см. спец. для канала SD 55623 SCS_MEA_E MPIRIC_VALUE n-1 10000 до 200000 номеров (n) памяти эмпирических значений, см. спец. для канала SD 55625 SCS_MEA_AVERAGE_VALUE n-1 7) Диапазон значений начального угла -360 до +360 градусов 8) Диапазон значений углового приращения >0 до <90 градусов при 4 точках измерения или >0 до <120 градусов при 3 точках измерения. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 281
