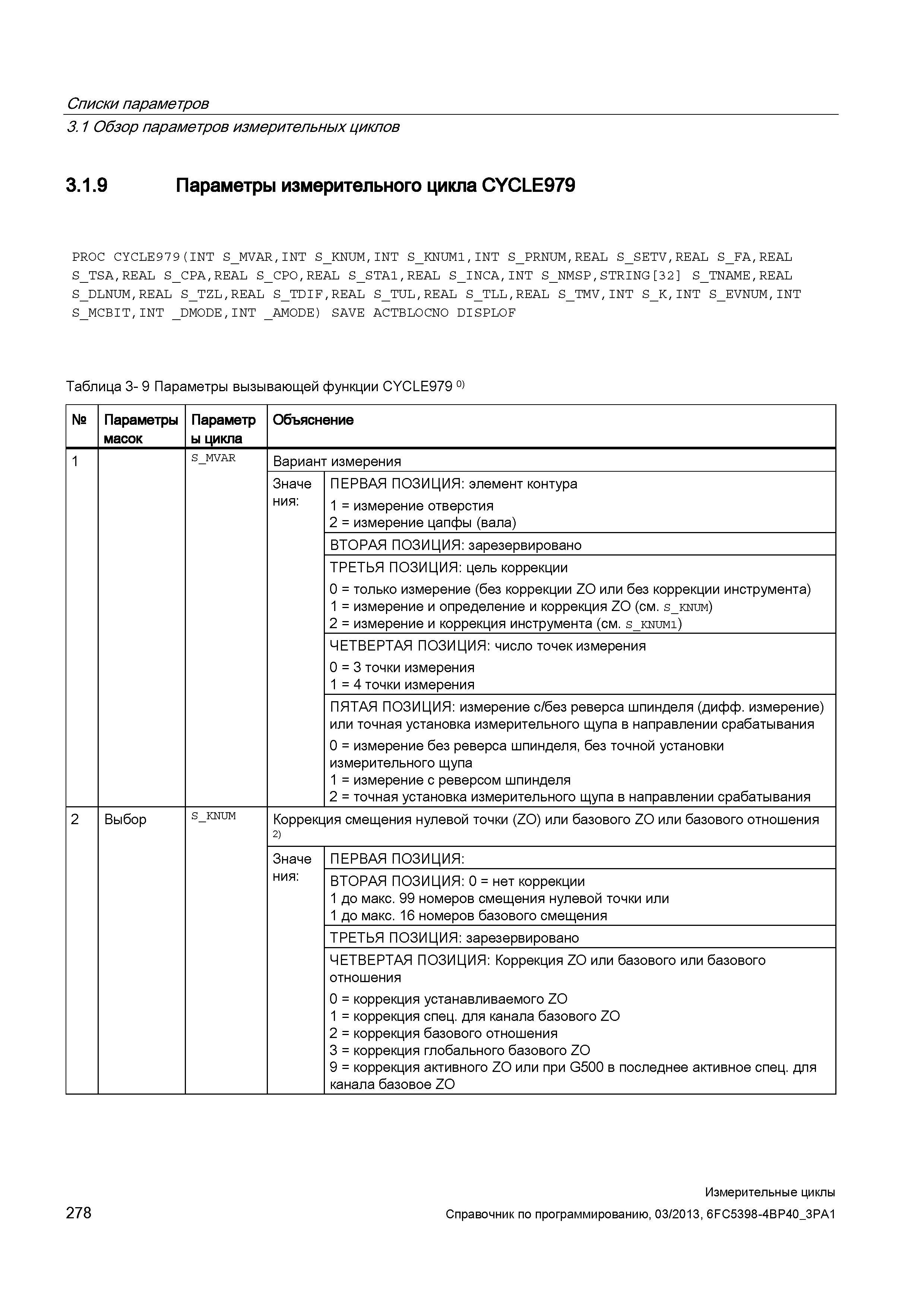

278 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.278

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 278 0278 Lab2u

Списки параметров 3.1 Обзор параметров измерительных циклов 3.1.9 Параметры измерительного цикла CYCLE979 PROC CYCLE979(INT S_MVAR,INT S_KNUM,INT S_KNUM1,INT S_PRNUM,REAL S_SETV,REAL S_FA,REAL S_TSA,REAL S_CPA,REAL S_CPO,REAL S_STA1,REAL S_INCA,INT S_NMSP,STRING 32 S_TNAME,REAL S_DLNUM,REAL S_TZL,REAL S_TDIF,REAL S_TUL,REAL S_TLL,REAL S_TMV,INT S_K,INT S_EVNUM,INT S_MCBIT,INT _DMODE,INT _AMODE) SAVE ACTBLOCNO DISPLOF Таблица 3- 9 Параметры вызывающей функции CYCLE979 0) № Параметры масок Параметр ы цикла Объяснение 1 S_MVAR Вариант измерения Значе ния: ПЕРВАЯ ПОЗИЦИЯ: элемент контура 1 = измерение отверстия 2 = измерение цапфы (вала) ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: цель коррекции 0 = только измерение (без коррекции ZO или без коррекции инструмента) 1 = измерение и определение и коррекция ZO (см. s_knum) 2 = измерение и коррекция инструмента (см. s_knumi) ЧЕТВЕРТАЯ ПОЗИЦИЯ: число точек измерения 0 = 3 точки измерения 1 = 4 точки измерения ПЯТАЯ ПОЗИЦИЯ: измерение с/без реверса шпинделя (дифф. измерение) или точная установка измерительного щупа в направлении срабатывания 0 = измерение без реверса шпинделя, без точной установки измерительного щупа 1 = измерение с реверсом шпинделя 2 = точная установка измерительного щупа в направлении срабатывания 2 Выбор S_KNUM Коррекция смещения нулевой точки (ZO) или базового ZO или базового отношения 2) Значе ПЕРВАЯ ПОЗИЦИЯ: ния: ВТОРАЯ ПОЗИЦИЯ: 0 = нет коррекции 1 до макс. 99 номеров смещения нулевой точки или 1 до макс. 16 номеров базового смещения ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: Коррекция ZO или базового или базового отношения 0 = коррекция устанавливаемого ZO 1 = коррекция спец. для канала базового ZO 2 = коррекция базового отношения 3 = коррекция глобального базового ZO 9 = коррекция активного ZO или при G500 в последнее активное спец. для канала базовое ZO 278 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
