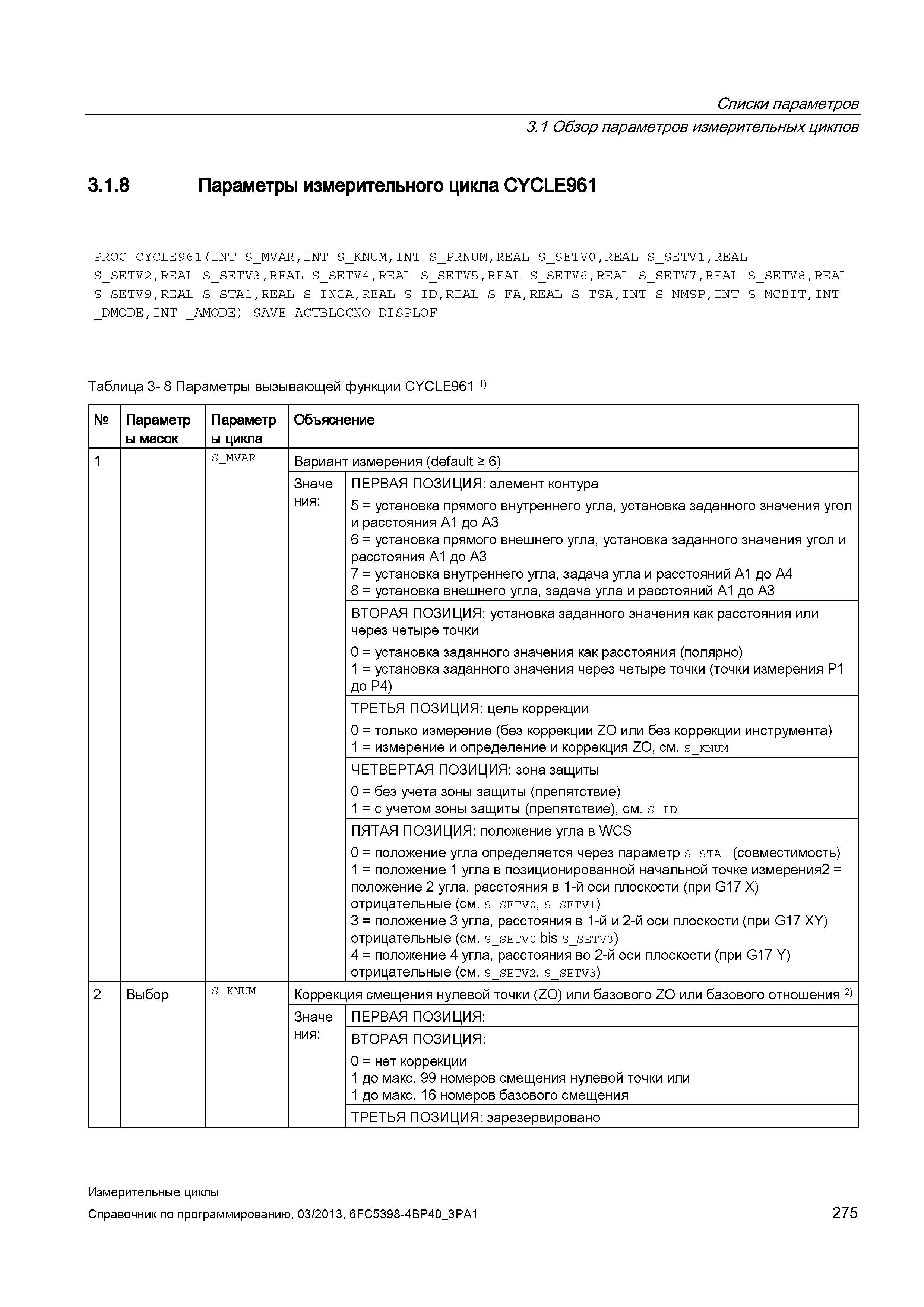

Списки параметров 3.1 Обзор параметров измерительных циклов 3.1.8 Параметры измерительного цикла CYCLE961 PROC CYCLE961(INT S_MVAR,INT S_KNUM,INT S_PRNUM,REAL S_SETV0,REAL S_SETV1,REAL S_SETV2,REAL S_SETV3,REAL S_SETV4,REAL S_SETV5,REAL S_SETV6,REAL S_SETV7,REAL S_SETV8,REAL S_SETV9,REAL S_STA1,REAL S_INCA,REAL S_ID,REAL S_FA,REAL S_TSA,INT S_NMSP,INT S_MCBIT,INT _DMODE,INT _AMODE) SAVE ACTBLOCNO DISPLOF Таблица 3- 8 Параметры вызывающей функции CYCLE961 1) № Параметр ы масок Параметр ы цикла Объяснение 1 S_MVAR Вариант измерения (default > 6) Значе ния: ПЕРВАЯ ПОЗИЦИЯ: элемент контура 5 = установка прямого внутреннего угла, установка заданного значения угол и расстояния A1 до A3 6 = установка прямого внешнего угла, установка заданного значения угол и расстояния A1 до A3 7 = установка внутреннего угла, задача угла и расстояний A1 до A4 8 = установка внешнего угла, задача угла и расстояний A1 до A3 ВТОРАЯ ПОЗИЦИЯ: установка заданного значения как расстояния или через четыре точки 0 = установка заданного значения как расстояния (полярно) 1 = установка заданного значения через четыре точки (точки измерения P1 до P4) ТРЕТЬЯ ПОЗИЦИЯ: цель коррекции 0 = только измерение (без коррекции ZO или без коррекции инструмента) 1 = измерение и определение и коррекция ZO, см. s_knum ЧЕТВЕРТАЯ ПОЗИЦИЯ: зона защиты 0 = без учета зоны защиты (препятствие) 1 = с учетом зоны защиты (препятствие), см. s_id ПЯТАЯ ПОЗИЦИЯ: положение угла в WCS 0 = положение угла определяется через параметр s_sta1 (совместимость) 1 = положение 1 угла в позиционированной начальной точке измерения2 = положение 2 угла, расстояния в 1-й оси плоскости (при G17 X) отрицательные (см. s_setv0, s_setvi) 3 = положение 3 угла, расстояния в 1-й и 2-й оси плоскости (при G17 XY) отрицательные (см. s_setv0 bis s_setv3) 4 = положение 4 угла, расстояния во 2-й оси плоскости (при G17 Y) отрицательные (см. s_setv2, s_setv3) 2 Выбор S_KNUM Коррекция смещения нулевой точки (ZO) или базового ZO или базового отношения 2) Значе ния: ПЕРВАЯ ПОЗИЦИЯ: ВТОРАЯ ПОЗИЦИЯ: 0 = нет коррекции 1 до макс. 99 номеров смещения нулевой точки или 1 до макс. 16 номеров базового смещения ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 275
