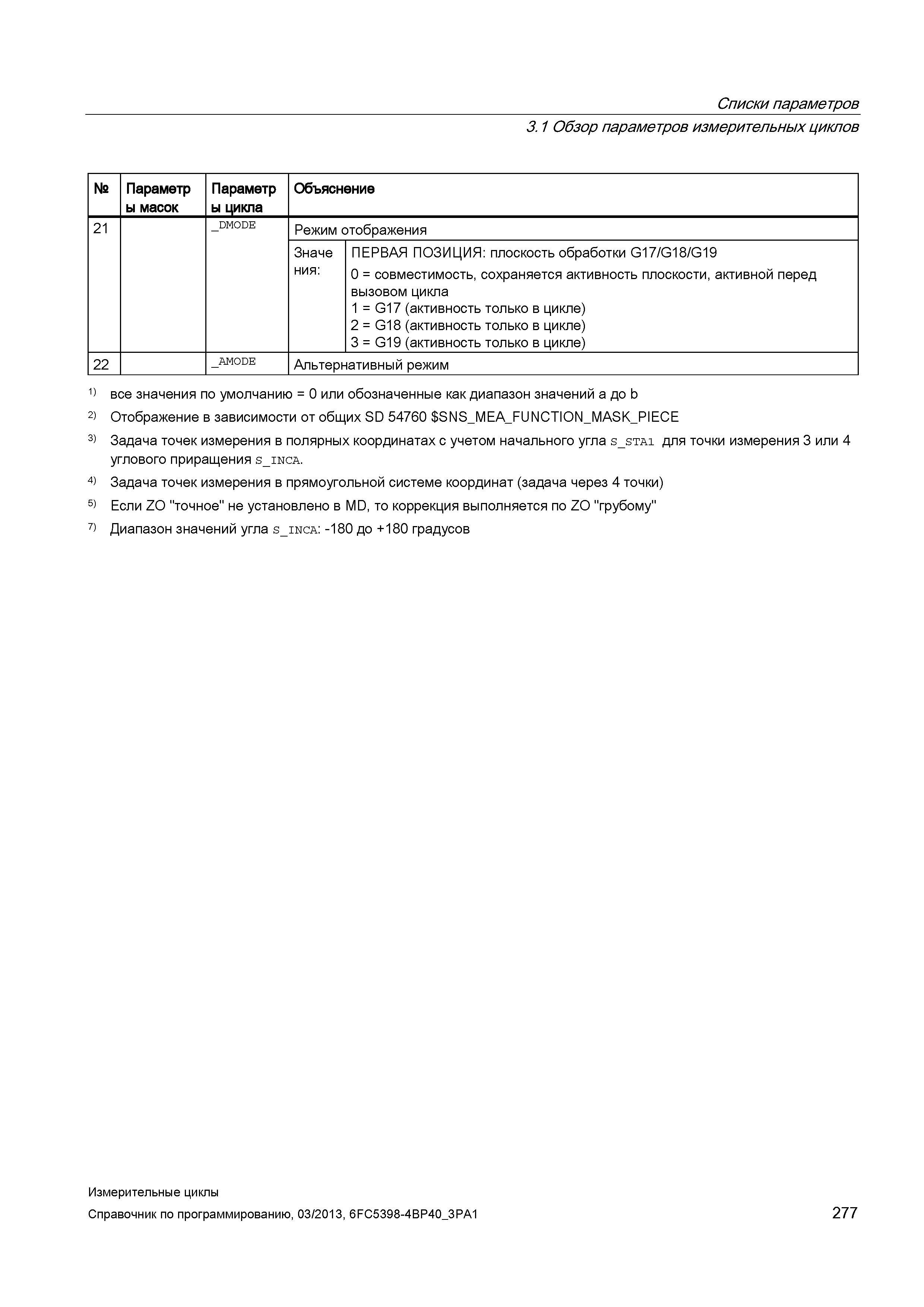

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметр ы масок Параметр ы цикла Объяснение 21 _DMODE Режим отображения Значе ния: ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, сохраняется активность плоскости, активной перед вызовом цикла 1 = G17 (активность только в цикле) 2 = G18 (активность только в цикле) 3 = G19 (активность только в цикле) 22 _AMODE Альтернативный режим 1) все значения по умолчанию = 0 или обозначенные как диапазон значений а до b 2) Отображение в зависимости от общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE 3) Задача точек измерения в полярных координатах с учетом начального угла s_sta1 для точки измерения 3 или 4 углового приращения s_inca. 4) Задача точек измерения в прямоугольной системе координат (задача через 4 точки) 5) Если ZO "точное" не установлено в MD, то коррекция выполняется по ZO "грубому" 7) Диапазон значений угла s_inca: -180 до +180 градусов Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 277
