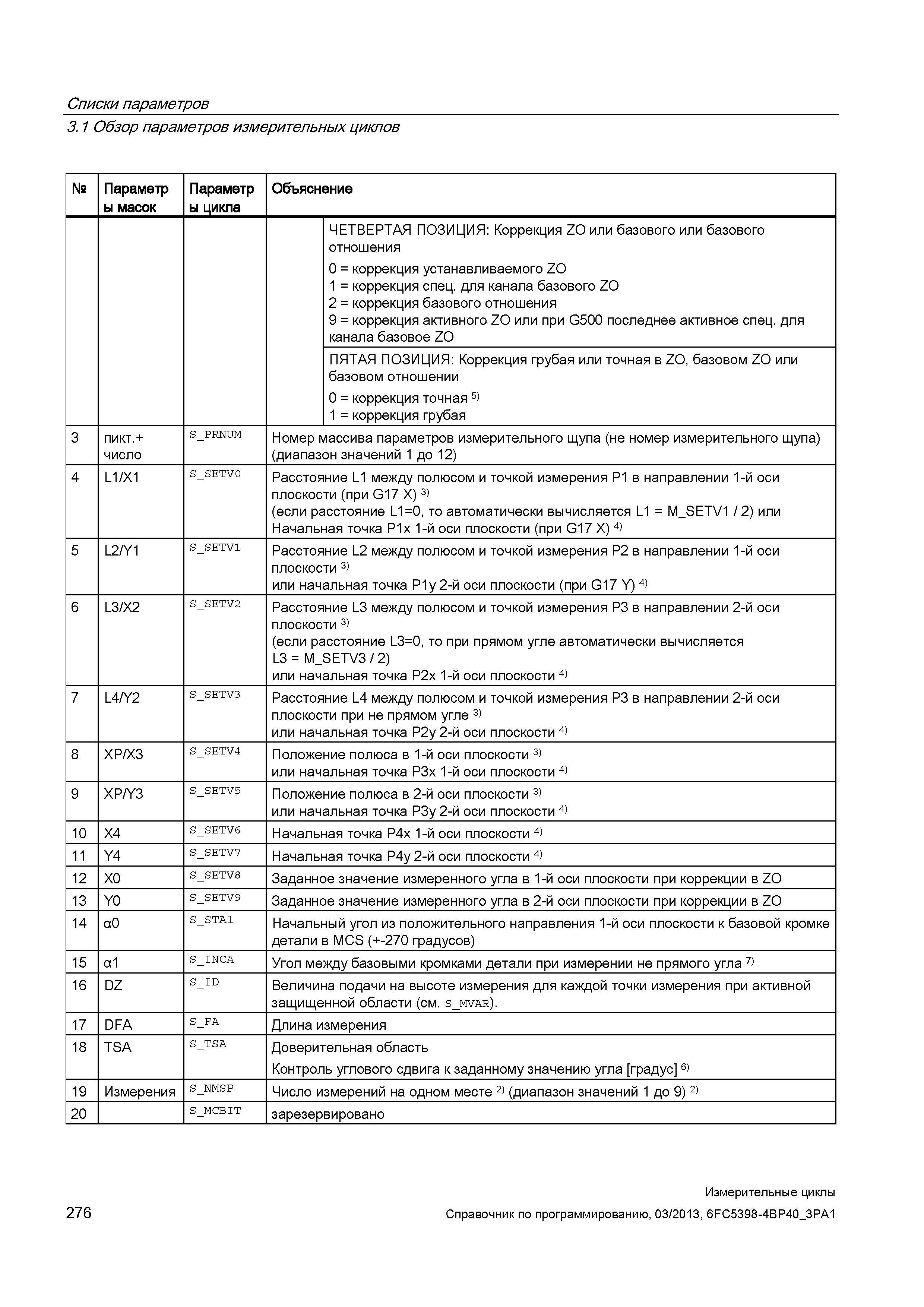

276 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.276

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 276 0276 Lab2u

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметр ы масок Параметр ы цикла Объяснение ЧЕТВЕРТАЯ ПОЗИЦИЯ: Коррекция ZO или базового или базового отношения 0 = коррекция устанавливаемого ZO 1 = коррекция спец. для канала базового ZO 2 = коррекция базового отношения 9 = коррекция активного ZO или при G500 последнее активное спец. для канала базовое ZO ПЯТАЯ ПОЗИЦИЯ: Коррекция грубая или точная в ZO, базовом ZO или базовом отношении 0 = коррекция точная 5) 1 = коррекция грубая 3 пикт.+ число S_PRNUM Номер массива параметров измерительного щупа (не номер измерительного щупа) (диапазон значений 1 до 12) 4 L1/X1 S_SETV0 Расстояние L1 между полюсом и точкой измерения P1 в направлении 1-й оси плоскости (при G17 X) 3) (если расстояние L1=0, то автоматически вычисляется L1 = M_SETV1 / 2) или Начальная точка P1x 1-й оси плоскости (при G17 X) 4) 5 L2/Y1 S_SETV1 Расстояние L2 между полюсом и точкой измерения P2 в направлении 1-й оси плоскости 3) или начальная точка P1y 2-й оси плоскости (при G17 Y) 4) 6 L3/X2 S_SETV2 Расстояние L3 между полюсом и точкой измерения P3 в направлении 2-й оси плоскости 3) (если расстояние L3=0, то при прямом угле автоматически вычисляется L3 = M_SETV3 / 2) или начальная точка P2x 1-й оси плоскости 4) 7 L4/Y2 S_SETV3 Расстояние L4 между полюсом и точкой измерения P3 в направлении 2-й оси плоскости при не прямом угле 3) или начальная точка P2y 2-й оси плоскости 4) 8 XP/X3 S_SETV4 Положение полюса в 1-й оси плоскости 3) или начальная точка P3x 1-й оси плоскости 4) 9 XP/Y3 S_SETV5 Положение полюса в 2-й оси плоскости 3) или начальная точка P3y 2-й оси плоскости 4) 10 X4 S_SETV6 Начальная точка P4x 1-й оси плоскости 4) 11 Y4 S_SETV7 Начальная точка P4y 2-й оси плоскости 4) 12 X0 S_SETV8 Заданное значение измеренного угла в 1-й оси плоскости при коррекции в ZO 13 Y0 S_SETV9 Заданное значение измеренного угла в 2-й оси плоскости при коррекции в ZO 14 а0 S_STA1 Начальный угол из положительного направления 1-й оси плоскости к базовой кромке детали в MOS (+-270 градусов) 15 а1 S_INCA Угол между базовыми кромками детали при измерении не прямого угла 7) 16 DZ S_ID Величина подачи на высоте измерения для каждой точки измерения при активной защищенной области (см. s_mvar). 17 DFA S_FA Длина измерения 18 TSA S_TSA Доверительная область Контроль углового сдвига к заданному значению угла градус 6) 19 Измерения S_NMSP Число измерений на одном месте 2) (диапазон значений 1 до 9) 2) 20 S_MCBIT зарезервировано Измерительные циклы 276 Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
