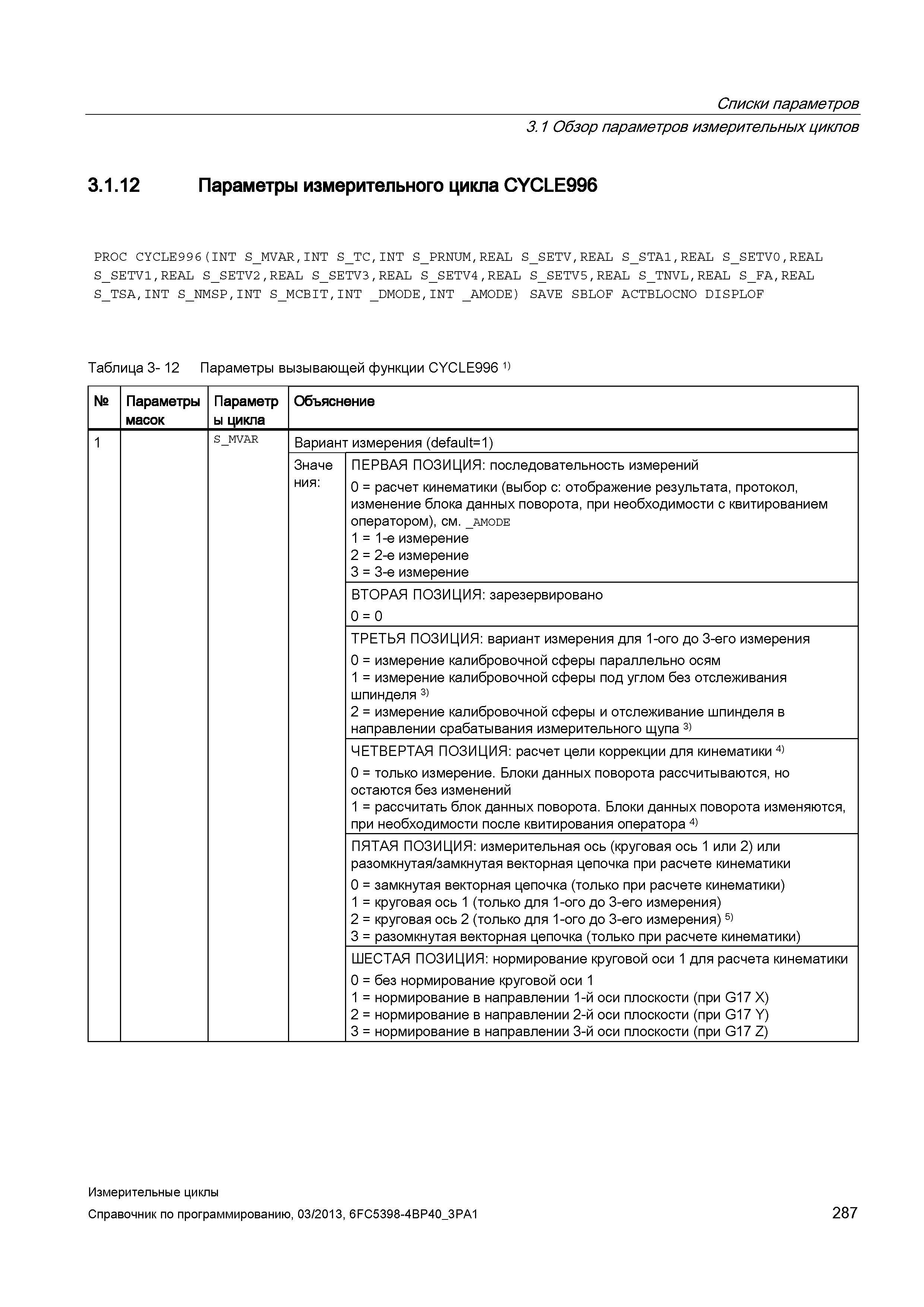

Списки параметров 3.1 Обзор параметров измерительных циклов 3.1.12 Параметры измерительного цикла CYCLE996 PROC CYCLE996(INT S_MVAR,INT S_TC,INT S_PRNUM,REAL S_SETV,REAL S_STA1,REAL S_SETV0,REAL S_SETV1,REAL S_SETV2,REAL S_SETV3,REAL S_SETV4,REAL S_SETV5,REAL s_tnvl,real s_fa,real S_TSA,INT S_NMSP,INT S_MCBIT,INT _DMODE,INT _AMODE) SAVE SBLOF ACTBLOCNO DISPLOF Таблица 3- 12 Параметры вызывающей функции CYCLE996 1) № Параметры масок Параметр ы цикла Объяснение 1 S_MVAR Вариант измерения (default=1) Значе ния: ПЕРВАЯ ПОЗИЦИЯ: последовательность измерений 0 = расчет кинематики (выбор с: отображение результата, протокол, изменение блока данных поворота, при необходимости с квитированием оператором), см. _amode 1 = 1-е измерение 2 = 2-е измерение 3 = 3-е измерение ВТОРАЯ ПОЗИЦИЯ: зарезервировано 0 = 0 ТРЕТЬЯ ПОЗИЦИЯ: вариант измерения для 1-ого до 3-его измерения 0 = измерение калибровочной сферы параллельно осям 1 = измерение калибровочной сферы под углом без отслеживания шпинделя 3) 2 = измерение калибровочной сферы и отслеживание шпинделя в направлении срабатывания измерительного щупа 3) ЧЕТВЕРТАЯ ПОЗИЦИЯ: расчет цели коррекции для кинематики 4) 0 = только измерение. Блоки данных поворота рассчитываются, но остаются без изменений 1 = рассчитать блок данных поворота. Блоки данных поворота изменяются, при необходимости после квитирования оператора 4) ПЯТАЯ ПОЗИЦИЯ: измерительная ось (круговая ось 1 или 2) или разомкнутая/замкнутая векторная цепочка при расчете кинематики 0 = замкнутая векторная цепочка (только при расчете кинематики) 1 = круговая ось 1 (только для 1-ого до 3-его измерения) 2 = круговая ось 2 (только для 1-ого до 3-его измерения) 5) 3 = разомкнутая векторная цепочка (только при расчете кинематики) ШЕСТАЯ ПОЗИЦИЯ: нормирование круговой оси 1 для расчета кинематики 0 = без нормирование круговой оси 1 1 = нормирование в направлении 1-й оси плоскости (при G17 X) 2 = нормирование в направлении 2-й оси плоскости (при G17 Y) 3 = нормирование в направлении 3-й оси плоскости (при G17 Z) Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 287
