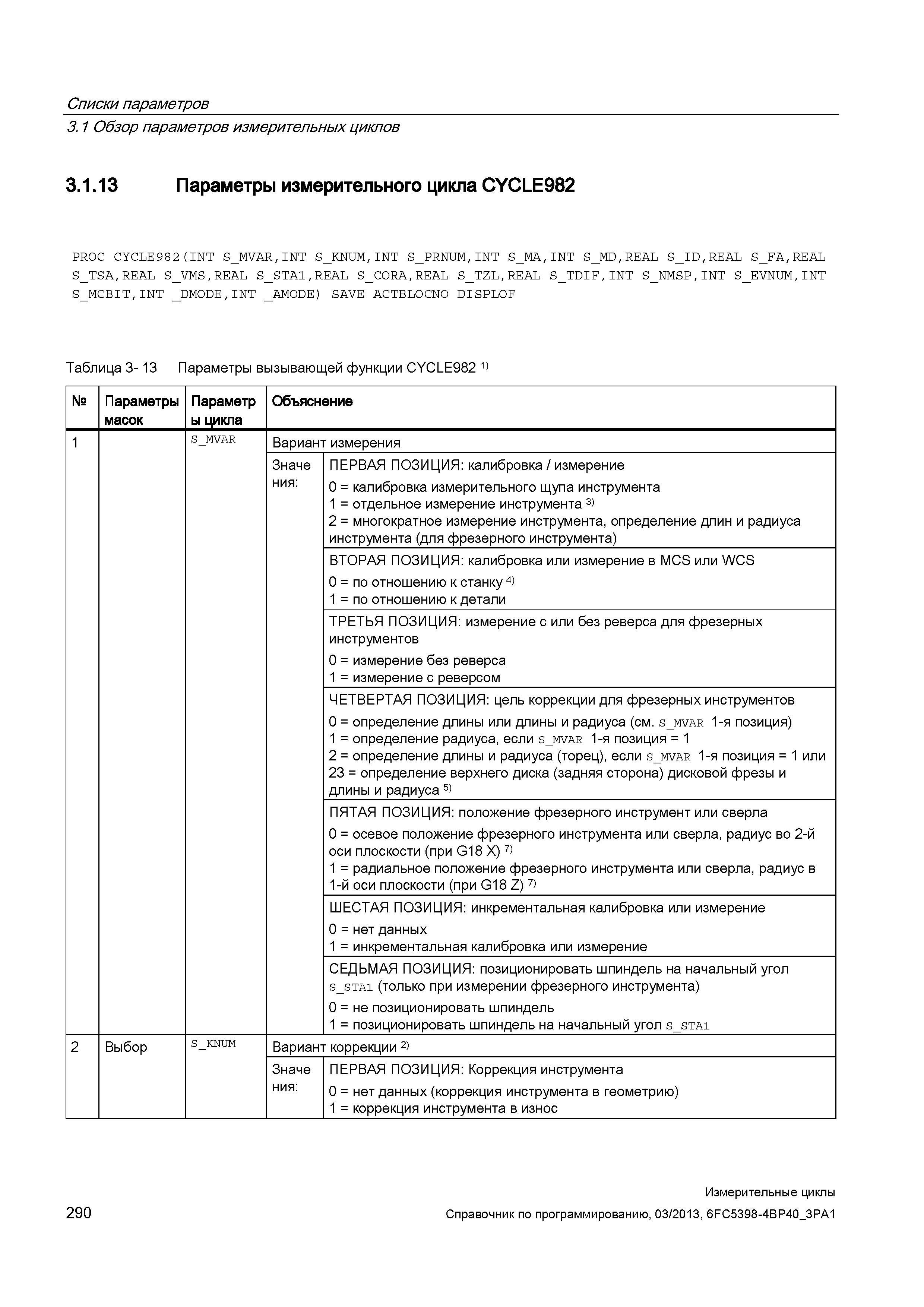

Списки параметров 3.1 Обзор параметров измерительных циклов 3.1.13 Параметры измерительного цикла CYCLE982 PROC CYCLE982(INT S_MVAR,INT S_KNUM,INT S_PRNUM,INT S_MA,INT S_MD,REAL S_ID,REAL S_FA,REAL S_TSA,REAL S_VMS,REAL S_STA1,REAL S_CORA,REAL S_TZL,REAL S_TDIF,INT S_NMSP,INT S_EVNUM,INT S_MCBIT,INT _DMODE,INT _AMODE) SAVE ACTBLOCNO DISPLOF Таблица 3- 13 Параметры вызывающей функции CYCLE982 1) № Параметры масок Параметр ы цикла Объяснение 1 S_MVAR Вариант измерения Значе ния: ПЕРВАЯ ПОЗИЦИЯ: калибровка / измерение 0 = калибровка измерительного щупа инструмента 1 = отдельное измерение инструмента 3) 2 = многократное измерение инструмента, определение длин и радиуса инструмента (для фрезерного инструмента) ВТОРАЯ ПОЗИЦИЯ: калибровка или измерение в MCS или WCS 0 = по отношению к станку 4) 1 = по отношению к детали ТРЕТЬЯ ПОЗИЦИЯ: измерение с или без реверса для фрезерных инструментов 0 = измерение без реверса 1 = измерение с реверсом ЧЕТВЕРТАЯ ПОЗИЦИЯ: цель коррекции для фрезерных инструментов 0 = определение длины или длины и радиуса (см. s_mvar 1-я позиция) 1 = определение радиуса, если s_mvar 1-я позиция = 1 2 = определение длины и радиуса (торец), если s_mvar 1-я позиция = 1 или 23 = определение верхнего диска (задняя сторона) дисковой фрезы и длины и радиуса 5) ПЯТАЯ ПОЗИЦИЯ: положение фрезерного инструмент или сверла 0 = осевое положение фрезерного инструмента или сверла, радиус во 2-й оси плоскости (при G18 X) 7) 1 = радиальное положение фрезерного инструмента или сверла, радиус в 1-й оси плоскости (при G18 Z) 7) ШЕСТАЯ ПОЗИЦИЯ: инкрементальная калибровка или измерение 0 = нет данных 1 = инкрементальная калибровка или измерение СЕДЬМАЯ ПОЗИЦИЯ: позиционировать шпиндель на начальный угол s_stai (только при измерении фрезерного инструмента) 0 = не позиционировать шпиндель 1 = позиционировать шпиндель на начальный угол s_stai 2 Выбор S_KNUM Вариант коррекции 2) Значе ния: ПЕРВАЯ ПОЗИЦИЯ: Коррекция инструмента 0 = нет данных (коррекция инструмента в геометрию) 1 = коррекция инструмента в износ 290 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
