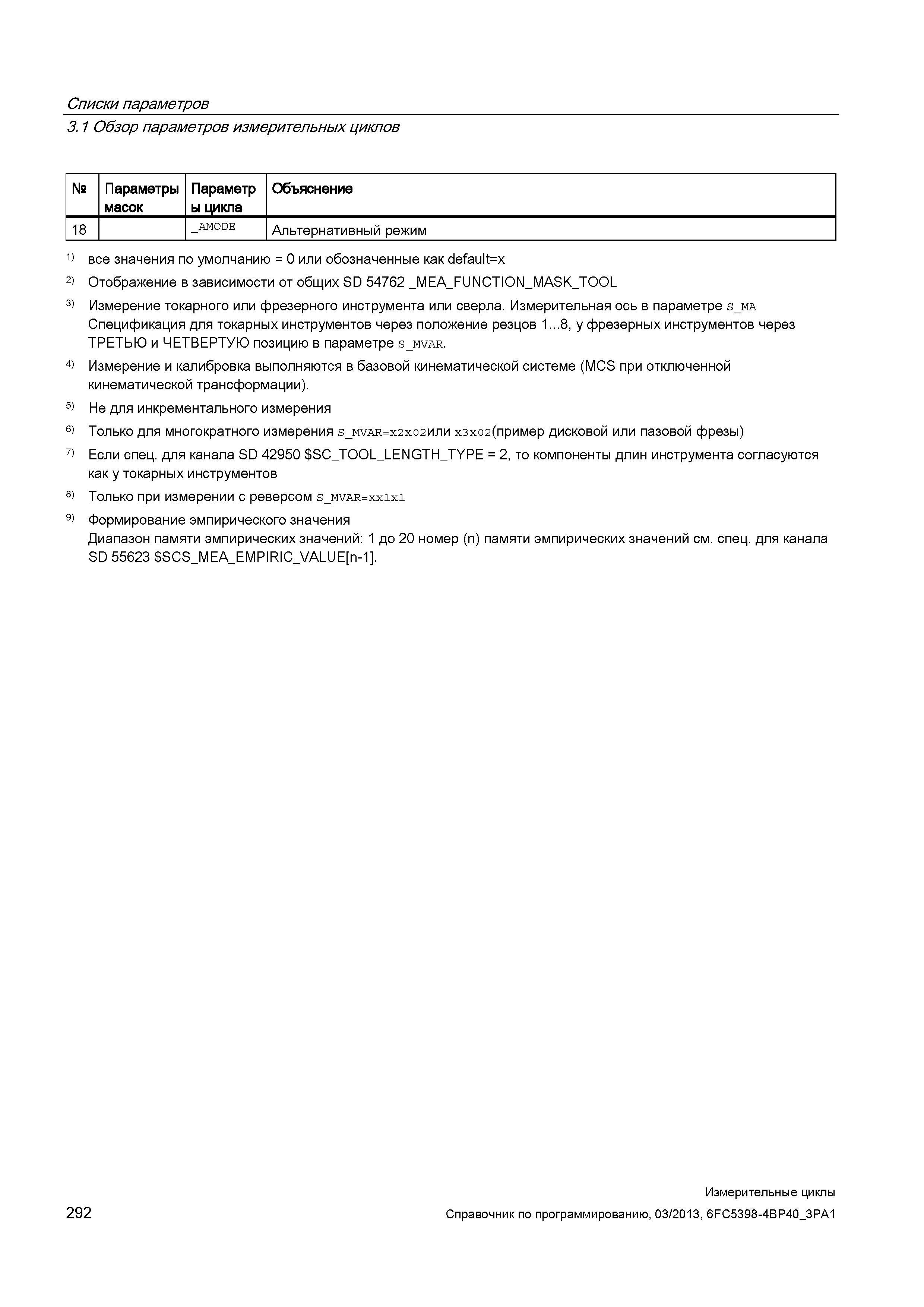

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметры масок Параметр ы цикла Объяснение 18 _AMODE Альтернативный режим 1) все значения по умолчанию = 0 или обозначенные как default=x 2) Отображение в зависимости от общих SD 54762 _MEA_FUNCTION_MASK_TOOL 3) Измерение токарного или фрезерного инструмента или сверла. Измерительная ось в параметре s_ma Спецификация для токарных инструментов через положение резцов 1...8, у фрезерных инструментов через ТРЕТЬЮ и ЧЕТВЕРТУЮ позицию в параметре s_mvar. 4) Измерение и калибровка выполняются в базовой кинематической системе (MCS при отключенной кинематической трансформации). 5) Не для инкрементального измерения 6) Только для многократного измерения s_мvAR=x2x02Или xзx02(пример дисковой или пазовой фрезы) 7) Если спец. для канала SD 42950 SC_TOOL_LENGTH_TYPE = 2, то компоненты длин инструмента согласуются как у токарных инструментов 8) Только при измерении с реверсом s_mvar=xx1x1 9) Формирование эмпирического значения Диапазон памяти эмпирических значений: 1 до 20 номер (n) памяти эмпирических значений см. спец. для канала SD 55623 SCS_MEA_EMPIRIC_VALUE n-1 292 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
