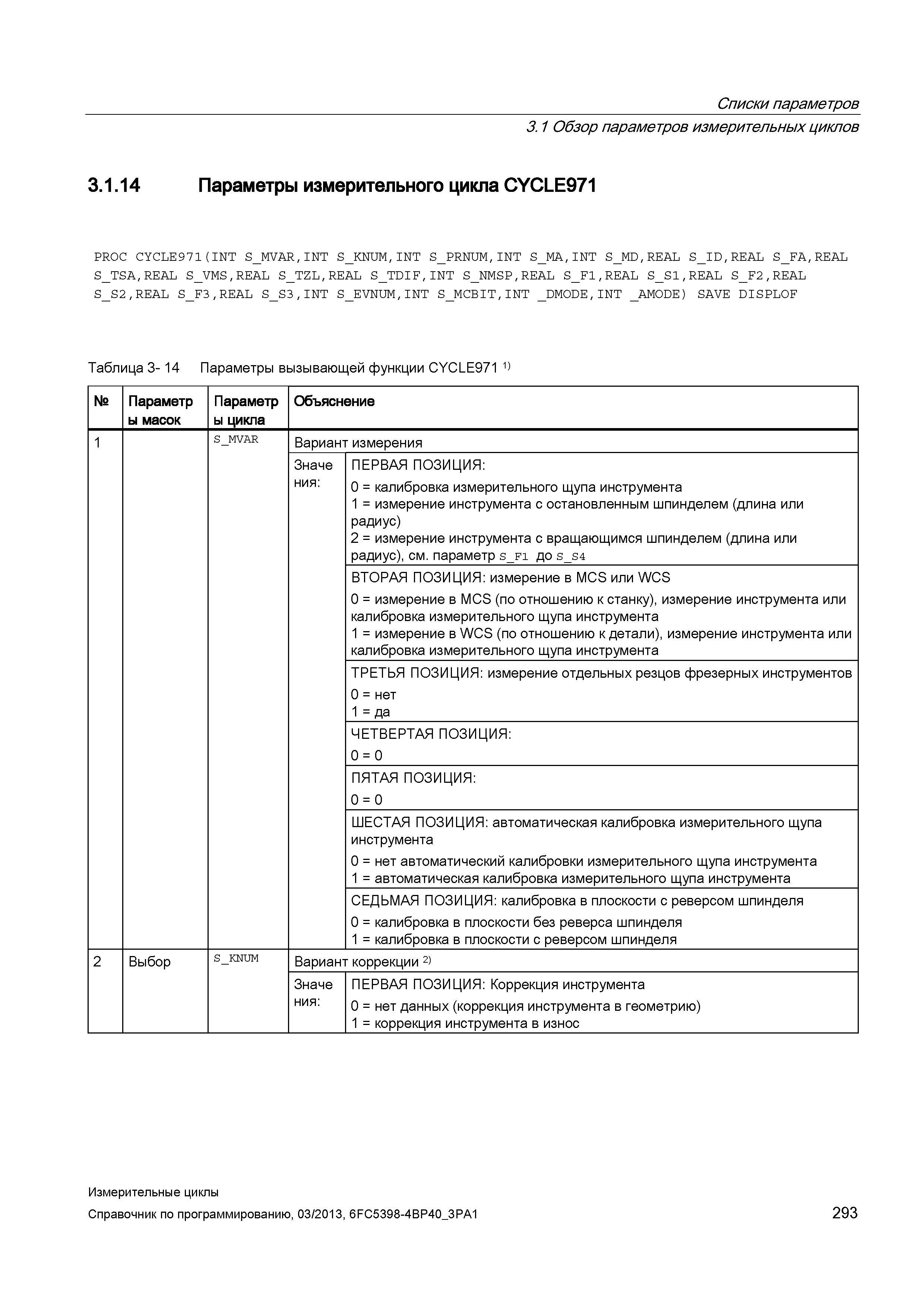

Списки параметров 3.1 Обзор параметров измерительных циклов 3.1.14 Параметры измерительного цикла CYCLE971 PROC CYCLE971(INT s_mvar,int s_knum,int s_prnum,int s_ma,int s_md,real s_id,real s_fa,real S_TSA,REAL S_VMS,REAL S_TZL,REAL S_TDIF,INT S_NMSP,REAL S_F1,REAL S_S1,REAL S_F2,REAL S_S2,REAL S_F3,REAL S_S3,INT S_EVNUM,INT S_MCBIT,INT _DMODE,INT _AMODE) SAVE DISPLOF Таблица 3- 14 Параметры вызывающей функции CYCLE971 1) № Параметр ы масок Параметр ы цикла Объяснение 1 S_MVAR Вариант измерения Значе ния: ПЕРВАЯ ПОЗИЦИЯ: 0 = калибровка измерительного щупа инструмента 1 = измерение инструмента с остановленным шпинделем (длина или радиус) 2 = измерение инструмента с вращающимся шпинделем (длина или радиус), см. параметр s_fi до s_s4 ВТОРАЯ ПОЗИЦИЯ: измерение в MCS или WCS 0 = измерение в MCS (по отношению к станку), измерение инструмента или калибровка измерительного щупа инструмента 1 = измерение в WCS (по отношению к детали), измерение инструмента или калибровка измерительного щупа инструмента ТРЕТЬЯ ПОЗИЦИЯ: измерение отдельных резцов фрезерных инструментов 0 = нет 1 = да ЧЕТВЕРТАЯ ПОЗИЦИЯ: 0 = 0 ПЯТАЯ ПОЗИЦИЯ: 0 = 0 ШЕСТАЯ ПОЗИЦИЯ: автоматическая калибровка измерительного щупа инструмента 0 = нет автоматический калибровки измерительного щупа инструмента 1 = автоматическая калибровка измерительного щупа инструмента СЕДЬМАЯ ПОЗИЦИЯ: калибровка в плоскости с реверсом шпинделя 0 = калибровка в плоскости без реверса шпинделя 1 = калибровка в плоскости с реверсом шпинделя 2 Выбор S_KNUM Вариант коррекции 2) Значе ния: ПЕРВАЯ ПОЗИЦИЯ: Коррекция инструмента 0 = нет данных (коррекция инструмента в геометрию) 1 = коррекция инструмента в износ Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 293
