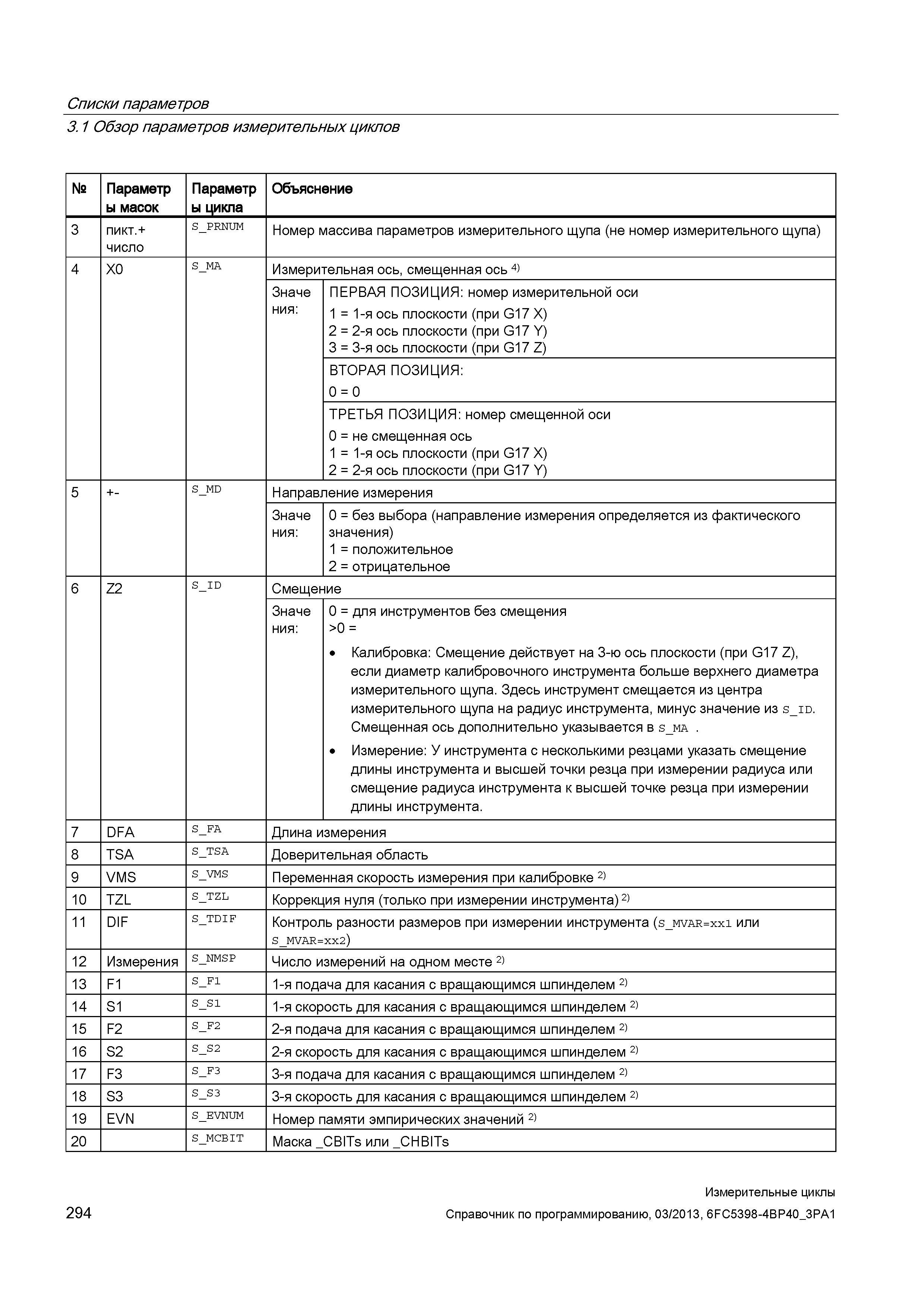

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметр ы масок Параметр ы цикла Объяснение 3 пикт.+ число S_PRNUM Номер массива параметров измерительного щупа (не номер измерительного щупа) 4 X0 S_MA Измерительная ось, смещенная ось 4) Значе ния: ПЕРВАЯ ПОЗИЦИЯ: номер измерительной оси 1 = 1-я ось плоскости (при G17 X) 2 = 2-я ось плоскости (при G17 Y) 3 = 3-я ось плоскости (при G17 Z) ВТОРАЯ ПОЗИЦИЯ: 0 = 0 ТРЕТЬЯ ПОЗИЦИЯ: номер смещенной оси 0 = не смещенная ось 1 = 1-я ось плоскости (при G17 X) 2 = 2-я ось плоскости (при G17 Y) 5 +- S_MD Направление измерения Значе ния: 0 = без выбора (направление измерения определяется из фактического значения) 1 = положительное 2 = отрицательное 6 Z2 S_ID Смещение Значе ния: 0 = для инструментов без смещения >0 = Калибровка: Смещение действует на 3-ю ось плоскости (при G17 Z), если диаметр калибровочного инструмента больше верхнего диаметра измерительного щупа. Здесь инструмент смещается из центра измерительного щупа на радиус инструмента, минус значение из s_id. Смещенная ось дополнительно указывается в s_ma Измерение: У инструмента с несколькими резцами указать смещение длины инструмента и высшей точки резца при измерении радиуса или смещение радиуса инструмента к высшей точке резца при измерении длины инструмента. 7 DFA S_FA Длина измерения 8 TSA S_TSA Доверительная область 9 VMS S_VMS Переменная скорость измерения при калибровке 2) 10 TZL S_TZL Коррекция нуля (только при измерении инструмента) 2) 11 DIF S_TDIF Контроль разности размеров при измерении инструмента (s_mvar=xx1 или S_MVAR=xx2) 12 Измерения S_NMSP Число измерений на одном месте 2) 13 F1 S_F1 1-я подача для касания с вращающимся шпинделем 2) 14 S1 S_S1 1-я скорость для касания с вращающимся шпинделем 2) 15 F2 S_F2 2-я подача для касания с вращающимся шпинделем 2) 16 S2 S_S2 2-я скорость для касания с вращающимся шпинделем 2) 17 F3 S_F3 3-я подача для касания с вращающимся шпинделем 2) 18 S3 S_S3 3-я скорость для касания с вращающимся шпинделем 2) 19 EVN S_EVNUM Номер памяти эмпирических значений 2) 20 S_MCBIT Маска _CBITs или _CHBITs 294 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
