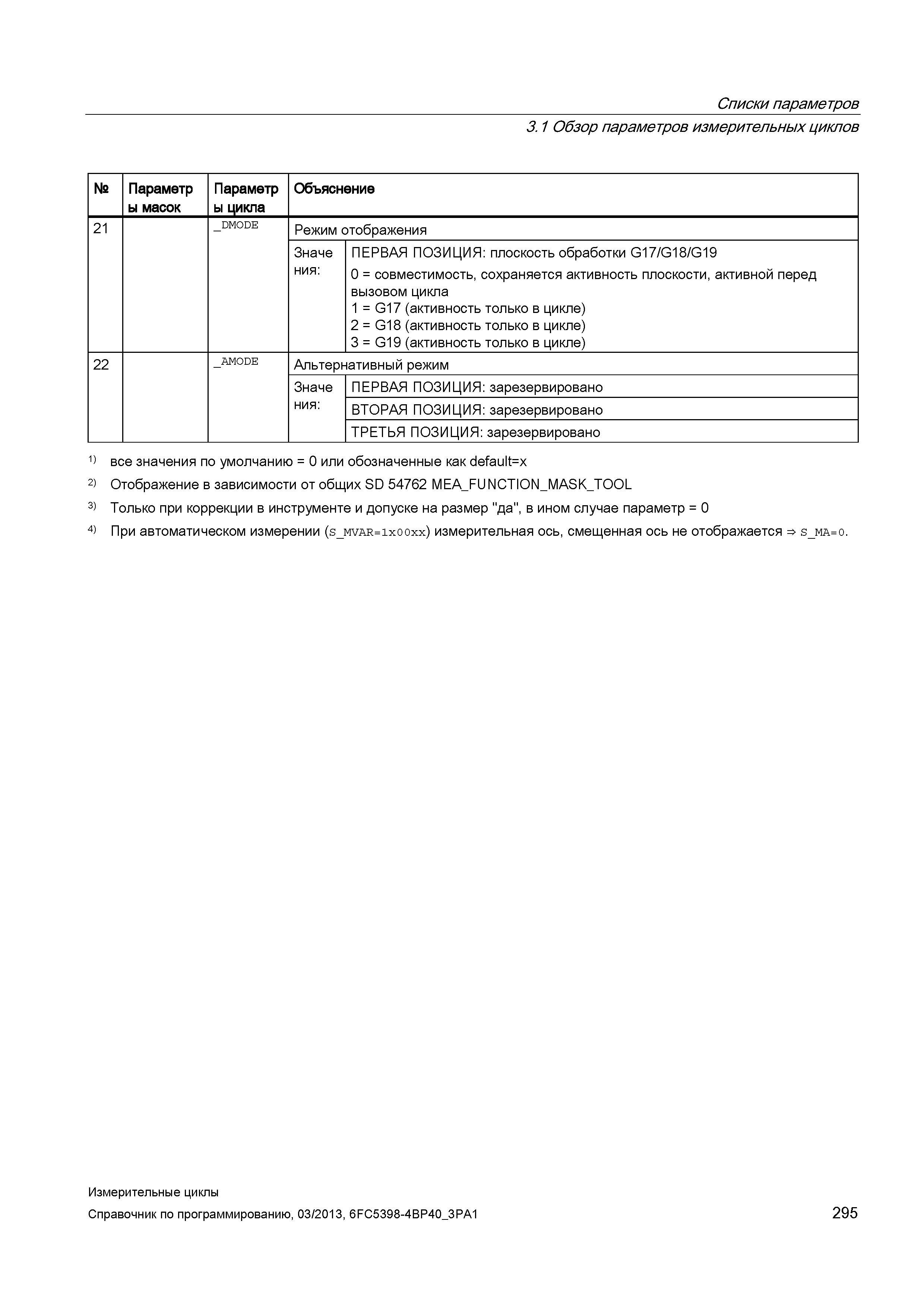

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметр ы масок Параметр ы цикла Объяснение 21 _DMODE Режим отображения Значе ния: ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, сохраняется активность плоскости, активной перед вызовом цикла 1 = G17 (активность только в цикле) 2 = G18 (активность только в цикле) 3 = G19 (активность только в цикле) 22 _AMODE Альтернативный режим Значе ния: ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано 1) все значения по умолчанию = 0 или обозначенные как default=x 2) Отображение в зависимости от общих SD 54762 MEA_FUNCTION_MASK_TOOL 3) Только при коррекции в инструменте и допуске на размер "да", в ином случае параметр = 0 4) При автоматическом измерении (s_mvar=1x00xx) измерительная ось, смещенная ось не отображается s_ma=0. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 295
