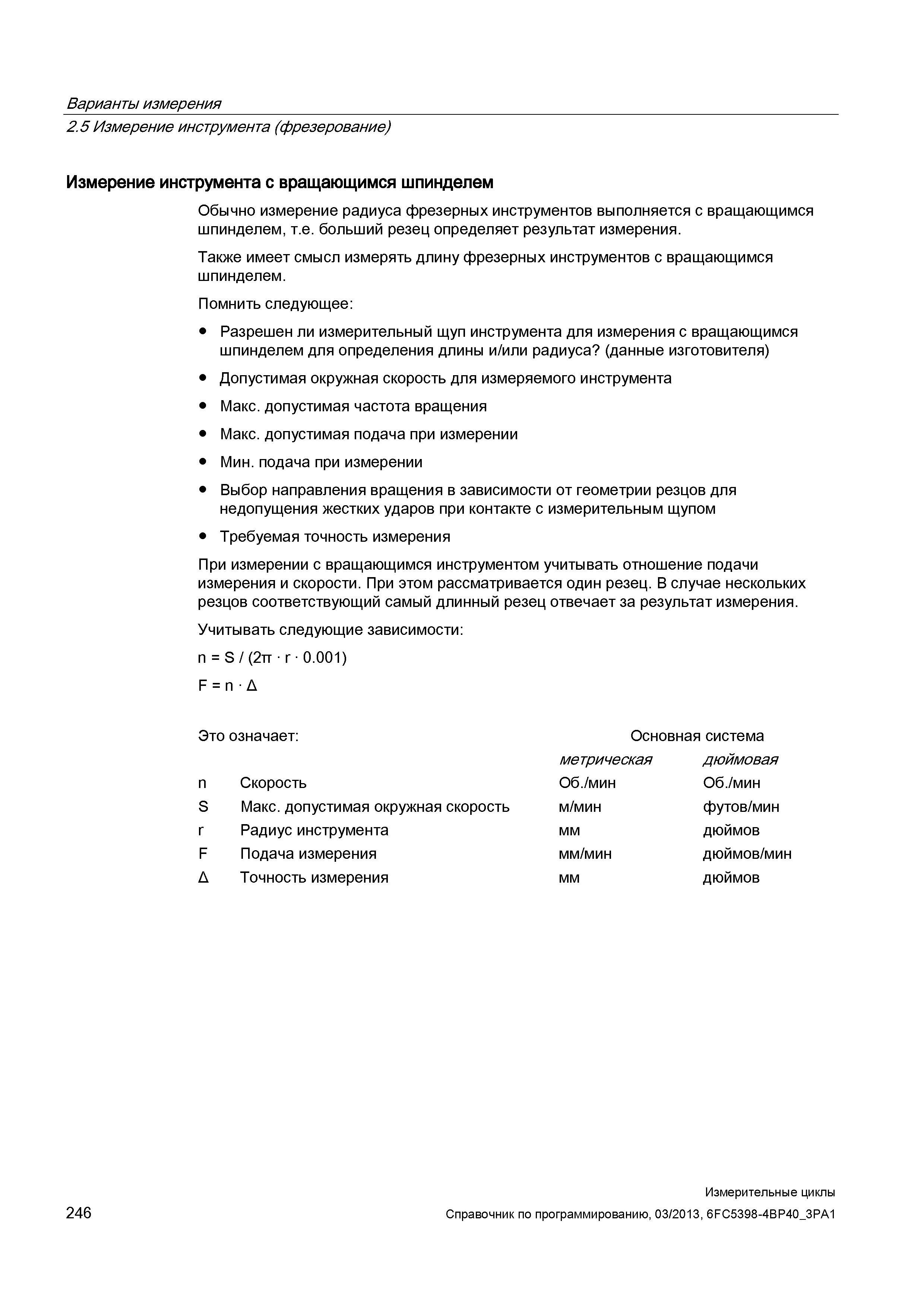

246 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.246

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 246 0246 Lab2u

Варианты измерения 2.5 Измерение инструмента (фрезерование) Измерение инструмента с вращающимся шпинделем Обычно измерение радиуса фрезерных инструментов выполняется с вращающимся шпинделем, т.е. больший резец определяет результат измерения. Также имеет смысл измерять длину фрезерных инструментов с вращающимся шпинделем. Помнить следующее: Разрешен ли измерительный щуп инструмента для измерения с вращающимся шпинделем для определения длины и/или радиуса (данные изготовителя) Допустимая окружная скорость для измеряемого инструмента Макс. допустимая частота вращения Макс. допустимая подача при измерении Мин. подача при измерении Выбор направления вращения в зависимости от геометрии резцов для недопущения жестких ударов при контакте с измерительным щупом Требуемая точность измерения При измерении с вращающимся инструментом учитывать отношение подачи измерения и скорости. При этом рассматривается один резец. В случае нескольких резцов соответствующий самый длинный резец отвечает за результат измерения. Учитывать следующие зависимости: n = S / (2п r 0.001) F = n А Это означает: Основная система метрическая дюймовая n Скорость Об./мин Об./мин S Макс. допустимая окружная скорость м/мин футов/мин r Радиус инструмента мм дюймов F Подача измерения мм/мин дюймов/мин А Точность измерения мм дюймов 246 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
