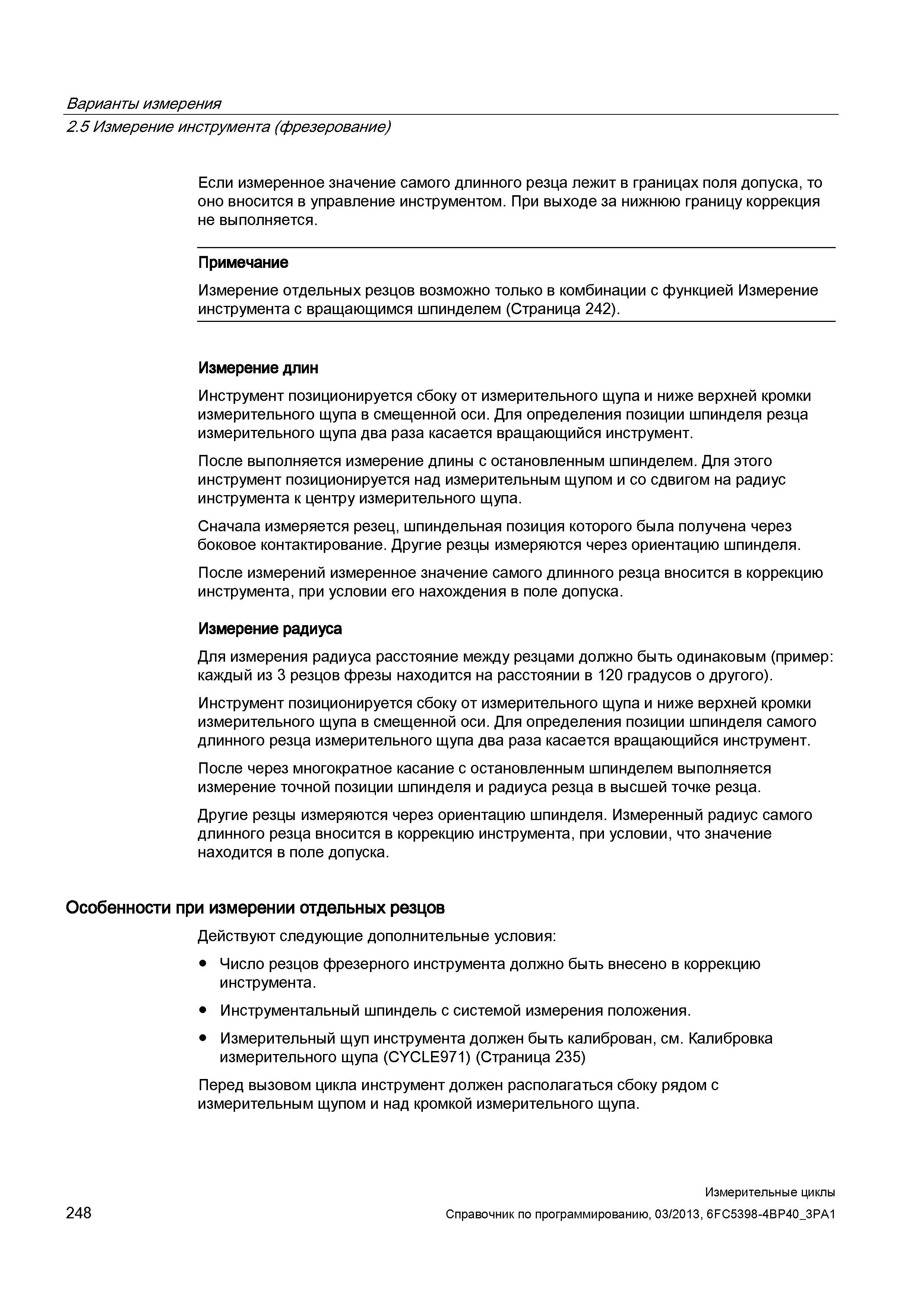

248 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.248

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 248 0248 Lab2u

Варианты измерения 2.5 Измерение инструмента (фрезерование) Если измеренное значение самого длинного резца лежит в границах поля допуска, то оно вносится в управление инструментом. При выходе за нижнюю границу коррекция не выполняется. Примечание Измерение отдельных резцов возможно только в комбинации с функцией Измерение инструмента с вращающимся шпинделем (Страница 242). Измерение длин Инструмент позиционируется сбоку от измерительного щупа и ниже верхней кромки измерительного щупа в смещенной оси. Для определения позиции шпинделя резца измерительного щупа два раза касается вращающийся инструмент. После выполняется измерение длины с остановленным шпинделем. Для этого инструмент позиционируется над измерительным щупом и со сдвигом на радиус инструмента к центру измерительного щупа. Сначала измеряется резец, шпиндельная позиция которого была получена через боковое контактирование. Другие резцы измеряются через ориентацию шпинделя. После измерений измеренное значение самого длинного резца вносится в коррекцию инструмента, при условии его нахождения в поле допуска. Измерение радиуса Для измерения радиуса расстояние между резцами должно быть одинаковым (пример: каждый из 3 резцов фрезы находится на расстоянии в 120 градусов о другого). Инструмент позиционируется сбоку от измерительного щупа и ниже верхней кромки измерительного щупа в смещенной оси. Для определения позиции шпинделя самого длинного резца измерительного щупа два раза касается вращающийся инструмент. После через многократное касание с остановленным шпинделем выполняется измерение точной позиции шпинделя и радиуса резца в высшей точке резца. Другие резцы измеряются через ориентацию шпинделя. Измеренный радиус самого длинного резца вносится в коррекцию инструмента, при условии, что значение находится в поле допуска. Особенности при измерении отдельных резцов Действуют следующие дополнительные условия: Число резцов фрезерного инструмента должно быть внесено в коррекцию инструмента. Инструментальный шпиндель с системой измерения положения. Измерительный щуп инструмента должен быть калиброван, см. Калибровка измерительного щупа (CYCLE971) (Страница 235) Перед вызовом цикла инструмент должен располагаться сбоку рядом с измерительным щупом и над кромкой измерительного щупа. 248 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
