249 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.249 |
|||||

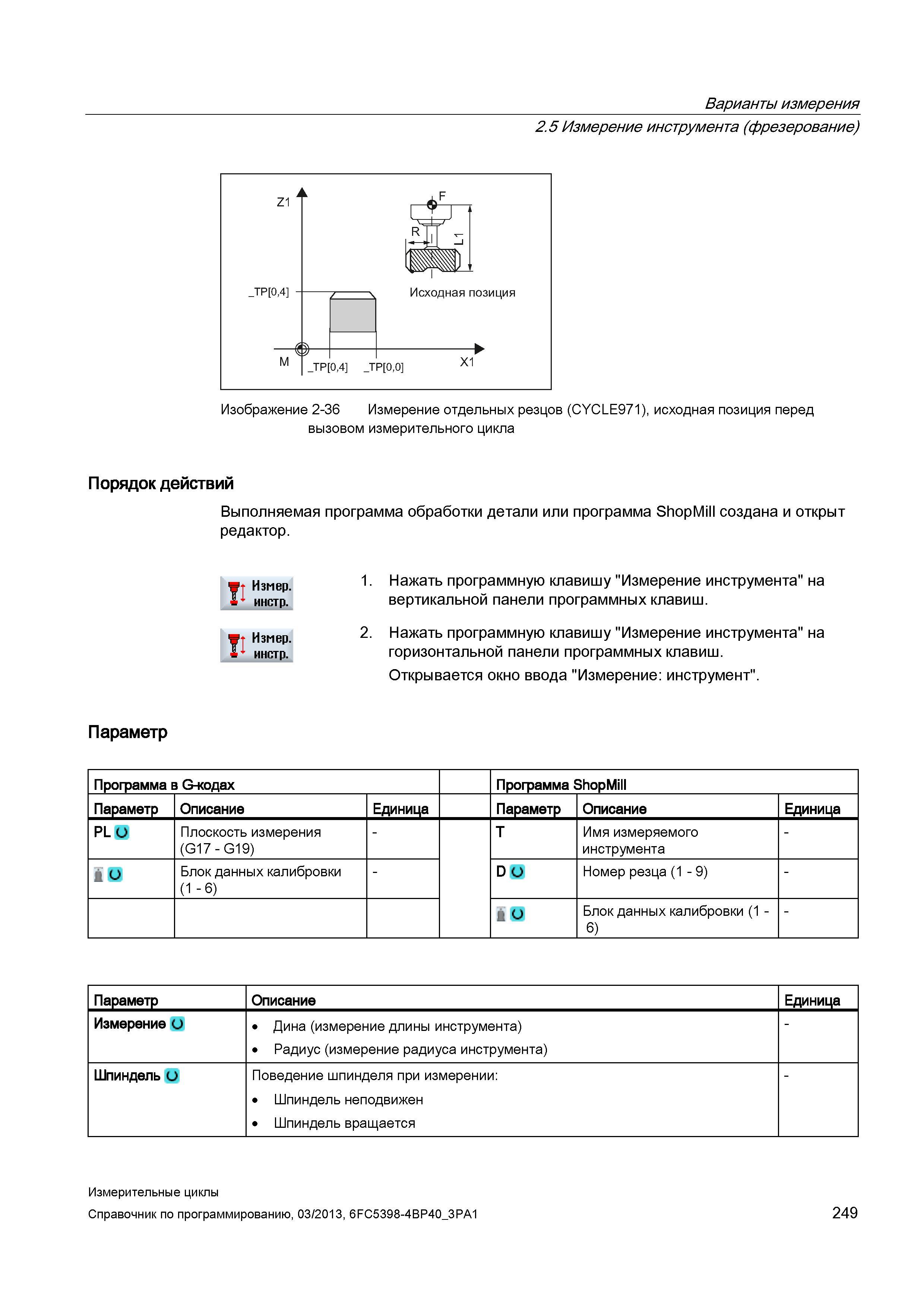

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 249 0249 Lab2u Варианты измерения 2.5 Измерение инструмента (фрезерование) Изображение 2-36 Измерение отдельных резцов (CYCLE971), исходная позиция перед вызовом измерительного цикла Порядок действий Выполняемая программа обработки детали или программа ShopMiii создана и открыт редактор. Параметр Vt Измер. инстр. Vt Измер. инстр. 1. Нажать программную клавишу "Измерение инструмента" на вертикальной панели программных клавиш. 2. Нажать программную клавишу "Измерение инструмента" на горизонтальной панели программных клавиш. Открывается окно ввода "Измерение: инструмент". Программа в G-кодах Программа ShopMiii Параметр Описание Единица Параметр Описание Единица PL О Плоскость измерения (G17 - G19) - T Имя измеряемого инструмента - К о Блок данных калибровки (1 - 6) - D О Номер резца (1 - 9) - i и Блок данных калибровки (1 -6) - Параметр Описание Единица Измерение О Дина (измерение длины инструмента) Радиус (измерение радиуса инструмента) - Шпиндель о Поведение шпинделя при измерении: Шпиндель неподвижен Шпиндель вращается Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 249 |
|||||
