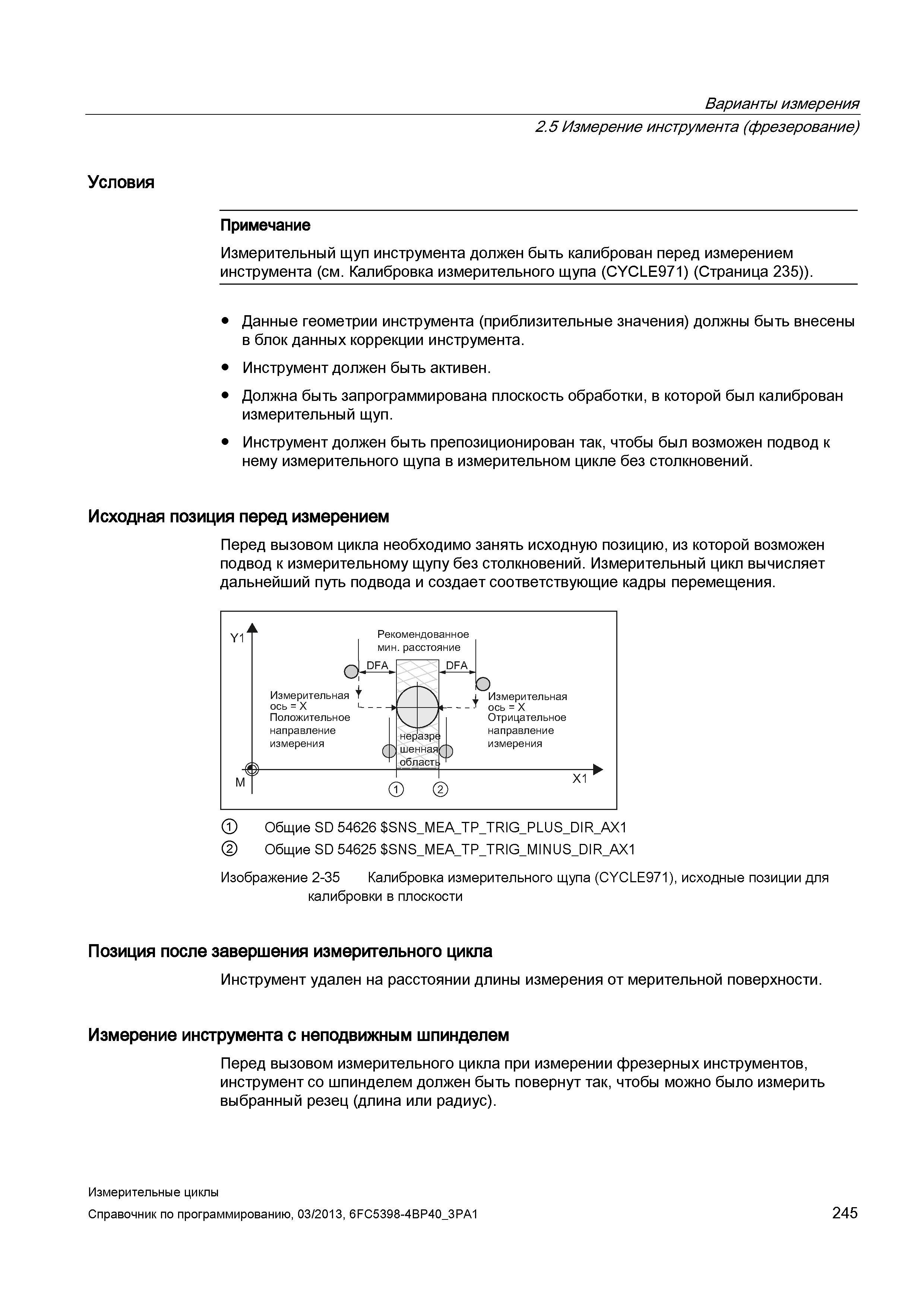

Варианты измерения 2.5 Измерение инструмента (фрезерование) Условия Примечание Измерительный щуп инструмента должен быть калиброван перед измерением инструмента (см. Калибровка измерительного щупа (CYCLE971) (Страница 235)). Данные геометрии инструмента (приблизительные значения) должны быть внесены в блок данных коррекции инструмента. Инструмент должен быть активен. Должна быть запрограммирована плоскость обработки, в которой был калиброван измерительный щуп. Инструмент должен быть препозиционирован так, чтобы был возможен подвод к нему измерительного щупа в измерительном цикле без столкновений. Исходная позиция перед измерением Перед вызовом цикла необходимо занять исходную позицию, из которой возможен подвод к измерительному щупу без столкновений. Измерительный цикл вычисляет дальнейший путь подвода и создает соответствующие кадры перемещения. А Y1 л Рек мин Измерительная f оме ра ндов хто анное чние DFA 1 О , Измерительная ' ось = X Отрицательное направление измерения Положительное направление измерения > нер ше обл азре иная асть ) М С ) ( л Х1 D Общие SD 54626 SNS_MEA_TP_TRIG_PLUS_DIR_AX1 Общие SD 54625 SNS_MEA_TP_TRIG_MINUS_DIR_AX1 Изображение 2-35 Калибровка измерительного щупа (CYCLE971), исходные позиции для калибровки в плоскости Позиция после завершения измерительного цикла Инструмент удален на расстоянии длины измерения от мерительной поверхности. Измерение инструмента с неподвижным шпинделем Перед вызовом измерительного цикла при измерении фрезерных инструментов, инструмент со шпинделем должен быть повернут так, чтобы можно было измерить выбранный резец (длина или радиус). Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 245
