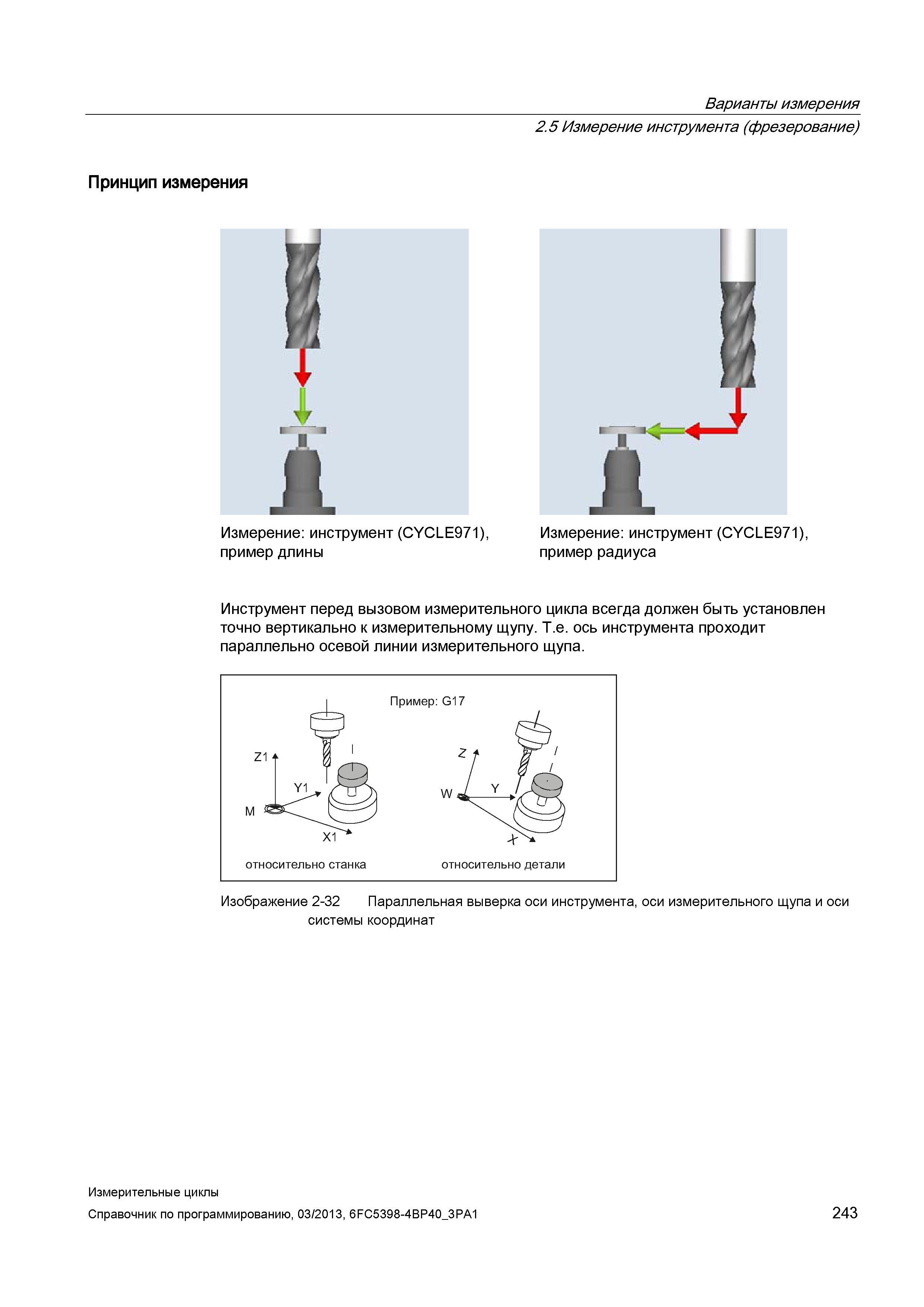

Варианты измерения Принцип измерения 2.5 Измерение инструмента (фрезерование) Измерение: инструмент (CYCLE971), пример длины Измерение: инструмент (CYCLE971), пример радиуса Инструмент перед вызовом измерительного цикла всегда должен быть установлен точно вертикально к измерительному щупу. Т.е. ось инструмента проходит параллельно осевой линии измерительного щупа. Изображение 2-32 Параллельная выверка оси инструмента, оси измерительного щупа и оси системы координат Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 243
