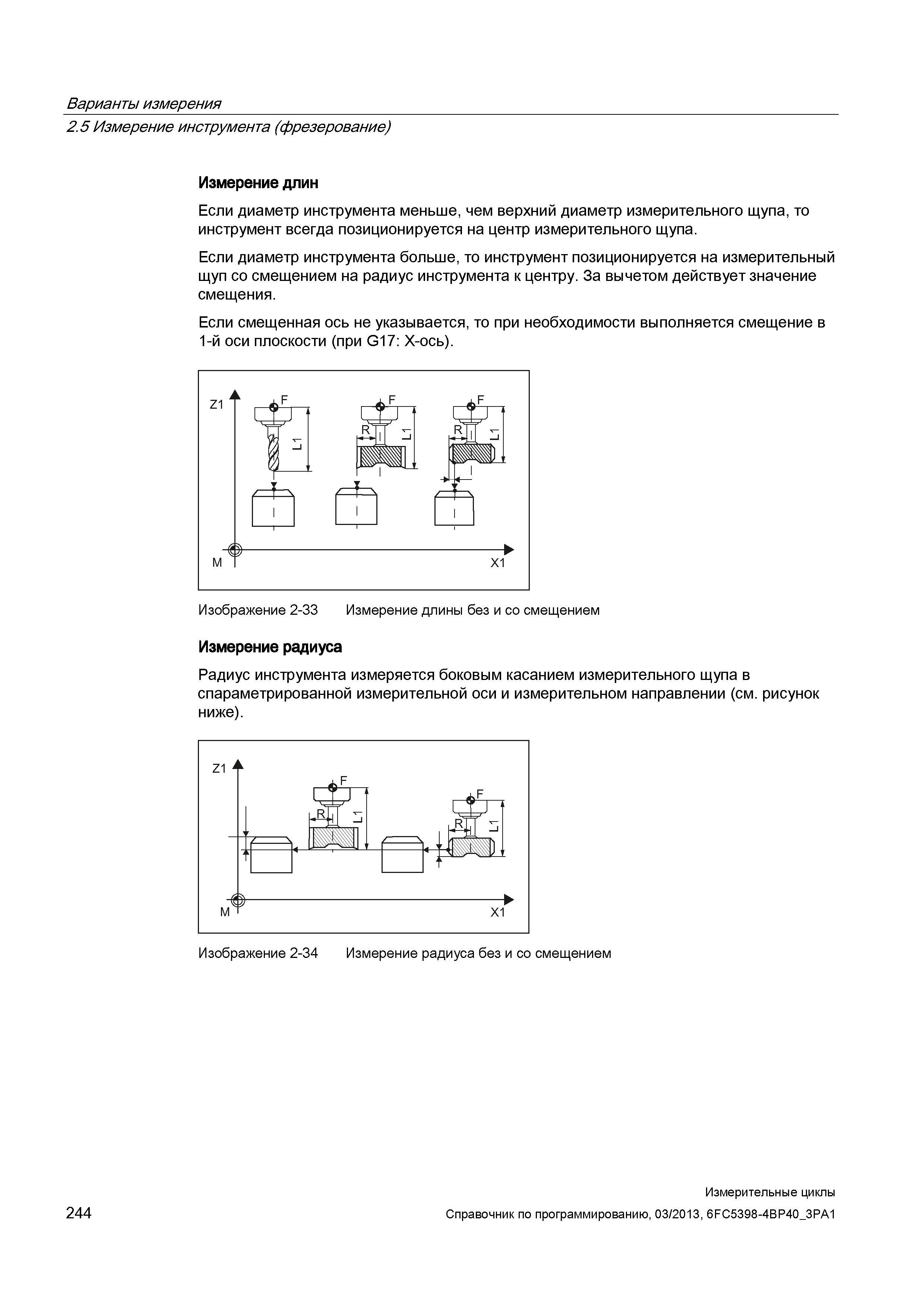

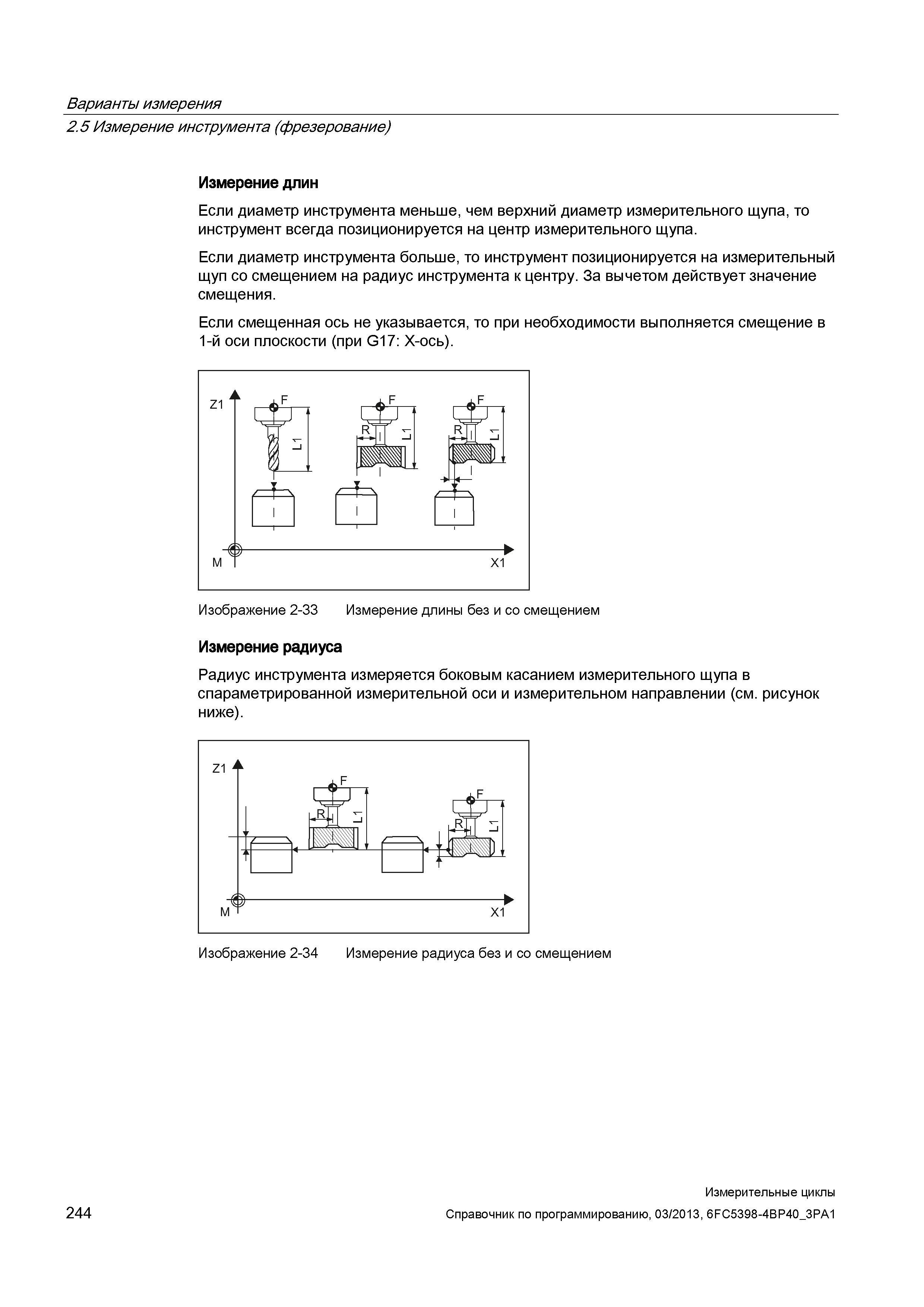

Варианты измерения 2.5 Измерение инструмента (фрезерование) Измерение длин Если диаметр инструмента меньше, чем верхний диаметр измерительного щупа, то инструмент всегда позиционируется на центр измерительного щупа. Если диаметр инструмента больше, то инструмент позиционируется на измерительный щуп со смещением на радиус инструмента к центру. За вычетом действует значение смещения. Если смещенная ось не указывается, то при необходимости выполняется смещение в 1-й оси плоскости (при G17: X-ось). Изображение 2-33 Измерение длины без и со смещением Измерение радиуса Радиус инструмента измеряется боковым касанием измерительного щупа в спараметрированной измерительной оси и измерительном направлении (см. рисунок ниже). Изображение 2-34 Измерение радиуса без и со смещением 244 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
