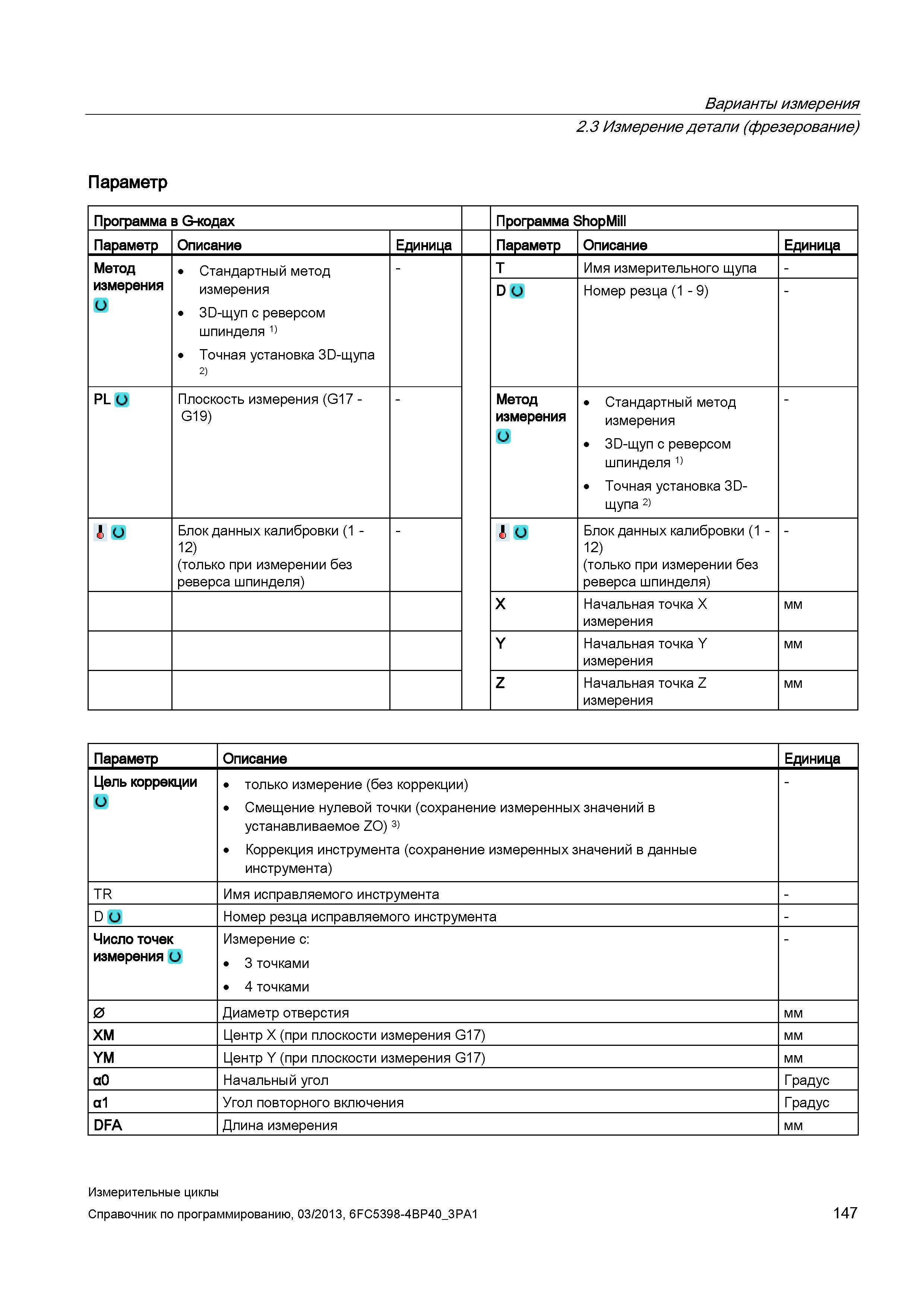

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Программа в G-кодах Программа ShopMill Параметр Описание Единица Параметр Описание Единица Метод измерения О Стандартный метод измерения 3D-щуп с реверсом шпинделя 1) Точная установка 3D-щупа 2) T Имя измерительного щупа - DO Номер резца (1 - 9) PL О Плоскость измерения (G17 -G19) Метод измерения О Стандартный метод измерения 3D-щуп с реверсом шпинделя 1) Точная установка 3D-щупа 2) i О Блок данных калибровки (1 -12) (только при измерении без реверса шпинделя) i О Блок данных калибровки (1 -12) (только при измерении без реверса шпинделя) X Начальная точка X измерения мм Y Начальная точка Y измерения мм Z Начальная точка Z измерения мм Параметр Описание Единица Цель коррекции и только измерение (без коррекции) Смещение нулевой точки (сохранение измеренных значений в устанавливаемое ZO) 3) Коррекция инструмента (сохранение измеренных значений в данные инструмента) TR Имя исправляемого инструмента - D О Номер резца исправляемого инструмента - Число точек измерения и Измерение с: 3 точками 4 точками 0 Диаметр отверстия мм XM Центр Х (при плоскости измерения G17) мм YM Центр Y (при плоскости измерения G17) мм а0 Начальный угол Градус а1 Угол повторного включения Г радус DFA Длина измерения мм Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 147
