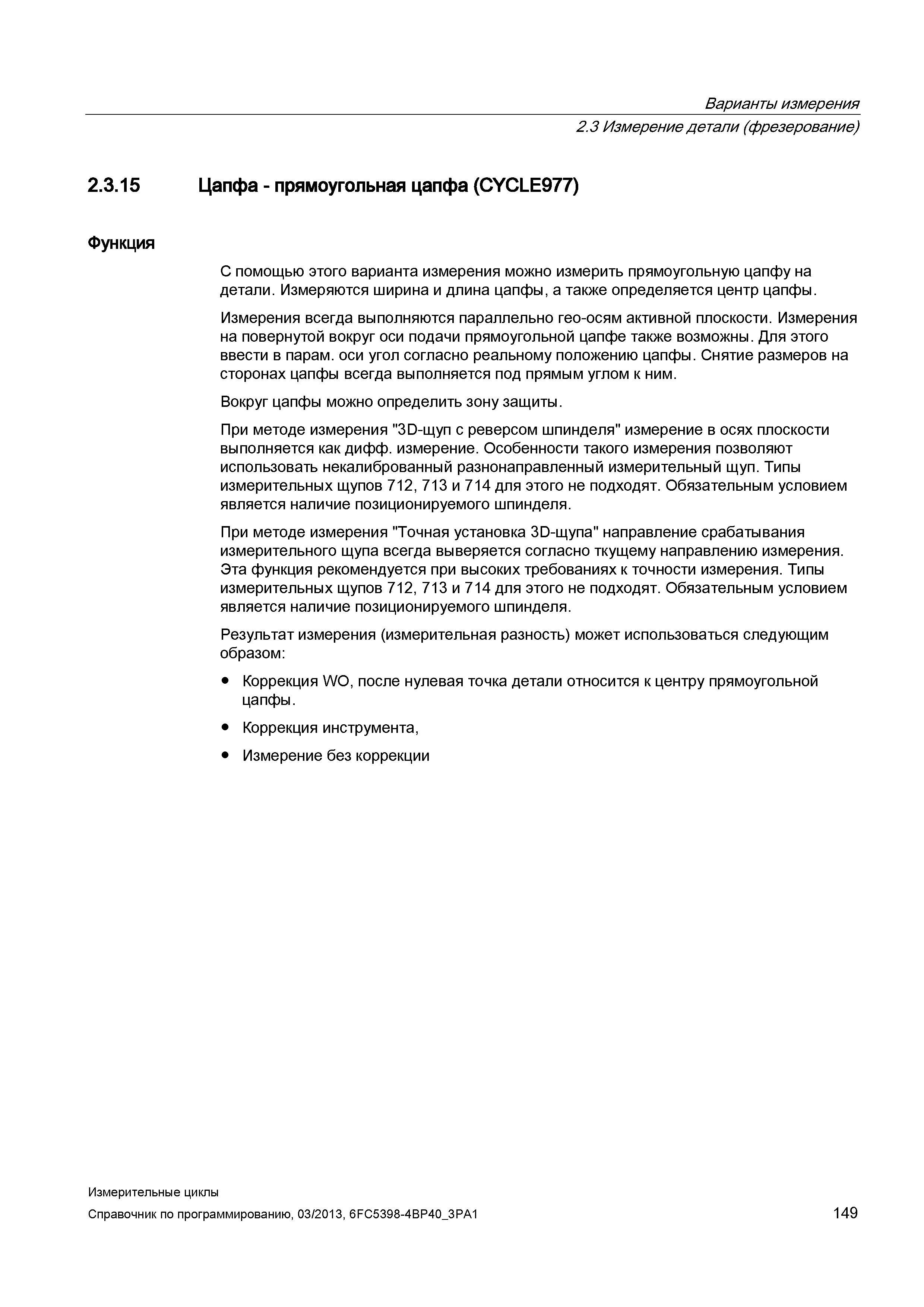

Варианты измерения 2.3 Измерение детали (фрезерование) 2.3.15 Цапфа - прямоугольная цапфа (CYCLE977) Функция С помощью этого варианта измерения можно измерить прямоугольную цапфу на детали. Измеряются ширина и длина цапфы, а также определяется центр цапфы. Измерения всегда выполняются параллельно гео-осям активной плоскости. Измерения на повернутой вокруг оси подачи прямоугольной цапфе также возможны. Для этого ввести в парам. оси угол согласно реальному положению цапфы. Снятие размеров на сторонах цапфы всегда выполняется под прямым углом к ним. Вокруг цапфы можно определить зону защиты. При методе измерения ' -щуп с реверсом шпинделя" измерение в осях плоскости выполняется как дифф. измерение. Особенности такого измерения позволяют использовать некалиброванный разнонаправленный измерительный щуп. Типы измерительных щупов 712, 713 и 714 для этого не подходят. Обязательным условием является наличие позиционируемого шпинделя. При методе измерения "Точная установка 3D-щупа" направление срабатывания измерительного щупа всегда выверяется согласно ткущему направлению измерения. Эта функция рекомендуется при высоких требованиях к точности измерения. Типы измерительных щупов 712, 713 и 714 для этого не подходят. Обязательным условием является наличие позиционируемого шпинделя. Результат измерения (измерительная разность) может использоваться следующим образом: Коррекция WO, после нулевая точка детали относится к центру прямоугольной цапфы. Коррекция инструмента, Измерение без коррекции Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 149
