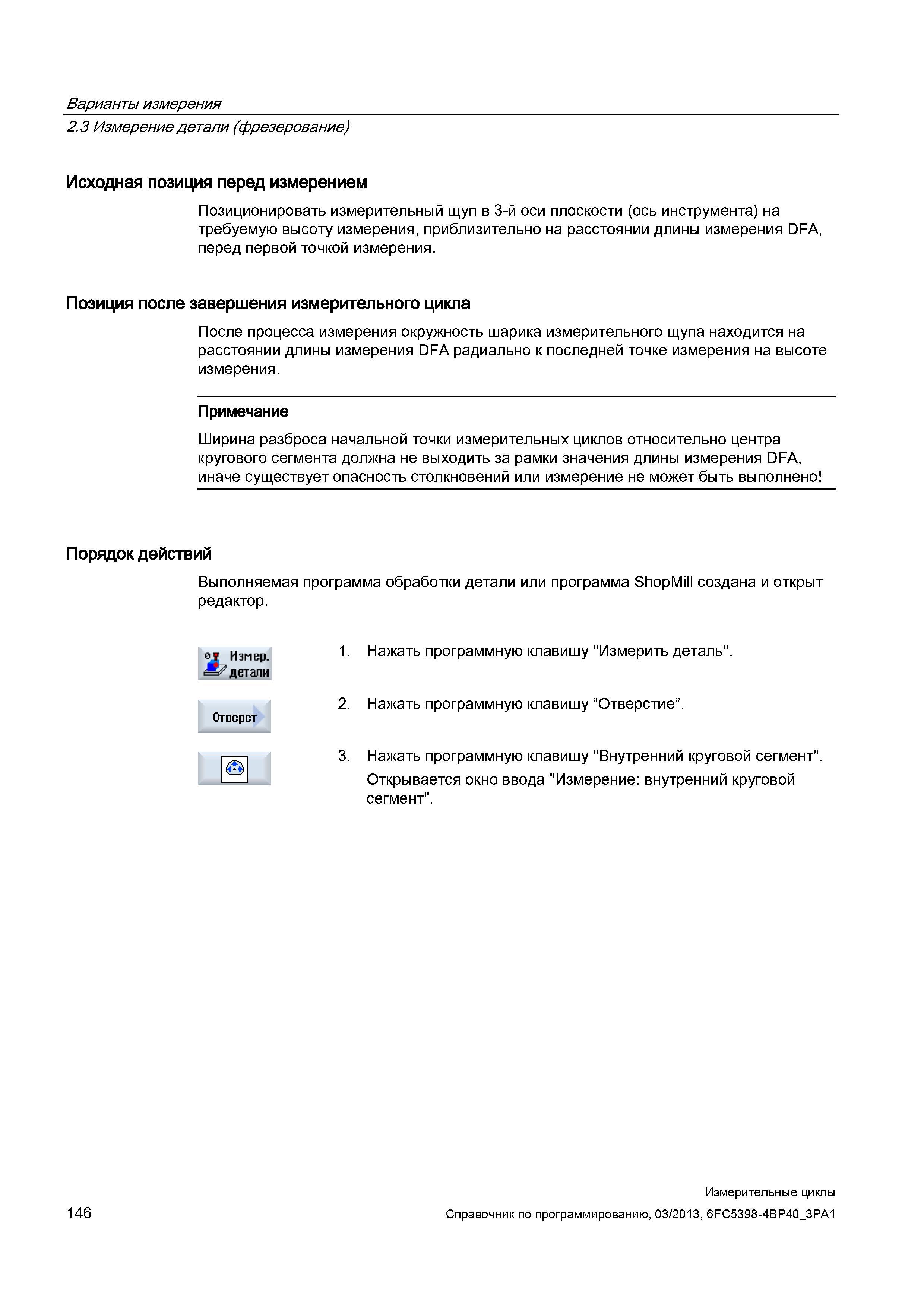

Варианты измерения 2.3 Измерение детали (фрезерование) Исходная позиция перед измерением Позиционировать измерительный щуп в 3-й оси плоскости (ось инструмента) на требуемую высоту измерения, приблизительно на расстоянии длины измерения DFA, перед первой точкой измерения. Позиция после завершения измерительного цикла После процесса измерения окружность шарика измерительного щупа находится на расстоянии длины измерения DFA радиально к последней точке измерения на высоте измерения. Примечание Ширина разброса начальной точки измерительных циклов относительно центра кругового сегмента должна не выходить за рамки значения длины измерения DFA, иначе существует опасность столкновений или измерение не может быть выполнено Порядок действий Выполняемая программа обработки детали или программа ShopMill создана и открыт редактор. нц-шп 1. Нажать программную клавишу "Измерить деталь". Отверст 2. Нажать программную клавишу “Отверстие”. 3. Нажать программную клавишу "Внутренний круговой сегмент". Открывается окно ввода "Измерение: внутренний круговой сегмент". 146 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
