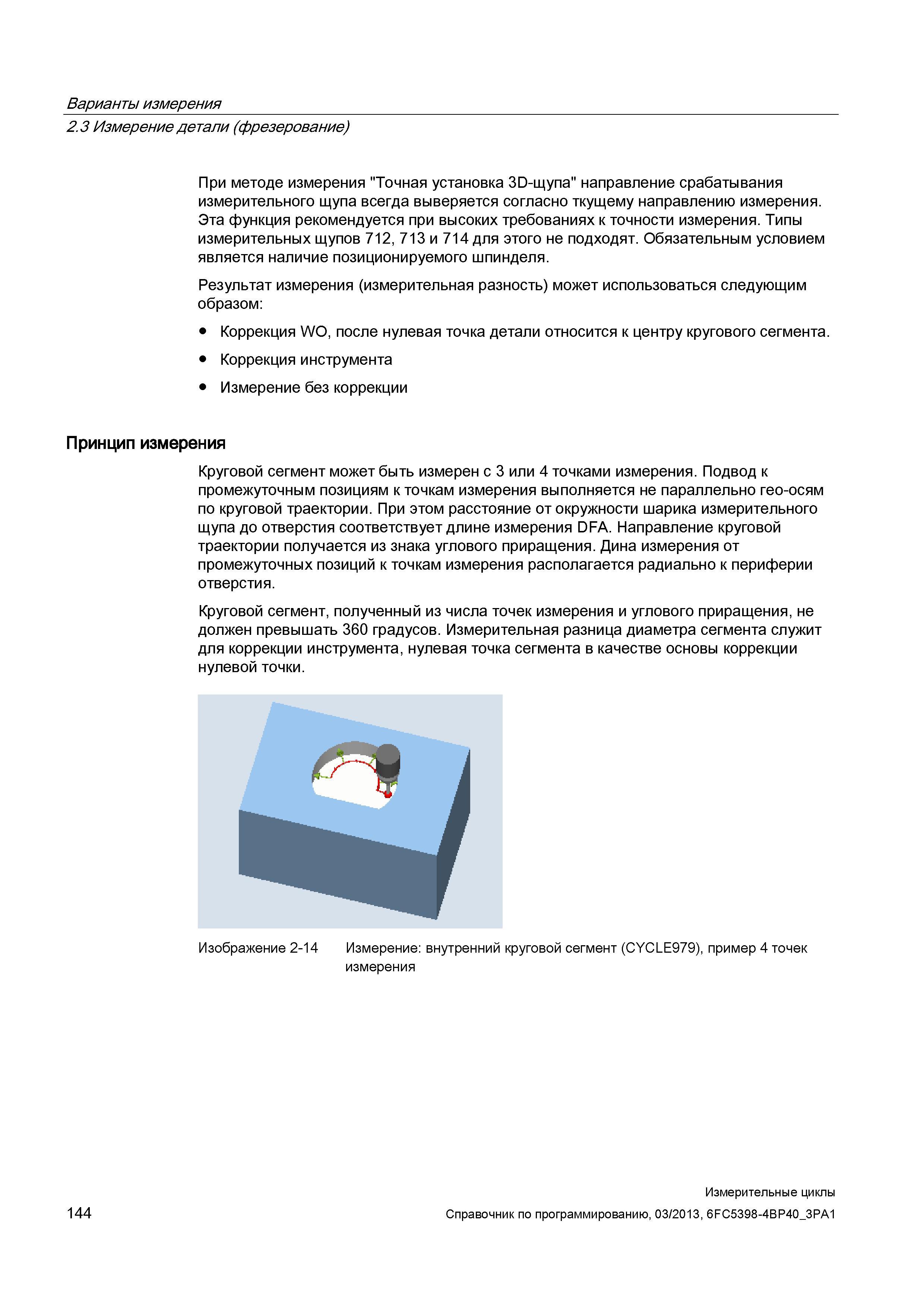

Варианты измерения 2.3 Измерение детали (фрезерование) При методе измерения "Точная установка 3й-щупа" направление срабатывания измерительного щупа всегда выверяется согласно ткущему направлению измерения. Эта функция рекомендуется при высоких требованиях к точности измерения. Типы измерительных щупов 712, 713 и 714 для этого не подходят. Обязательным условием является наличие позиционируемого шпинделя. Результат измерения (измерительная разность) может использоваться следующим образом: Коррекция WO, после нулевая точка детали относится к центру кругового сегмента. Коррекция инструмента Измерение без коррекции Принцип измерения Круговой сегмент может быть измерен с 3 или 4 точками измерения. Подвод к промежуточным позициям к точкам измерения выполняется не параллельно гео-осям по круговой траектории. При этом расстояние от окружности шарика измерительного щупа до отверстия соответствует длине измерения DFA. Направление круговой траектории получается из знака углового приращения. Дина измерения от промежуточных позиций к точкам измерения располагается радиально к периферии отверстия. Круговой сегмент, полученный из числа точек измерения и углового приращения, не должен превышать 360 градусов. Измерительная разница диаметра сегмента служит для коррекции инструмента, нулевая точка сегмента в качестве основы коррекции нулевой точки. Изображение 2-14 Измерение: внутренний круговой сегмент (CYCLE979), пример 4 точек измерения 144 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
