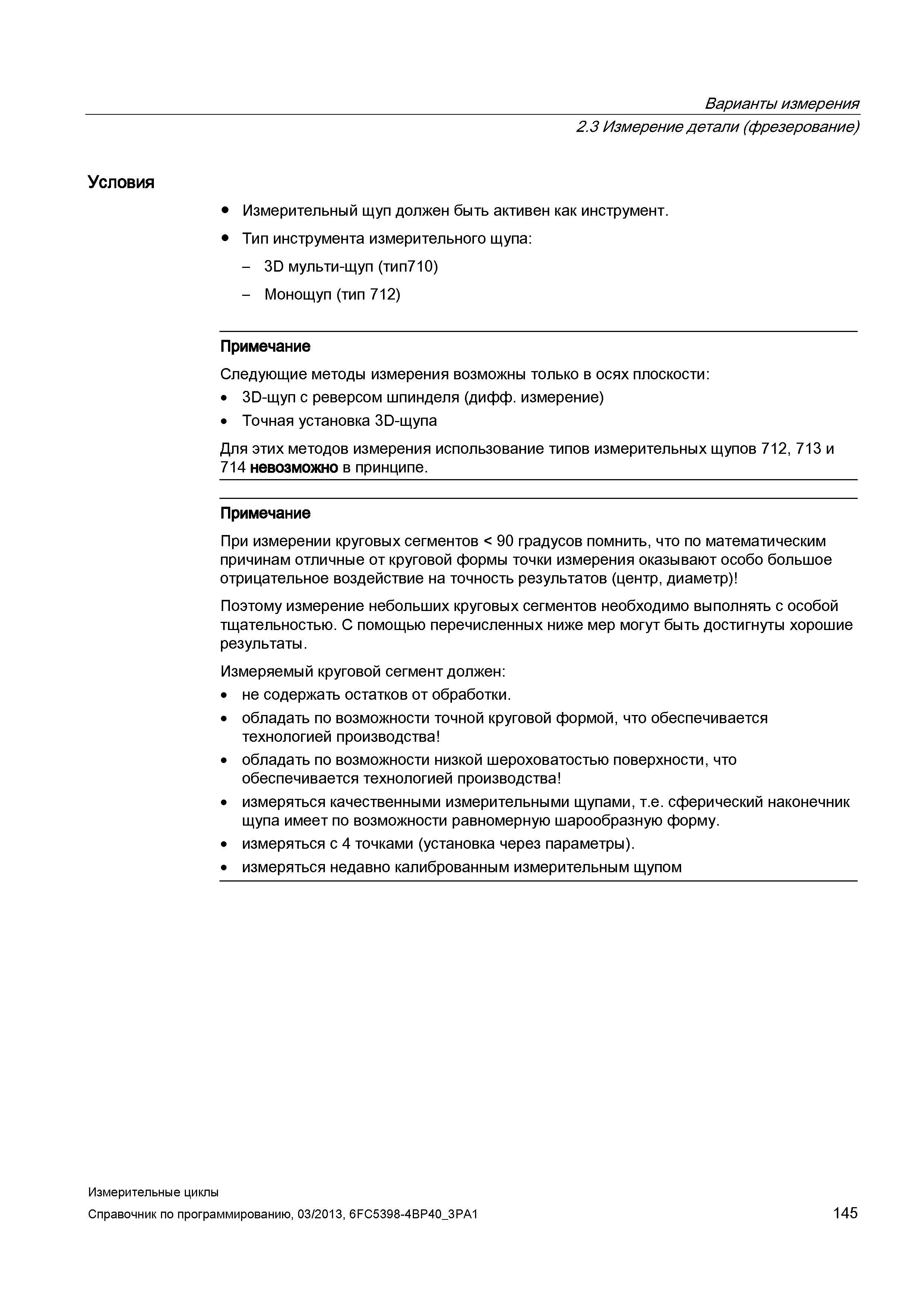

Варианты измерения 2.3 Измерение детали (фрезерование) Условия Измерительный щуп должен быть активен как инструмент. Тип инструмента измерительного щупа: - 3D мульти-щуп (тип710) - Монощуп (тип 712) Примечание Следующие методы измерения возможны только в осях плоскости: 3D-щуп с реверсом шпинделя (дифф. измерение) Точная установка 3D-щупа Для этих методов измерения использование типов измерительных щупов 712, 713 и 714 невозможно в принципе. Примечание При измерении круговых сегментов < 90 градусов помнить, что по математическим причинам отличные от круговой формы точки измерения оказывают особо большое отрицательное воздействие на точность результатов (центр, диаметр) Поэтому измерение небольших круговых сегментов необходимо выполнять с особой тщательностью. С помощью перечисленных ниже мер могут быть достигнуты хорошие результаты. Измеряемый круговой сегмент должен: не содержать остатков от обработки. обладать по возможности точной круговой формой, что обеспечивается технологией производства обладать по возможности низкой шероховатостью поверхности, что обеспечивается технологией производства измеряться качественными измерительными щупами, т.е. сферический наконечник щупа имеет по возможности равномерную шарообразную форму. измеряться с 4 точками (установка через параметры). измеряться недавно калиброванным измерительным щупом Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 145
