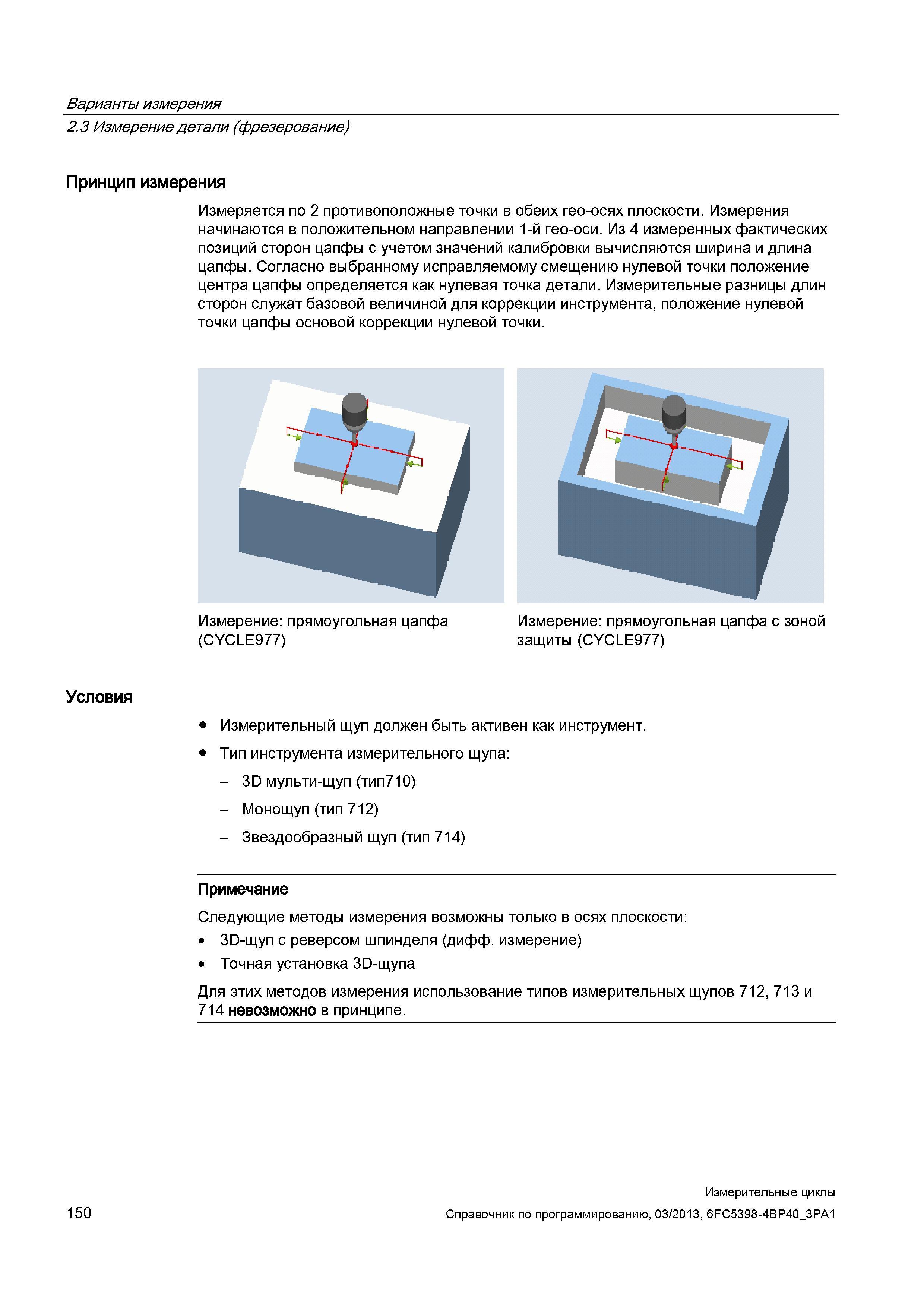

Варианты измерения 2.3 Измерение детали (фрезерование) Принцип измерения Измеряется по 2 противоположные точки в обеих гео-осях плоскости. Измерения начинаются в положительном направлении 1-й гео-оси. Из 4 измеренных фактических позиций сторон цапфы с учетом значений калибровки вычисляются ширина и длина цапфы. Согласно выбранному исправляемому смещению нулевой точки положение центра цапфы определяется как нулевая точка детали. Измерительные разницы длин сторон служат базовой величиной для коррекции инструмента, положение нулевой точки цапфы основой коррекции нулевой точки. Измерение: прямоугольная цапфа Измерение: прямоугольная цапфа с зоной (CYCLE977) защиты (CYCLE977) Условия Измерительный щуп должен быть активен как инструмент. Тип инструмента измерительного щупа: - 3D мульти-щуп (тип710) - Монощуп (тип 712) - Звездообразный щуп (тип 714) Примечание Следующие методы измерения возможны только в осях плоскости: 3D-щуп с реверсом шпинделя (дифф. измерение) Точная установка 3D-щупа Для этих методов измерения использование типов измерительных щупов 712, 713 и 714 невозможно в принципе. 150 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
