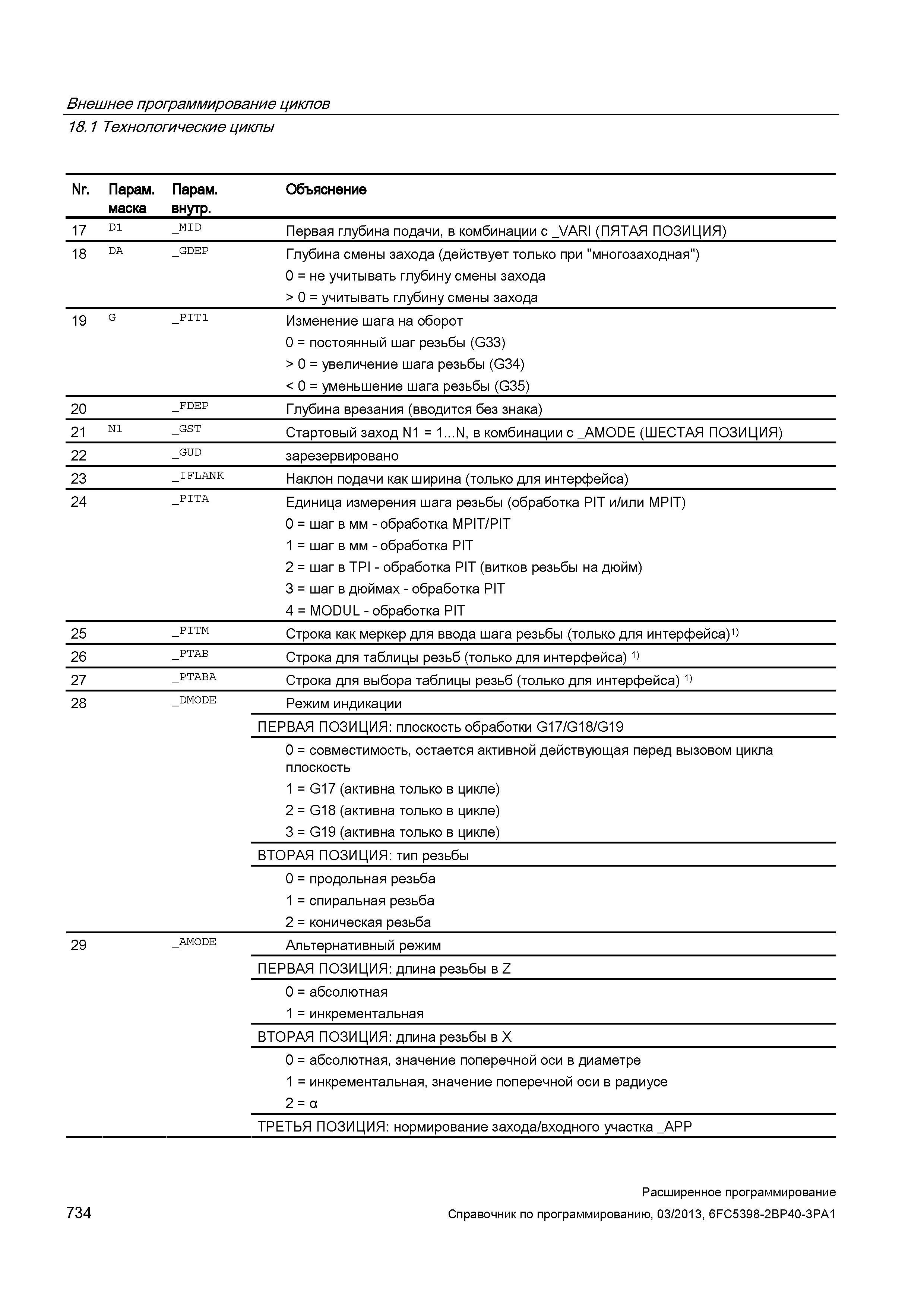

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам. маска Парам. внутр. Объяснение 17 D1 _MID Первая глубина подачи, в комбинации с _VARI (ПЯТАЯ ПОЗИЦИЯ) 18 DA _GDEP Глубина смены захода (действует только при "многозаходная") 0 = не учитывать глубину смены захода > 0 = учитывать глубину смены захода 19 G _PIT1 Изменение шага на оборот 0 = постоянный шаг резьбы (G33) > 0 = увеличение шага резьбы (G34) < 0 = уменьшение шага резьбы (G35) 20 _FDEP Глубина врезания (вводится без знака) 21 N1 _GST Стартовый заход N1 = 1...N, в комбинации с _AMODE (ШЕСТАЯ ПОЗИЦИЯ) 22 _GUD зарезервировано 23 _IFLANK Наклон подачи как ширина (только для интерфейса) 24 _PITA Единица измерения шага резьбы (обработка PIT и/или MPIT) 0 = шаг в мм - обработка MPIT/PIT 1 = шаг в мм - обработка PIT 2 = шаг в TPI - обработка PIT (витков резьбы на дюйм) 3 = шаг в дюймах - обработка PIT 4 = MODUL - обработка PIT 25 _PITM Строка как меркер для ввода шага резьбы (только для интерфейса)1) 26 _PTAB Строка для таблицы резьб (только для интерфейса) 1) 27 _PTABA Строка для выбора таблицы резьб (только для интерфейса) 1) 28 _DMODE Режим индикации ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) ВТОРАЯ ПОЗИЦИЯ: тип резьбы 0 = продольная резьба 1 = спиральная резьба 2 = коническая резьба 29 _AMODE Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: длина резьбы в Z 0 = абсолютная 1 = инкрементальная ВТОРАЯ ПОЗИЦИЯ: длина резьбы в X 0 = абсолютная, значение поперечной оси в диаметре 1 = инкрементальная, значение поперечной оси в радиусе 2 = а _ ТРЕТЬЯ ПОЗИЦИЯ: нормирование захода/входного участка _APP Расширенное программирование 734 Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
