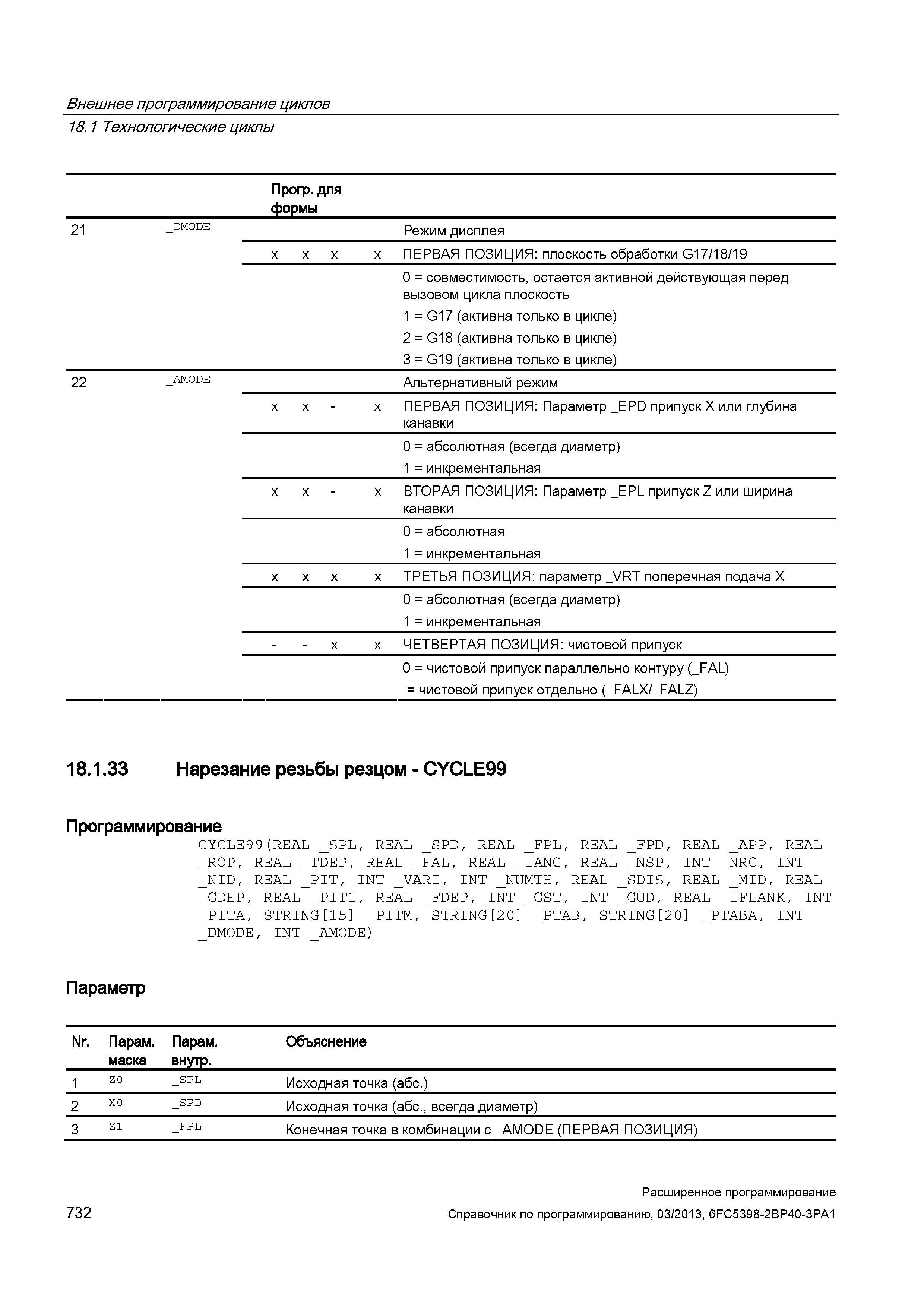

732 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.732

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 732 0732 Lab2u

Внешнее программирование циклов 18.1 Технологические циклыы Прогр. для _формы 21 _dmode Режим дисплея x x x x ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/18/19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) 22 _amode Альтернативный режим x x - x ПЕРВАЯ ПОЗИЦИЯ: Параметр _EPD припуск X или глубина канавки 0 = абсолютная (всегда диаметр) 1 = инкрементальная x x - x ВТОРАЯ ПОЗИЦИЯ: Параметр _EPL припуск Z или ширина канавки 0 = абсолютная 1 = инкрементальная x x x x ТРЕТЬЯ ПОЗИЦИЯ: параметр _VRT поперечная подача X 0 = абсолютная (всегда диаметр) 1 = инкрементальная x x ЧЕТВЕРТАЯ ПОЗИЦИЯ: чистовой припуск 0 = чистовой припуск параллельно контуру (_FAL) = чистовой припуск отдельно (_FALX/_FALZ) 18.1.33 Нарезание резьбы резцом - CYCLE99 Программирование CYCLE99(REAL _SPL, REAL _SPD, REAL _FPL, REAL _FPD, REAL _APP, REAL _ROP, REAL _TDEP, REAL _FAL, REAL _IANG, REAL _NSP, INT _NRC, INT _NID, REAL _PIT, INT _VARI, INT _NUMTH, REAL _SDIS, REAL _MID, REAL _GDEP, REAL _PIT1, REAL _FDEP, INT _GST, INT _GUD, REAL _IFLANK, INT _PITA, STRING 15 _PITM, STRING 20 _PTAB, STRING 20 _PTABA, INT _DMODE, INT _AMODE) Параметр Nr. Парам. маска Парам. внутр. Объяснение 1 Z0 _SPL Исходная точка (абс.) 2 X0 _SPD Исходная точка (абс., всегда диаметр) 3 Z1 _FPL Конечная точка в комбинации с _AMODE (ПЕРВАЯ ПОЗИЦИЯ) 732 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
