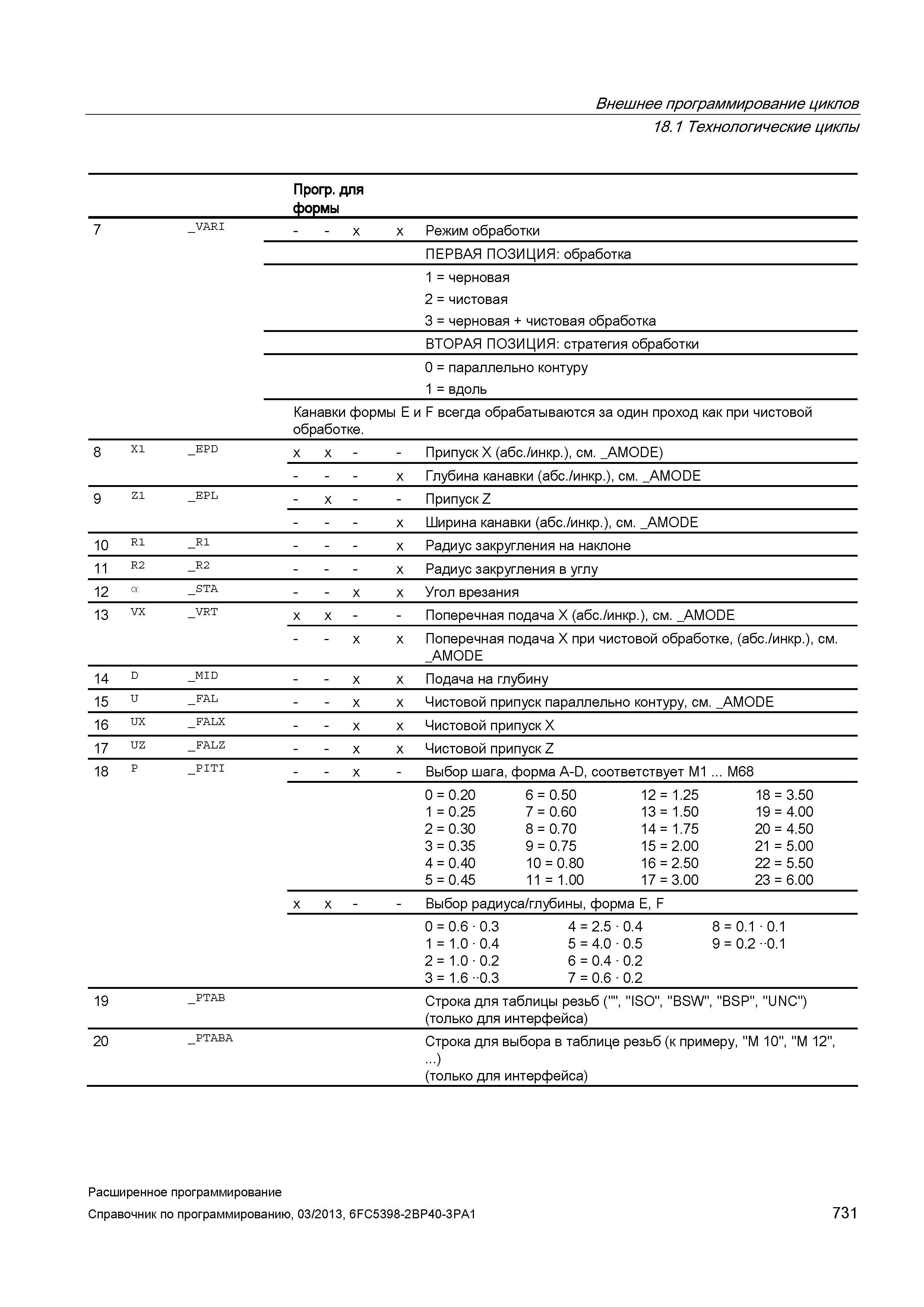

731 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.731

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 731 0731 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы/ Прогр. для формы _ 7 _vari x x Режим обработки ПЕРВАЯ ПОЗИЦИЯ: обработка _ 1 = черновая 2 = чистовая 3 = черновая + чистовая обработка ВТОРАЯ ПОЗИЦИЯ: стратегия обработки 0 = параллельно контуру 1 = вдоль Канавки формы E и F всегда обрабатываются за один проход как при чистовой обработке. 8 X1 _EPD x x Припуск Х (абс./инкр.), см. _AMODE) - x Глубина канавки (абс./инкр.), см. _AMODE 9 Z1 _EPL - x ПрипускZ - x Ширина канавки (абс./инкр.), см. _AMODE 10 R1 _R1 - x Радиус закругления на наклоне 11 R2 _R2 - x Радиус закругления в углу 12 а _STA x x Угол врезания 13 VX _VRT x x Поперечная подача Х (абс./инкр.), см. _AMODE x x Поперечная подача Х при чистовой обработке, (абс./инкр.), см. _AMODE 14 D _MID x x Подача на глубину 15 U _FAL x x Чистовой припуск параллельно контуру, см. _AMODE 16 UX _FALX x x Чистовой припуск X 17 UZ _FALZ x x Чистовой припуск Z 18 P _PITI x - Выбор шага, форма A-D, соответствует M1 ... M68 0 = 0.20 6 = 0.50 12 = 1.25 18 = 3.50 1 = 0.25 7 = 0.60 13 = 1.50 19 = 4.00 2 = 0.30 8 = 0.70 14 = 1.75 20 = 4.50 3 = 0.35 9 = 0.75 15 = 2.00 21 = 5.00 4 = 0.40 10 = 0.80 16 = 2.50 22 = 5.50 5 = 0.45 11 = 1.00 17 = 3.00 23 = 6.00 x x Выбор радиуса/глубины, форма E, F 0 = 0.6 0.3 4 = 2.5 0.4 8 = 0.1 0.1 1 = 1.0 0.4 5 = 4.0 0.5 9 = 0.2 -0.1 2 = 1.0 0.2 6 = 0.4 0.2 3 = 1.6 0.3 7 = 0.6 0.2 19 _PTAB Строка для таблицы резьб ( , "ISO", "BSW", "BSP", "UNC") (только для интерфейса) 20 _PTABA Строка для выбора в таблице резьб (к примеру, "M 10", "M 12", ...) (только для интерфейса) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 731
